自定义汽车轮毂轮胎组合三维建模作品

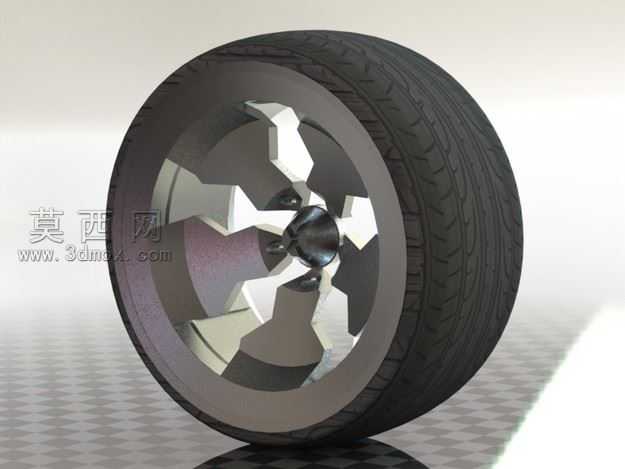

本作品为汽车行走系统的轮组三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体轮组的尺寸定位与比例约束，再拆分轮胎、轮毂两大核心部件分别进行细节建模。轮胎部分建模时，先绘制胎面的截面轮廓草图，通过回转特征生成轮胎基础基体，之后针对胎面的排水花纹、胎侧的标识区域进行细节刻画，通过阵列特征完成周向均匀分布的花纹沟槽建模，还原民用乘用车轮胎的胎面纹理结构，胎壁部分做了适度的厚度处理，预留出与轮毂配合的安装止口结构，保证装配逻辑符合真实轮组的配合要求。轮毂部分采用多辐条星形造型设计，建模时先绘制轮毂中心的安装基准面，定位好螺栓孔的中心分布圆，通过拉伸、切除特征完成中心安装座的结构，再绘制单根辐条的空间轮廓草图，通过放样特征生成单根辐条的立体结构，利用圆周阵列完成所有辐条的均匀排布，辐条表面做了倒角与曲面过渡处理，还原金属切削加工后的流畅曲面形态，轮辋部分通过回转特征生成基础轮廓，再添加与轮胎配合的卡槽、气门嘴预留孔等细节结构，保证轮辋与轮胎的装配约束完全符合实际生产的配合公差要求。材质与渲染环节，轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶材质的半哑光质感，添加细微的凹凸纹理模拟橡胶表面的细微颗粒触感；轮毂部分赋予抛光镀铬金属材质，调整材质的反射率、高光参数，还原亮面金属的镜面反射效果，同时在辐条的转折处做了轻微的磨损质感处理，提升模型的真实感。渲染场景采用浅灰色格纹地面作为承载面，布置三点式布光，主光从侧上方打亮轮组的主体曲面，辅光弱化阴影区域的死黑部分，轮廓光勾勒轮毂边缘的金属轮廓，最终渲染出的效果清晰展现轮组的造型细节与材质质感，整体模型的结构比例协调，各部件的装配关系清晰，既可以作为汽车改装设计的造型参考，也可用于三维教学中的曲面建模、特征阵列、材质渲染相关的案例演示。
