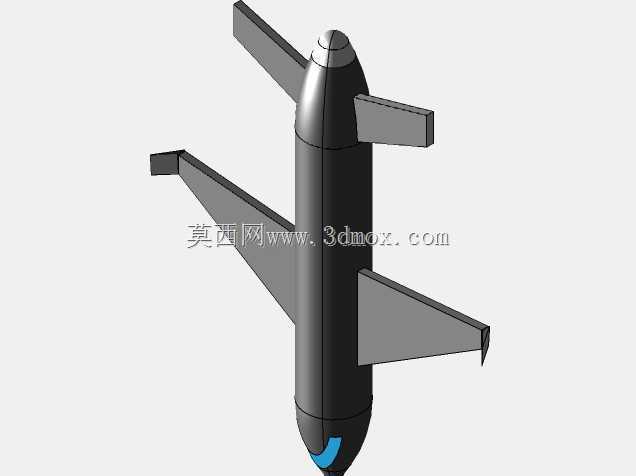

固定翼巡飞弹气动布局结构三维数模

　　该结构数模还原的是小型飞航式巡飞类飞行器的整体气动构型，从工程落地角度看，这类构型目前多应用在低空战术巡飞、区域定点巡查、小型作业载荷投送等场景，整体设计围绕低速长航时飞行的核心需求展开，没有追求过高的飞行马赫数，反而把结构简化、气动效率平衡、部署便捷性放在了设计优先级的前列。先看弹体主体部分，采用了等直径圆柱段加椭球形整流头锥的设计，头锥的长径比控制在1.2左右，这个比例是经过多轮气动迭代验证的，既能够降低低速飞行时的头部压差阻力，也给头部预留了足够的载荷安装空间，不管是搭载小型探测模组还是作业模块，都不会因为头锥过度尖锐导致内部可用容积不足。圆柱段的直径统一，一方面是降低加工制造时的壳体成型难度，卷制壳体的时候不需要做变径处理，

　　能够有效控制生产环节的工艺复杂度，另一方面也方便内部舱段的模块化划分，从头部往后依次可以布置载荷舱、控制舱、动力能源舱，各个舱段的连接法兰可以直接采用统一规格的标准件，不需要单独定制变径连接结构，后期维护更换舱段的时候效率更高。弹体尾部做了小角度的收敛设计，收敛段的长度约为弹体总长度的十分之一，这个设计是为了匹配尾部动力单元的安装需求，不管是搭配小型螺旋桨动力还是喷气动力，收敛段都能够让尾部气流更顺畅地过渡，减少尾部紊流带来的飞行阻力，同时尾部预留的安装接口可以直接适配标准规格的动力固定座，不需要额外做转接结构。再看翼面设计，数模里采用的是上单翼加尾撑式尾翼的布局，主翼布置在弹体圆柱段的上部位置，翼型选用的是平凸翼型，

　　这种翼型在低速下的升阻比表现优异，而且失速迎角更大，对于飞控系统的要求更低，就算是在低速飞行或者遇到小幅气流扰动的时候，也不容易出现失速掉高的情况。主翼的安装角设置为2度，这个角度能够让飞行器在平飞阶段保持弹体基本水平，不需要带过大的迎角飞行，既能够降低飞行阻力，也能让腹部搭载的载荷保持水平工作状态，不会因为弹体仰角过大影响载荷的工作视角或者投放精度。尾翼部分采用了双尾撑延伸的结构，两个尾撑从主翼后缘位置向后延伸，末端连接水平尾翼和垂直尾翼，这种布局的好处是尾翼的操纵力臂更长，不需要太大的舵面面积就能够获得足够的操纵力矩，能够有效减小舵机的负载，降低舵机的选型规格和整体重量。水平尾翼和垂直尾翼都采用了对称翼型，

　　舵面的偏转角度范围设置在正负15度，这个范围完全能够满足低速飞行时的俯仰、偏航操纵需求，过大的舵面偏转角度反而容易让飞行器进入失速尾旋状态，在设计阶段就把舵面行程限制在合理区间，也能降低飞控参数调试的难度。从安装边界来看，整个飞行器的翼展和弹体长度的比例控制在1.5:1左右，这个尺寸比例既能够保证飞行时的航向稳定性，也不会因为翼展过大导致存储、运输时占用过多空间，平时存储的时候主翼可以采用快拆结构，拆卸之后整个装置可以放入标准尺寸的储运箱内，单人就能够完成携带和部署。弹体下部预留了标准的载荷挂装接口，接口的位置在弹体重心靠前5%的位置，这个位置挂载载荷的时候不会对飞行器的整体重心造成过大影响，不需要额外调整配重，挂装不同重量的载荷时只需要微调飞控的平尾配平参数就能够正常飞行。整个结构的棱角位置都做了R2左右的圆角过渡，一方面是降低飞行时的干扰阻力，另一方面也避免尖锐棱角在储运、部署过程中划伤操作人员，所有翼面和弹体的连接位置都做了整流倒角，减少翼根位置的气流分离，提升整体的气动效率。在结构强度设计上，弹体壳体的厚度按照20g的过载要求进行预留，能够承受发射起飞阶段的瞬时过载，翼根位置的连接结构做了局部加强，能够承受飞行过程中遇到突风时的翼面弯矩，不需要额外增加过多的结构重量就能够满足强度要求。
