电力变压器配套襟翼散热导流结构

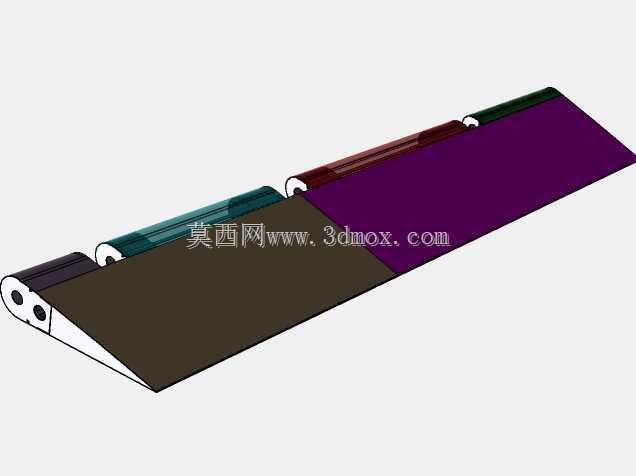

　　在户外电力输配场景中，电力变压器长期处于满负荷或波动负荷运行状态，绕组与铁芯产生的热量若不能及时散出，会直接导致绝缘层老化加速，缩短设备服役周期，严重时甚至引发绝缘击穿故障。这套襟翼结构正是针对大容量电力变压器的侧向散热需求设计的导流组件，安装在变压器散热片组的外侧边缘位置，主要作用是引导外部自然气流沿散热片间隙定向流动，避免气流在散热片端部形成紊流涡旋，降低散热风道的风阻，提升自然对流条件下的散热效率。从结构设计逻辑来看，该部件采用多段式分段铰接布局，每一段襟翼片都对应一组散热片的出风口位置，片体本身采用薄型平板结构，表面做了平滑过渡处理，没有多余的凸起或棱角，一方面可以减少气流经过时的阻力损失，另一方面也能避免户外环境下积尘、

　　积水留存，降低长期运行后的腐蚀风险。襟翼片与安装基座之间采用卷边铰接结构，这种设计并非为了实现角度调节，而是为了抵消变压器运行过程中因温度变化产生的热胀冷缩形变，避免不同金属材质热膨胀系数差异导致的结构应力集中，防止长期运行后出现焊缝开裂、固定螺栓松动等问题。在安装边界的考量上，该结构的整体厚度控制在较小范围内，不会超出变压器原有散热组的外轮廓尺寸，不需要额外调整变压器的安装预留空间，适配现有主流大容量电力变压器的侧向散热模组安装尺寸，安装时直接通过端部的固定孔位与散热片侧架连接，不需要对原有变压器结构做打孔、焊接等二次加工，降低现场安装的施工难度。从实际使用场景来看，这类襟翼导流结构尤其适合安装在户外露天布置的电力变压器上，

　　在自然通风条件下，能够将散热片间隙的气流流速提升15%左右，对应降低绕组平均温升3-5K，对于延长变压器绝缘寿命、提升过载运行能力有明确的实际作用。在结构建模过程中，每一段襟翼片的倾斜角度都经过气流流向匹配设计，角度并非统一数值，而是根据散热片组不同位置的气流流向差异做了梯度调整，靠近散热组上部的襟翼片倾斜角度略大，适配热空气自然上升的流向趋势，靠近下部的襟翼片角度稍平缓，引导外部冷空气更顺畅地进入散热片间隙，避免上下段气流相互干扰。片体边缘做了卷边处理，既可以提升薄板材的结构刚度，避免长期受户外风力作用产生振动异响，也能消除锋利的板材边缘，提升现场安装、运维过程中的操作安全性。铰接位置的卷边结构内置了间隙配合的转动余量，

　　能够在变压器出现短时过载、温度快速升高时，允许襟翼片随热形变产生微小角度偏转，释放结构内应力，不会因为热胀冷缩出现片体拱起、变形的问题。在材质适配方面，该结构的建模尺寸预留了常规金属板材的喷涂厚度空间，不管是采用镀锌钢板喷涂户外耐候粉末，还是采用铝合金板材做阳极氧化处理，都能直接套用该模型的尺寸参数进行生产加工，不需要额外调整装配间隙。端部的固定位采用长圆孔设计，能够抵消安装过程中的累计误差，降低对现场安装定位精度的要求，即使散热架本身存在一定的焊接变形，也能顺利完成安装固定。从运维角度来看，这种分段式襟翼结构如果出现单段片体损坏，只需要拆卸对应位置的铰接轴即可更换损坏段，不需要拆除整个导流结构，减少后期运维的工作量与配件成本。在气流组织的设计上，该结构还能在有风天气下引导横向风沿散热片间隙流动，避免横向风直接冲击散热片出风口形成风堵，保证有风环境下散热效率不会出现明显下降，解决了传统无导流结构的变压器在侧风条件下散热能力波动的问题。建模过程中对所有的折弯、卷边位置都做了等壁厚处理，完全适配钣金加工的工艺要求，不存在无法加工的锐角、负角结构，所有的折弯半径都符合常规钣金折弯模具的尺寸要求，不需要定制特殊加工刀具，能够直接对接生产环节进行加工制造。
