3/8规格旋钮式电力连接插座结构

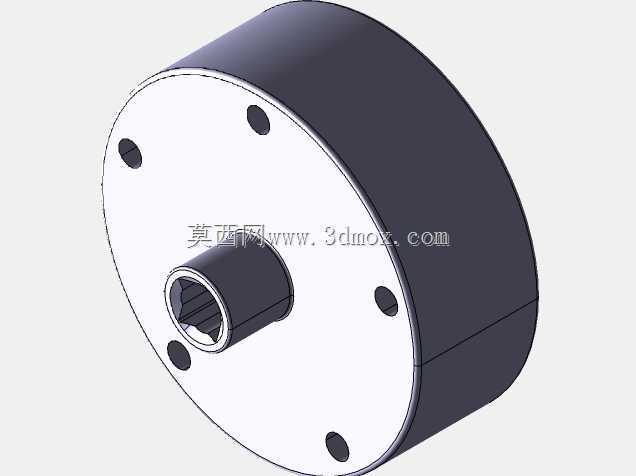

　　在低压配电侧的电力变压器二次出线端、户外柱上变台的检修接驳回路、小型成套配电装置的外接测试端口里，这类旋钮锁紧式接插部件的使用频率一直不低。不同于普通插拔式插座靠弹片挤压提供接触压力的结构，这款3/8规格的旋钮插座依靠旋转动作完成接插后的锁紧限位，能在存在小幅振动的户外设备安装场景下，避免接插件因为长期微振出现松脱、接触电阻升高的问题。从结构外形来看，整体采用圆盘式法兰安装形态，主体为圆柱状壳体，前端伸出带内花键结构的接插芯轴，法兰端面上均匀分布6个安装通孔，安装时可以直接通过螺栓穿过通孔，将插座固定在变压器壳体的预留安装面板上，安装边界需要预留的径向空间不超过壳体最大外径，轴向伸出长度适配常规1.5-2mm厚度的设备面板，

　　不需要额外在面板背面做避让沉台，适配大部分现有电力设备的面板开孔尺寸。设计阶段首先考虑的是电力接驳场景下的接触可靠性，接插芯轴的内花键结构不是随意设计的，对应的公端插头带有匹配的外花键齿，插入后旋转一定角度，花键齿就会卡入插座内部的锁紧卡槽，同时内部的导电接触环会完全贴合公端的导电接触面，相比普通圆柱面接触，花键配合的接触面积更大，导通时的电流密度分布更均匀，不会出现局部过热的问题。壳体的台阶式分型结构是为了兼顾内部绝缘件与导电件的装配空间，圆柱壳体的壁厚经过核算，既能满足户外使用的结构强度要求，也能给内部的绝缘隔离层留出足够的厚度，满足低压电力回路的绝缘耐压要求。实际使用时，操作人员只需要将匹配的公端插头对准芯轴内孔插入到位，

　　顺时针旋转旋钮部分到限位位置，就能完成接插锁紧，拆卸时反向旋转即可拔出，不需要额外工具，比传统的螺栓接线端子的接线效率高很多，尤其适合需要频繁接驳测试设备、临时外接回路的变压器应用场景。法兰端面的安装孔采用等角度均布设计，安装时不需要刻意找正角度，任意孔位对准面板上的安装螺孔都可以完成固定，降低现场安装的对位难度。壳体与法兰连接的位置做了小圆角过渡，避免应力集中，在户外温差变化大的环境下，不会因为热胀冷缩出现连接位置开裂的问题。接插芯轴伸出法兰端面的长度经过反复校核，既保证公端插头插入后有足够的配合深度，不会因为外力拉扯轻易脱出，也不会因为伸出过长导致运输、安装过程中芯轴受到磕碰变形。内部的锁紧结构采用隐藏式设计，

　　所有锁紧卡槽都布置在壳体内部，户外使用时雨水、灰尘不会直接进入锁紧配合面，能减少卡滞、锈蚀的概率，降低后期维护的频次。在设备选型适配时，需要注意这款插座的接插规格为3/8英寸，只能匹配对应规格的公端插头，不能和其他尺寸的旋钮接插件混配，避免出现接触不良或者无法锁紧的问题。安装时法兰面与设备面板之间需要加装配套的密封垫圈，弥补面板平面度误差带来的装配间隙，提升户外使用时的防护能力。从建模细节来看，所有安装孔的位置度、花键的配合公差、壳体的同轴度都按照电力接插件的通用公差要求设定，模型里的分型面位置、圆角大小都完全符合实际加工工艺要求，不管是做设备结构设计时的选型装配模拟，还是做接插件的二次改型设计，都可以直接调用这个模型完成装配干涉检查、安装空间校核，不需要再重新测绘建模。很多结构设计人员在做小型电力变压器的外接端口设计时，经常会忽略接插件的安装空间预留与锁紧方式选型，导致后期现场接线时出现操作空间不足、接插件容易松脱的问题，这个模型的结构细节可以直接作为选型参考，帮助设计人员在方案阶段就把安装边界、操作空间、配合公差都考虑到位，减少后期样机试制时的改模次数。
