三通式法兰连接管路转接接头结构设计

　　这款三通式管路转接零件，主要应用在工业流体输送系统的管路分支场景，常见于液压动力回路、低压给排水管路、化工介质输送支路的节点位置，用来实现单路输入、双路输出或者两路介质汇流的通路转换，替代传统焊接式三通的现场施工工序，降低管路改造的拆装难度。从结构设计逻辑来看，零件主体采用一体化铸造成型后做机加工精加工，避免拼接焊缝带来的泄漏风险，主体流道做了等径过渡处理，内壁转角处设置R3的圆弧倒角，减少介质流经时的局部阻力损失，避免直角流道造成的介质紊流、压降过大问题，同时也能减少流体中固体杂质在转角位置的淤积，降低长期使用后的管路堵塞概率。

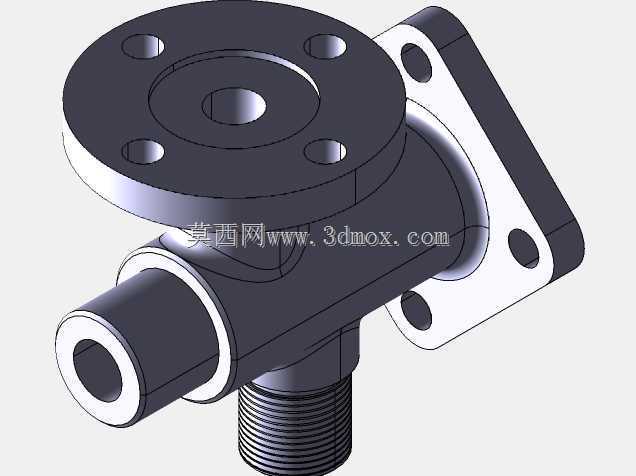

　　安装边界层面，顶部的圆形法兰采用四孔均布设计，法兰密封面加工有2mm深度的密封槽，可适配O型密封圈或者非金属密封垫片，四个安装孔的孔位公差控制在±0.1mm范围内，对接同规格法兰时无需额外修配孔位即可完成装配，法兰端面与主体轴线的垂直度公差控制在0.05mm以内，保证装配后密封面完全贴合，不会出现偏斜导致的密封失效。侧方的方形安装法兰设置了四个对角布置的安装孔，主要用于将整个接头固定在设备侧壁、安装面板或者阀组基座上，法兰背面加工有定位止口，安装时止口嵌入基座的定位孔内，可抵消管路内流体压力波动带来的径向剪切力，避免连接螺栓长期受交变载荷出现疲劳断裂。下方的外螺纹接口采用标准管螺纹设计，螺纹加工精度满足密封管螺纹的公差要求，无需额外缠绕密封填料即可实现低压工况下的螺纹密封，接口端部做了15度的导向倒角，对接外部管路或者软管接头时可以快速对准，不会刮伤接头内的密封件。

　　实际选型使用时，需要注意三个接口的通流能力匹配，顶部法兰通径与侧方法兰通径保持一致，下方螺纹接口通径略小于主通路，适配支路流量小于主通路的使用场景，如果需要等径三通的工况，可以调整下方螺纹的加工尺寸实现通径匹配。零件的壁厚设计经过耐压校核，主体壁厚满足1.6MPa公称压力的使用要求，可适配大多数工业低压流体输送场景，外部棱角全部做了倒钝处理，避免安装维护时划伤操作人员，外表面没有多余的凸台结构，整体外形紧凑，在狭小的阀组安装空间内也能完成布置，不会和周边的管路、阀件产生安装干涉。建模过程中，所有配合面的尺寸都按照机械设计手册的公差要求做了参数化设置，修改法兰规格、螺纹尺寸、流道通径时可以直接调整参数驱动模型更新，不需要重新绘制特征，能够快速适配不同压力等级、不同管路规格的使用需求，减少同系列零件的重复建模工作量。
