电力变压器L型带滚轮支撑轮缘结构

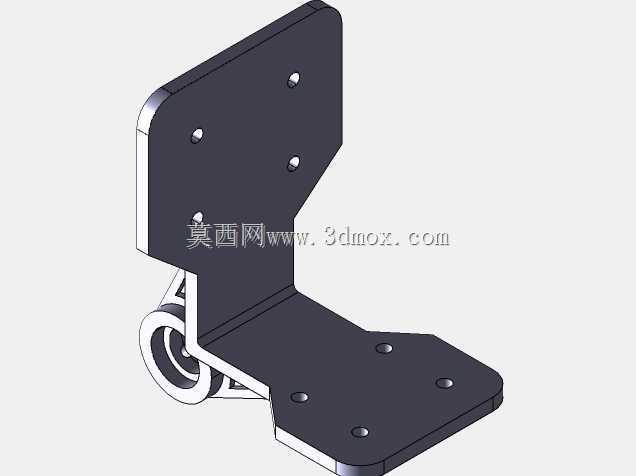

　　在电力输配系统的变压器安装运维场景中，这类带滚轮的L型轮缘结构是变压器本体就位、移位作业里的关键配套支撑部件，主要承担变压器局部承重、配合移位导向以及安装定位的多重作用，区别于常规的固定式安装支架，带滚轮的设计能够在变压器车间组装、现场就位以及后期检修移位时，大幅降低推移过程的摩擦阻力，减少硬拖拽对变压器本体外壳、底部安装基面的损伤。从结构设计逻辑来看，该部件采用L型折弯的主体构型，竖直安装面与水平承载面为一体化钣金折弯成型，折弯处做了圆弧过渡处理，避免应力集中导致的结构形变，竖直面上分布的多组安装孔位，对应变压器外壳侧部的预装螺柱，孔位间距经过公差匹配设计，能够保证安装时的同轴度，减少装配时的孔位错位问题，

　　水平承载面上的孔位则用于和底部承载基座或者移位工装做固定连接，不同位置的孔径做了差异化设计，适配不同规格的连接螺栓，兼顾定位精度与连接强度。滚轮组件设置在L型结构的折弯内角侧，采用悬臂式销轴固定，滚轮外缘做了圆弧导角，既可以在推移过程中沿预设轨道滚动导向，也能在就位后作为辅助支撑点，分担竖直方向的承载载荷，滚轮与主体支架的连接部位做了加强筋补强，避免长期承重后出现销轴孔变形、支架开焊的问题。从安装边界来看，竖直安装面的高度尺寸适配常见中小型电力变压器的侧部安装基面高度，不会超出变压器外壳的外轮廓边界，水平承载面的延伸长度控制在变压器底部安装边的宽度范围内，不会和相邻的接线端子、散热组件产生空间干涉，整体结构的外棱角全部做了倒钝处理，

　　避免现场安装作业时划伤施工人员，也防止运输过程中磕碰损坏变压器表面的防腐涂层。在实际使用场景中，这类轮缘部件通常成组配套安装在变压器的底部边角位置，移位时滚轮接触地面或者轨道，配合牵引设备即可平稳推移设备，就位后可以通过水平面上的固定螺栓将支架与基础预埋件锁紧，此时滚轮可根据设计需求选择保留作为辅助支撑，或者拆除后更换为固定式减震垫，适配不同的安装工况。设计过程中针对钣金折弯的回弹量做了预先补偿，保证竖直面与水平面的垂直公差控制在安装允许范围内，所有安装孔的孔位公差按照IT12级精度设定，既能够满足批量生产的加工经济性，也能保证现场装配时的互换性，不需要额外的修配作业即可完成安装。滚轮的转动间隙做了合理控制，既保证转动灵活无卡滞，

　　也避免间隙过大导致推移过程中出现晃动偏移，影响变压器移位时的稳定性，主体板材的厚度选型经过承重校核，能够匹配对应规格变压器的局部承载需求，不会在长期承重后出现弯折变形，表面处理采用与变压器外壳一致的防腐喷涂工艺，保证户外安装场景下的耐候性，减少锈蚀失效的概率。
