电力变压器用立式安装框架紧固构件

项目分类:变压器 发布时间:2024-08-13 ID:764160
  • 电力变压器用立式安装框架紧固构件

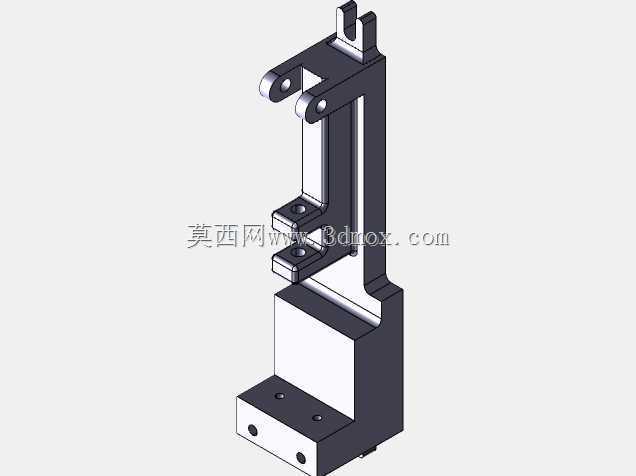

  在输配电系统的电力变压器装配环节,框架紧固件是承担内部构件定位、外部框架连接的核心受力零件,直接决定变压器长期运行过程中的结构稳定性,尤其是户外架设、长期承受振动与温变载荷的电力变压器场景,这类紧固构件的结构合理性直接影响设备的服役寿命。这款立式框架紧固构件采用一体化折弯加组合安装面的结构设计,整体为竖置长条形受力构型,底部设置带三个安装孔的方形固定基座,基座与竖臂之间做了加厚过渡处理,避免长期受力出现应力集中导致的根部断裂问题。竖臂主体采用双侧立板加中间减重槽的结构,在保证整体抗弯强度的前提下,尽可能降低零件自身重量,减少变压器整体的装配载荷。竖臂中段设置两组带安装孔的横向凸台,凸台与竖臂为一体化加工结构,

  用于固定变压器内部的绕组支撑框架或者引线固定支架,凸台的安装孔位做了沉孔设计,装配后螺栓头不会突出构件表面,避免与周边其他零部件产生装配干涉。竖臂顶端设置带铰接孔的叉形连接端,两个铰接孔保持严格的同轴度公差,用于和变压器上部的压紧框架做铰接连接,允许框架在温变产生形变时存在微小的转动余量,抵消热胀冷缩带来的结构内应力,避免刚性连接导致的焊缝开裂或者螺栓剪断问题。从安装边界来看,底部基座的安装孔采用等距排布设计,适配变压器油箱内部预设的标准安装螺柱位置,不需要额外在油箱壁上打孔改造,可直接替换同类型的老旧紧固构件,降低现场改造的施工难度。竖臂的整体宽度控制在较窄的尺寸范围内,安装后不会占用变压器内部过多的绝缘间隙,

  保证绕组与构件之间留有足够的安全绝缘距离,符合电力设备的绝缘设计规范。设计过程中优先考虑了受力路径的合理性,从顶端铰接点传递下来的框架压紧力,会顺着竖臂的双侧立板直接传递到底部基座,再通过基座的安装螺栓均匀分散到油箱的安装面上,整个受力路径没有出现突变的截面,所有转角位置都做了圆角过渡处理,减少应力集中点的出现。针对变压器内部存在变压器油的使用场景,构件的所有安装面都做了平面度处理,保证装配后结合面紧密贴合,不会出现油隙积存导致的局部过热问题,同时减重槽的设计也让变压器油可以在构件周边自由流通,不会形成油流死角影响散热效果。在实际装配场景中,这类紧固构件通常成组使用,沿变压器框架的周向均匀布置,

  每组构件承担对应位置的框架压紧与定位作用,相比传统的焊接式固定支架,这种带铰接端的紧固构件拆装更加方便,后期设备检修时不需要切割焊缝,只需要拆除对应的连接螺栓就可以完成框架的拆解,大幅降低现场检修的工作量。构件的所有安装孔位公差都按照精密装配要求设计,孔位位置度公差控制在合理范围内,装配时不需要额外修配就可以顺利完成安装,避免现场配钻、铰孔带来的金属碎屑掉入变压器内部造成绝缘故障的风险。从结构强度校核的角度来看,竖臂的截面尺寸经过抗弯验算,可以承受变压器短路时产生的瞬时电动力冲击,不会出现明显的塑性变形,保证短路故障发生时框架不会出现移位,保护绕组不会因为受力变形出现绝缘破损。顶端的铰接孔做了加厚处理,孔壁厚度满足铰接面的比压要求,长期铰接转动不会出现过度磨损导致的连接松动问题。中段的横向凸台安装面与竖臂的垂直度经过严格控制,保证安装在凸台上的支架保持水平位置,不会出现偏斜导致的引线受力拉扯问题。底部基座的安装孔采用通孔设计,装配时螺栓从下往上穿入,紧固后在螺栓头位置做防松处理,避免长期运行过程中螺栓松动脱落,这种安装方式也方便后期在油箱外部检查螺栓的紧固状态,不需要拆解内部构件就可以完成防松检查作业。
