直列四缸内燃机曲柄连杆机构剖面结构

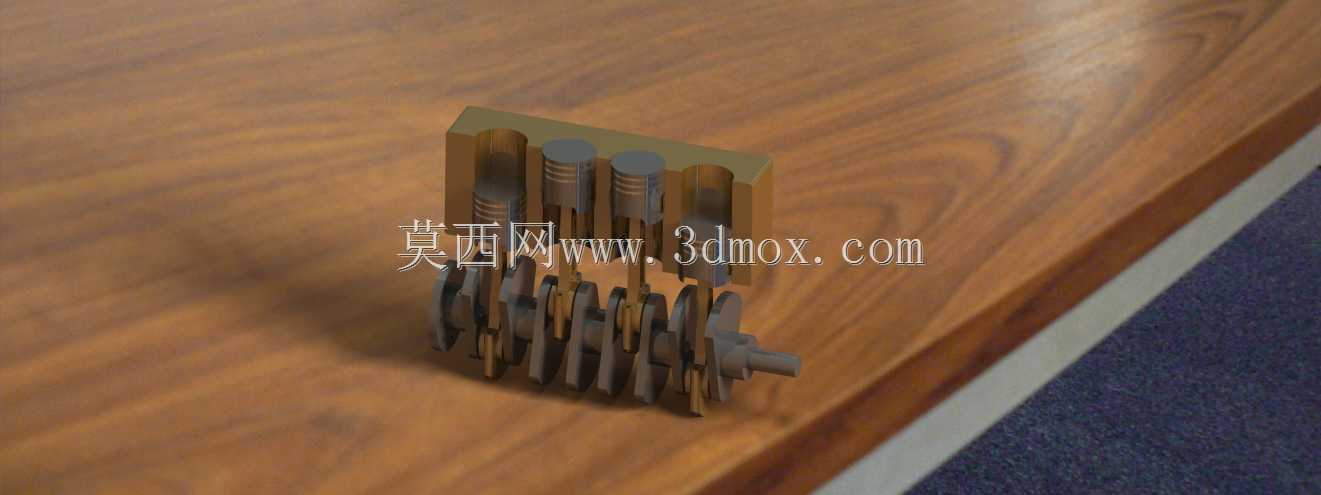

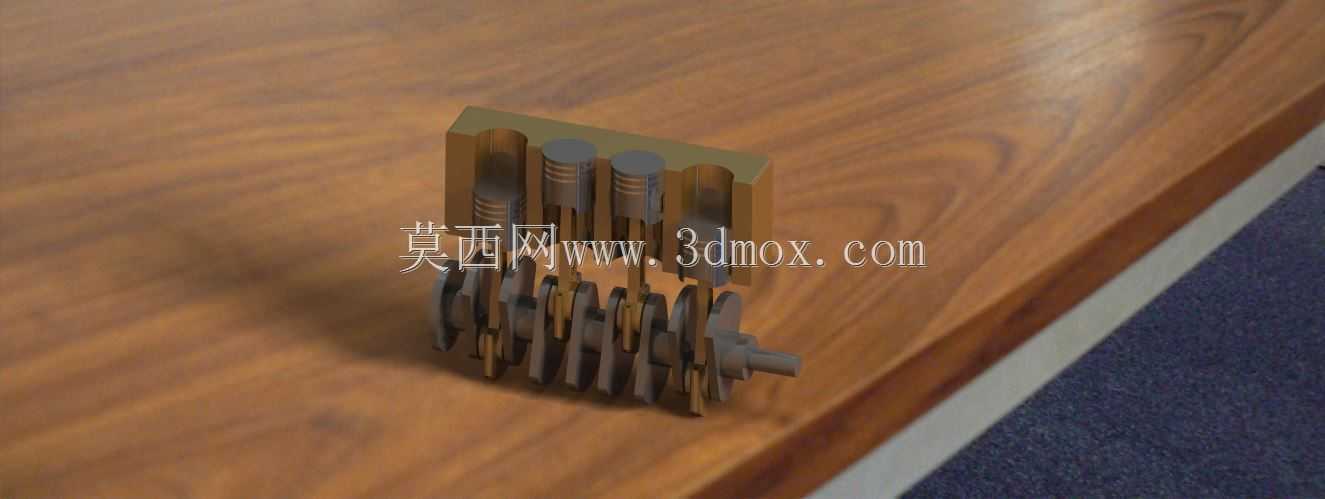

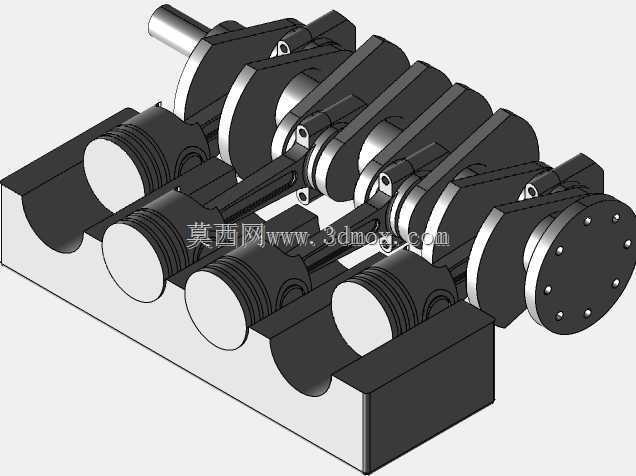

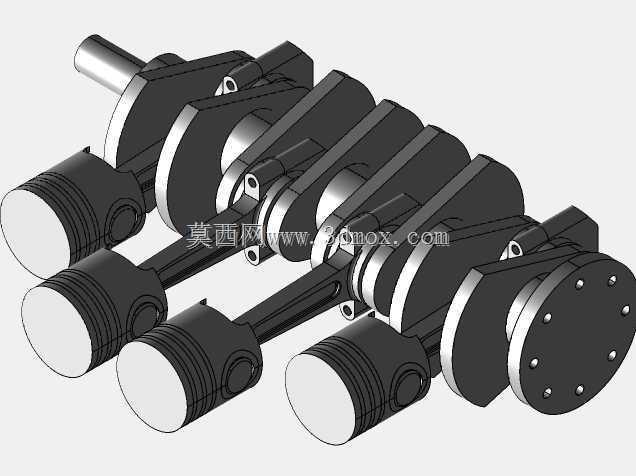

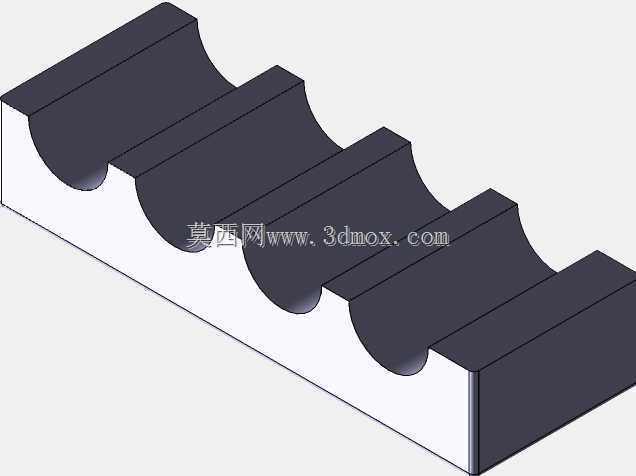

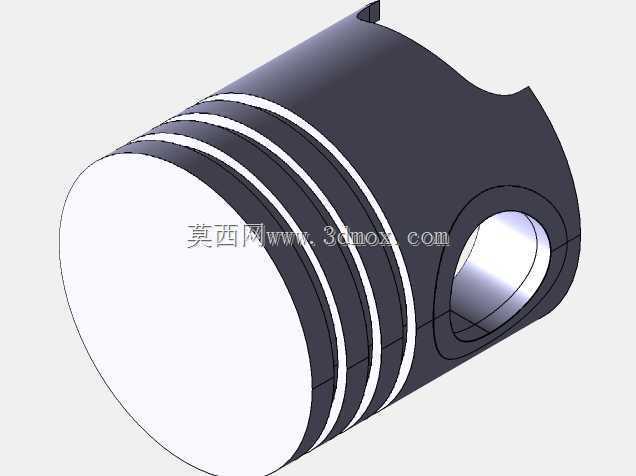

　　这套剖面结构完整还原了直列四缸四冲程内燃机的核心传动逻辑，在教学实训场景中，可直接用于拆解内燃机做功循环的演示，让学习者直观观察进气、压缩、做功、排气四个冲程中，活塞往复运动如何通过曲柄连杆转化为曲轴的旋转输出，避免了传统平面原理图难以呈现空间运动干涉的问题。在小型动力设备的改装研发场景中，该结构可作为基础验证载体，用于匹配不同排量的活塞行程参数，校核曲柄半径与连杆长度的比值，避免活塞在上止点位置与气门机构发生碰撞，同时可模拟不同转速下曲轴的动平衡状态，提前预判高速运转时的振动源位置。从功能特性来看，该结构完整呈现了活塞、活塞环、连杆、曲轴、缸体支撑位的配合关系，活塞裙部的型线设计可直观看到与缸壁的配合间隙预留，

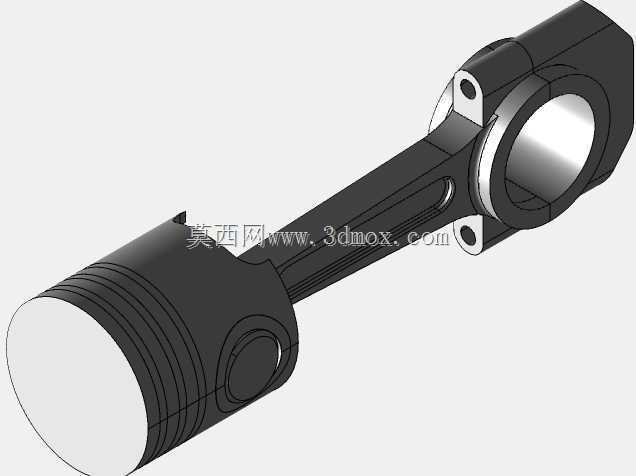

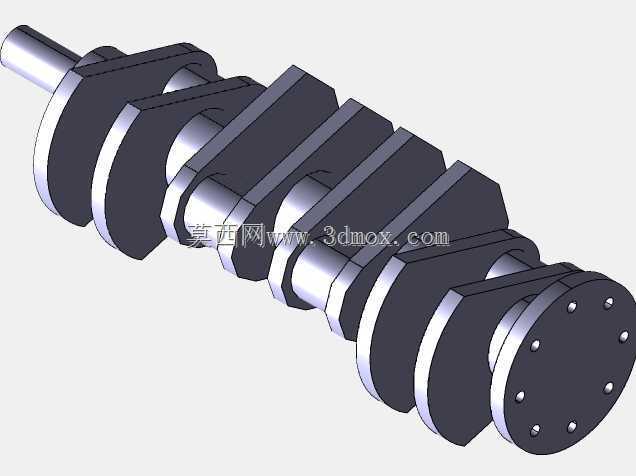

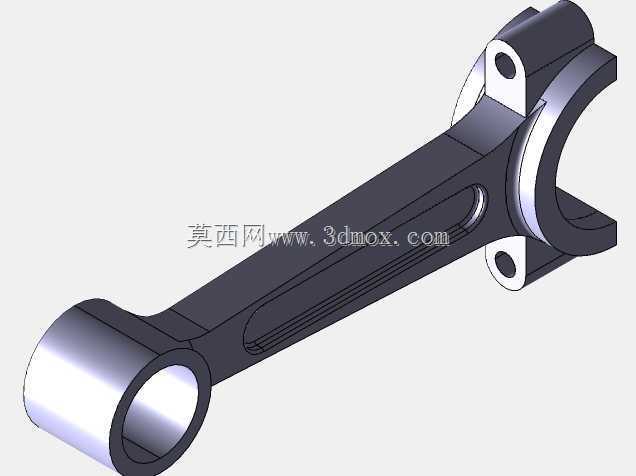

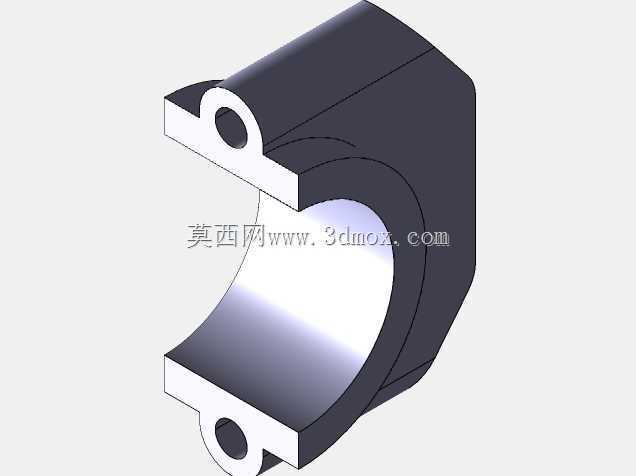

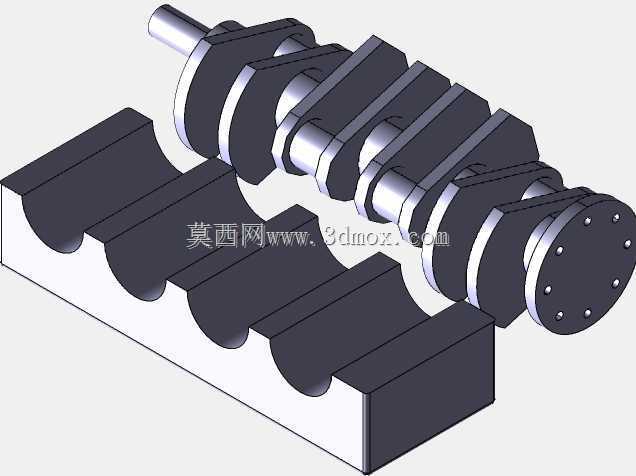

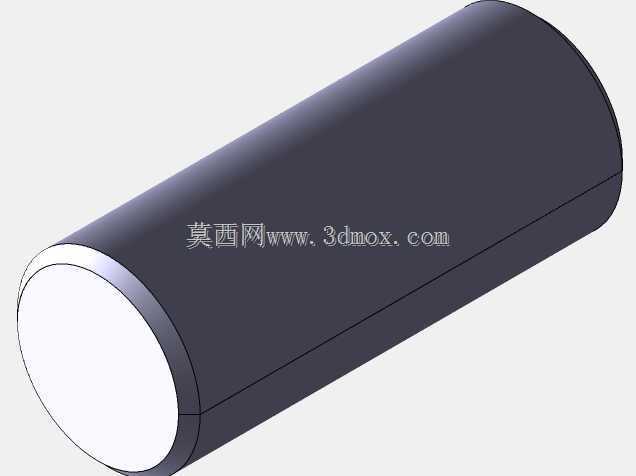

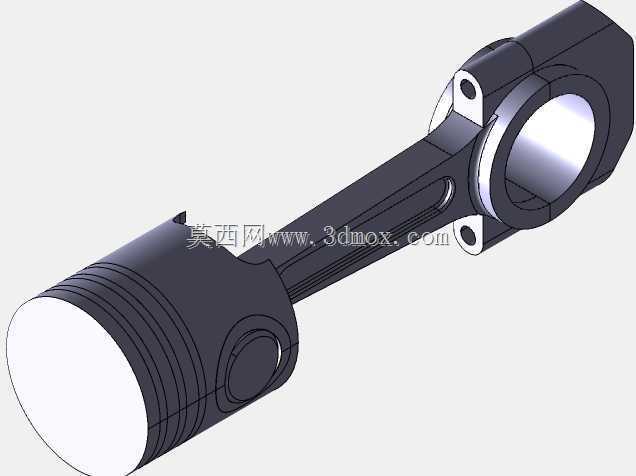

　　连杆大头的剖分式结构清晰展示了与曲轴曲柄销的装配定位方式，曲轴的平衡块布局完全对应四缸机的一阶、二阶振动抵消逻辑，可直接用于验证不同点火顺序下的曲轴受力分布。设计思路上采用了半剖展示的处理方式，将缸体上半部分的燃烧室区域做了剖切，既保留了缸体的外部支撑轮廓，又完整露出内部的运动组件，所有配合面的公差预留都按照量产内燃机的实际装配要求设置，活塞销与连杆小头的配合间隙、曲轴主轴颈与主轴承盖的定位方式都做了还原，没有做过度简化处理。外形尺寸方面，该结构按照小排量通用四缸机的实际比例缩放，整体长度对应实际机型320mm左右的缸体长度，高度方向从曲轴底部到缸体上平面的距离约220mm，安装边界上预留了主轴承盖的固定螺栓孔位、

　　缸盖的定位销孔位置，可直接对接外围的缸盖、配气机构、油底壳模型，不需要额外调整安装坐标。在职业院校的机械原理课堂上，这套结构可配合运动仿真插件，直接演示不同曲轴转角下各缸的冲程状态，帮助学习者理解点火间隔角的设置逻辑；在小型通用动力的逆向开发中，可直接提取曲柄连杆的运动参数，快速调整活塞行程来适配不同的功率输出需求，省去从零开始搭建运动骨架的时间。结构中所有运动副的连接关系都按照实际装配逻辑设置，连杆大头与曲柄销的转动副、活塞与缸壁的移动副、活塞销与连杆小头的转动副都做了对应约束，可直接添加运动驱动模拟整机运转，不需要重新拆解调整组件约束关系。
