环形电力变压器磁芯结构三维设计

　　本次设计的环形磁芯结构，主要面向小容量电力变换场景的配套使用需求，常见于低压配电末端的隔离供电、精密仪器的电源净化、工业控制回路的电压匹配等工况，这类场景对磁件的漏磁控制、安装紧凑性有明确要求，传统叠片式铁芯在这类场景下往往存在漏磁大、安装占用空间冗余的问题，环形结构的磁路闭合特性恰好能匹配这类需求。从结构功能来看，该环形磁芯是变压器实现电磁能量耦合的核心载体，闭合的环形磁路可以大幅降低空气隙带来的磁阻损耗，相比叠片式结构，空载励磁电流可以降低三成以上，适合长时间空载待机的用电场景，能有效降低无负载状态下的无效能耗。设计过程中首先确定的是磁路的有效截面积，根据目标工况的额定传输功率、工作频率范围，反推所需的铁芯有效导磁面积，

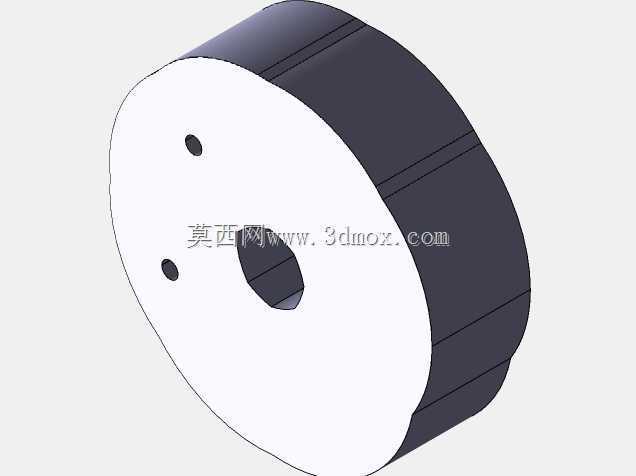

　　避免磁路在额定工作点进入饱和区间，同时预留15%左右的磁通密度裕量，应对电网电压短时波动的工况，防止过载饱和导致的绕组电流激增。外形结构上采用整环式的实体结构，外圆与内孔的同轴度公差控制在IT7级，保证后续绕制绕组时排线均匀，不会出现局部绕组堆叠导致的散热不均问题；端面设计的两个对称安装孔，孔位中心与磁芯中心的连线呈180度对称分布，孔的深度不贯穿磁芯本体，避免安装紧固件压破绕制完成的绕组绝缘层，安装孔的孔径匹配常规M3规格的绝缘固定螺栓，适配行业内通用的安装支架尺寸，不需要额外定制转接件。安装边界方面，磁芯的轴向厚度控制在适配常规绝缘骨架的尺寸范围内，绕组绕制完成后整体外径不会超出磁芯外圆10mm，

　　安装时预留的径向安全间隙不小于8mm，轴向预留的绕组端部绝缘距离不小于6mm，满足低压电器的绝缘爬电距离要求。结构细节上，磁芯的所有棱边都做了R0.5的圆角处理，避免绕制绕组时尖锐棱边割破漆包线的绝缘漆层，降低绕组匝间短路的风险；磁芯的两个端面平面度控制在0.1mm以内，保证安装时与固定支架的贴合度，避免工作时受电磁力作用产生振动噪音。从实际应用的适配性来看，该结构既可以直接绕制绕组做成独立的环形变压器，也可以作为配套磁芯集成到模块化的电源组件中，安装孔的对称设计支持卧式、立式两种安装方向，适配不同设备内部的安装空间布局，在紧凑式工控电源、小型医疗设备供电模块、音频设备隔离变压器等场景下都能匹配安装要求。

　　设计时也充分考虑了绕线工艺的可行性，内孔的直径尺寸预留了足够的绕线机穿线操作空间，不会因为内孔过小导致绕线效率降低或者绕组排线混乱，磁芯表面的粗糙度控制在Ra1.6以下，减少绕线过程中漆包线的摩擦损伤，提升绕组加工的良品率。
