电力变压器立式支撑中心梁结构

项目分类:变压器 发布时间:2024-08-13 ID:764312
  • 电力变压器立式支撑中心梁结构

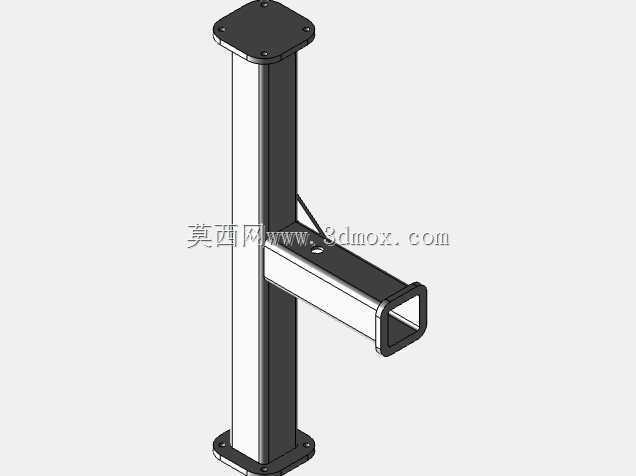

  在电力输配体系的变压器装配环节,支撑结构的刚性与安装适配性直接决定了整套设备运行过程中的结构稳定性,这款中心梁作为变压器内部的核心支撑构件,主要承担绕组、铁芯组件的侧向定位与承重传导作用,在户外落地式、杆架式电力变压器的装配场景中应用广泛,能够适配多容量等级的油浸式、干式变压器的内部支撑需求。从结构设计逻辑来看,该构件采用立式主柱加侧向伸出臂的组合式结构,主柱上下两端均设置带安装孔的方形法兰盘,上端法兰用于和变压器顶部的夹件结构锁紧固定,下端法兰则与变压器底部的安装基座承托面连接,上下法兰的安装孔位采用对称式排布,可兼容不同安装基准的变压器壳体装配公差,避免现场安装时出现孔位错位的问题。主柱本体采用矩形截面的空心型材结构,

  在保证整体抗弯、抗扭刚性的前提下,尽可能降低构件自身重量,减少变压器整体的静载荷负担,型材壁厚经过载荷校核,能够承受变压器运行过程中短路电动力带来的冲击载荷,不会出现长期运行后的结构形变。侧向伸出的悬臂结构采用与主柱同规格的矩形空心型材,与主柱的连接位置设置三角加强筋,强化悬臂根部的连接强度,悬臂的端部为开口式法兰接口,用于固定引线支架或者分接开关的操作机构,悬臂的伸出长度经过尺寸链校核,既保证外接组件的安装操作空间,又不会与变压器内部的绕组、绝缘件产生装配干涉。从安装边界维度来看,主柱的总高度适配常规10kV级电力变压器的内部腔体高度,上下法兰的外形尺寸小于变压器壳体内部的安装避让空间,安装时无需对壳体进行额外的切削加工,

  直接通过标准紧固件即可完成固定;侧向悬臂的安装面与主柱轴线的垂直度公差控制在机械装配的IT7级范围内,保证外接组件安装后不会出现偏斜,避免影响分接开关的操作手感或者引线的排布走向。在实际工程应用中,这类中心梁除了承担基础的承重作用外,还可以作为内部线缆的布设依托,线缆可以沿主柱、悬臂的型材内腔走线,既能够规整内部线缆排布,避免线缆杂乱堆积影响散热,还可以对线缆形成物理防护,减少变压器运行过程中油流冲刷、温度波动带来的线缆绝缘层磨损问题。设计阶段针对构件的受力场景做了多工况仿真验证,包括变压器运输过程中的颠簸冲击载荷、运行时的短路电动力载荷、长期自重载荷下的蠕变分析,确保构件在全生命周期内的结构可靠性,

  表面处理采用与变压器内部环境适配的防腐工艺,能够耐受变压器油的长期浸泡,不会出现锈蚀、涂层脱落污染绝缘油的问题。构件的所有棱边均做了倒圆角处理,避免安装过程中尖锐棱边划伤绝缘件或者操作人员的防护装备,法兰盘上的安装孔均采用锪孔处理,保证紧固件安装后头部不会突出法兰平面,避免与相邻安装部件产生干涉。
