俄式工业电子接插件元器件组件

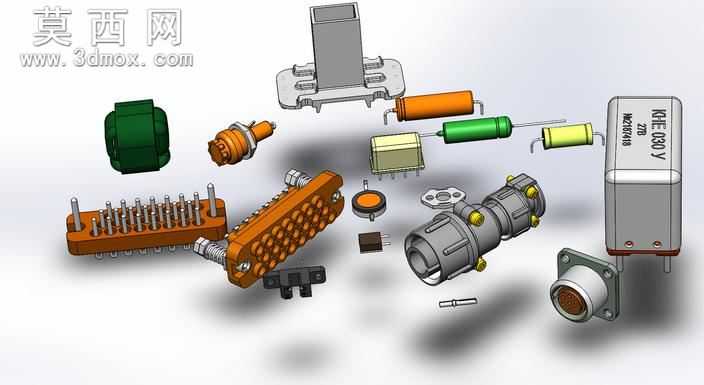

本套组件采用SolidWorks进行全参数化三维建模，完整还原苏俄制式工业电气连接类元器件的真实结构与外观细节，建模过程中严格遵循实物测绘的尺寸比例，对每一类元器件的装配关系、接口特征都做了精准还原。渲染环节采用白模光影基底搭配写实材质系统，针对不同元器件的材质特性做了区分处理：金属接插件的插针、外壳部分采用磨砂镀锌金属材质，还原工业金属件的哑光金属质感，调整了粗糙度参数避免过度反光失真；电容类元件的外壳分别对应酚醛树脂、陶瓷、铝壳等不同材质，通过调整漫反射、高光层级还原不同封装电容的外观差异；密封继电器的金属外壳做了轻微做旧质感处理，还原工业长期使用的金属氧化细微痕迹，塑料绝缘部件则采用哑光工程塑料材质，调整了次表面散射参数让塑料质感更贴近实物。结构设计上完整拆解了多芯矩形连接器、圆形航空插头、不同容值的轴向电容、小型继电器、按钮开关、接线端子等十余类工业电气元件，每一个元件都保留了可编辑的建模特征，接插件的插针排布、卡扣结构、安装法兰孔位都完全符合俄制工业连接器的标准尺寸，电容的引脚长度、本体直径、标识印刷位置都做了1:1还原，继电器的引脚定义位置、外壳固定卡扣、密封胶边细节都完整呈现。设计思路围绕工业电气场景的元器件复用需求出发，整套模型可直接用于电气控制柜布线仿真、工业设备电气部分装配演示、老旧俄制设备维修测绘参考等场景，所有零部件之间无干涉错误，装配体层级清晰，可单独导出单个元件用于其他装配场景，建模过程中对细小特征比如插针的倒角、电容的端盖压痕、连接器的定位销都做了细节处理，避免低精度模型的棱角生硬问题，渲染输出的效果图采用柔和的影棚布光，让不同材质的元器件在统一光照下呈现出真实的质感层次，方便使用者直观识别每一类元件的外观特征，也可直接用于电气类教学演示、工业产品宣传素材使用。
