垂直起降无人机滑橇式防滑支撑起落装置

　　在低空无人机作业场景中，起落架作为直接承接起降冲击、保障地面静置稳定性的核心结构件，其设计合理性直接影响整机作业可靠性与场地适应能力。这款滑橇式防滑起落装置，主要适配中小型垂直起降固定翼、多旋翼类无人机，尤其针对野外非硬化铺装场地作业需求做了针对性结构优化，区别于常规轮式起落架，滑橇结构无需额外设置转向、减震阻尼的复杂活动构件，整体结构冗余度更低，在农林植保、电力巡线、地质勘探等野外作业场景中，能有效避免杂草、碎石卡滞活动构件引发的起降故障。

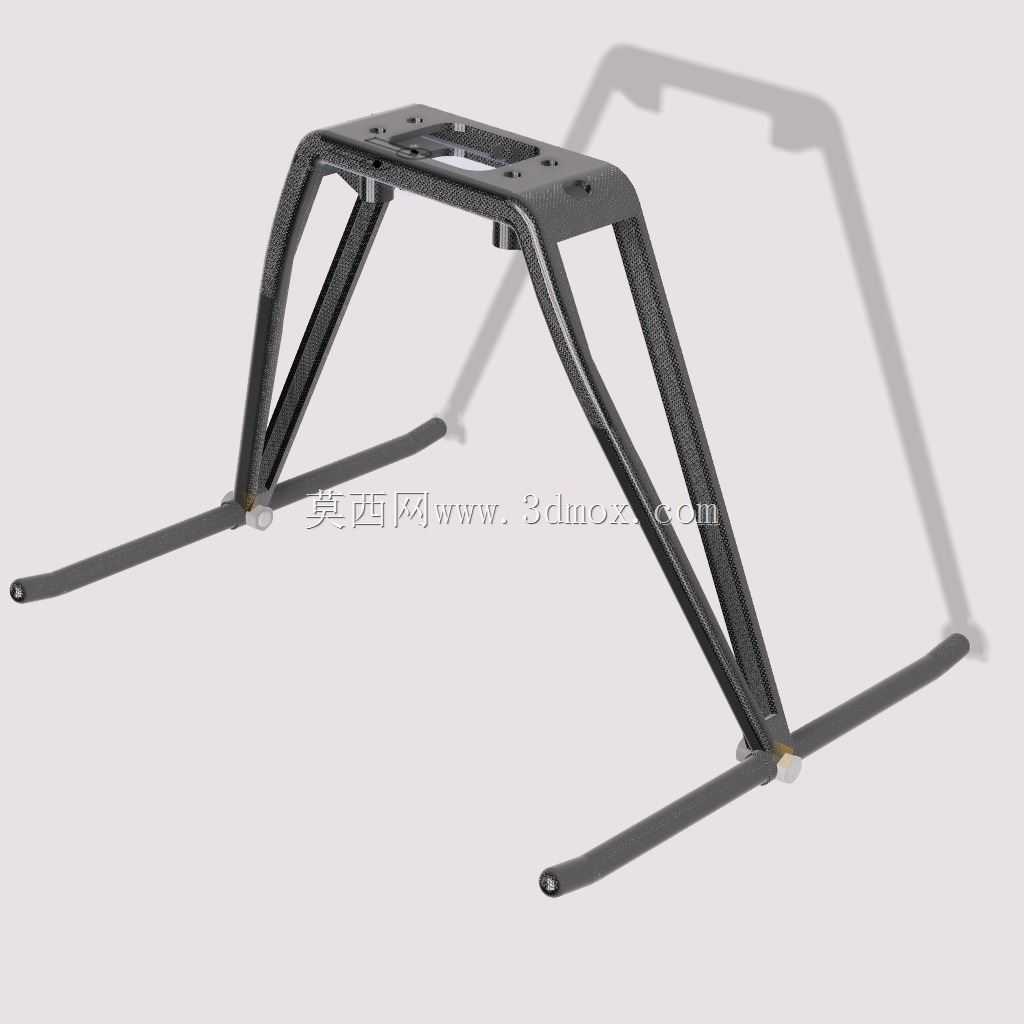

　　从功能特性来看，该起落架采用双侧对称桁架式支撑结构，主支撑臂采用变截面弯管构型，靠近机身安装端的截面尺寸更大，用于承接机身传递的竖向载荷与起降瞬间的冲击载荷，向下延伸过程中截面逐步收窄，在保证结构强度的前提下尽可能降低自重，减少无效载荷占比。底部两根平行设置的滑橇梁为主要接地部件，梁体底面做了微圆弧过渡处理，避免硬着陆时棱边磕碰造成结构损伤，同时梁体表面做了防滑纹理处理，在倾斜角度不超过15度的硬质坡地、硬化路面、压实土面起降时，能提供足够的静摩擦力，避免无人机静置时出现侧滑移位。两侧支撑臂之间设置了斜向加强筋，将单侧滑橇承受的冲击载荷快速分散到整个支撑框架，避免局部应力集中造成支撑臂断裂，整个框架无活动铰接点，日常维护仅需检查连接螺栓紧固力矩与结构形变，维护成本远低于带活动构件的轮式起落架。

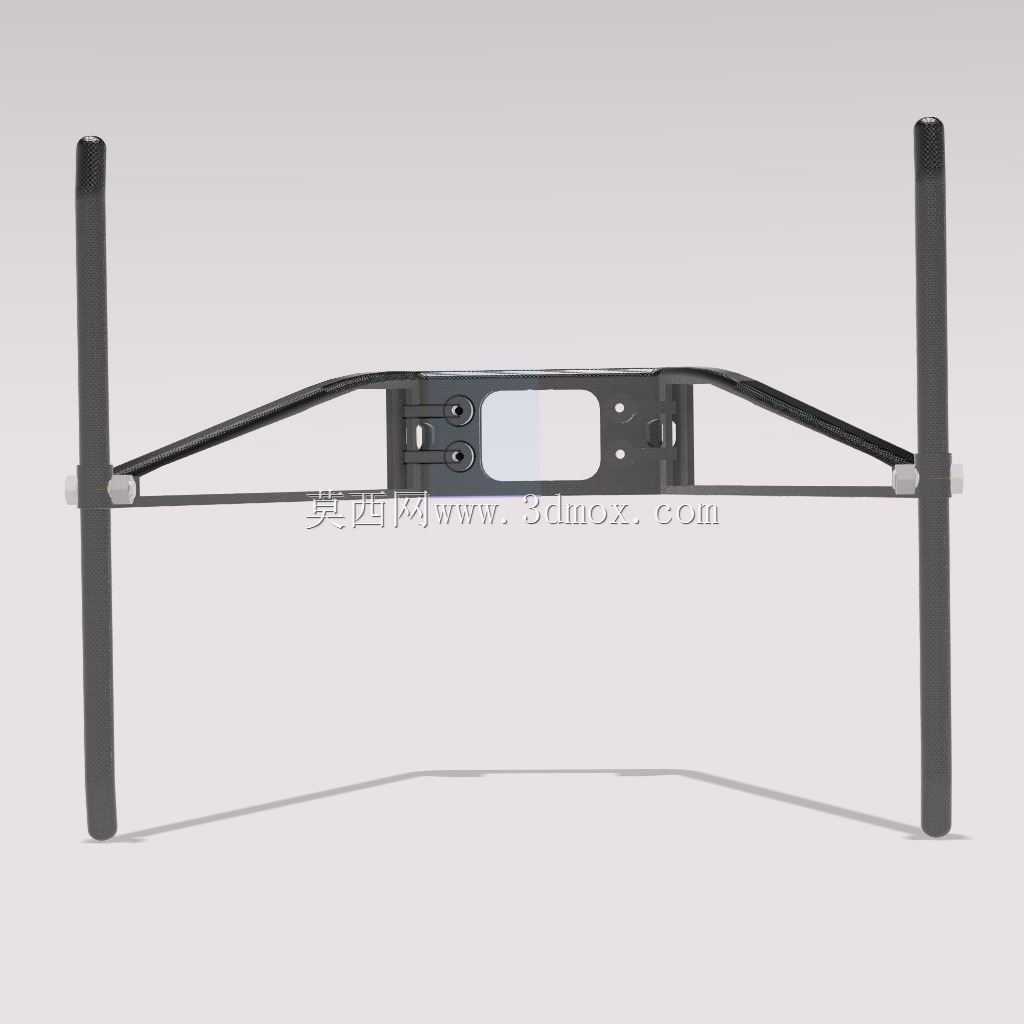

　　设计思路上，该结构优先考虑了野外作业的容错性，安装端采用平板式连接法兰，法兰面上预留了多组不同间距的安装孔位，可适配不同机身宽度的无人机机型，无需对机身底部结构做二次改装即可完成装配。安装边界方面，连接法兰整体宽度控制在120mm范围内，法兰上的安装孔采用长圆孔设计，横向调节余量为±8mm，可兼容不同孔位布局的机身安装座；起落架整体高度为180mm，安装后机身底部距离地面的净空高度为150mm，足够搭载下置云台、任务吊舱等载荷，避免起降过程中载荷部件直接触碰地面造成损伤。两侧滑橇梁的总跨度为320mm，纵向长度为260mm，接地比压控制在0.02MPa以内，在松软草地、浅雪面起降时不会出现过度下陷，大幅提升了复杂场地的适应能力。

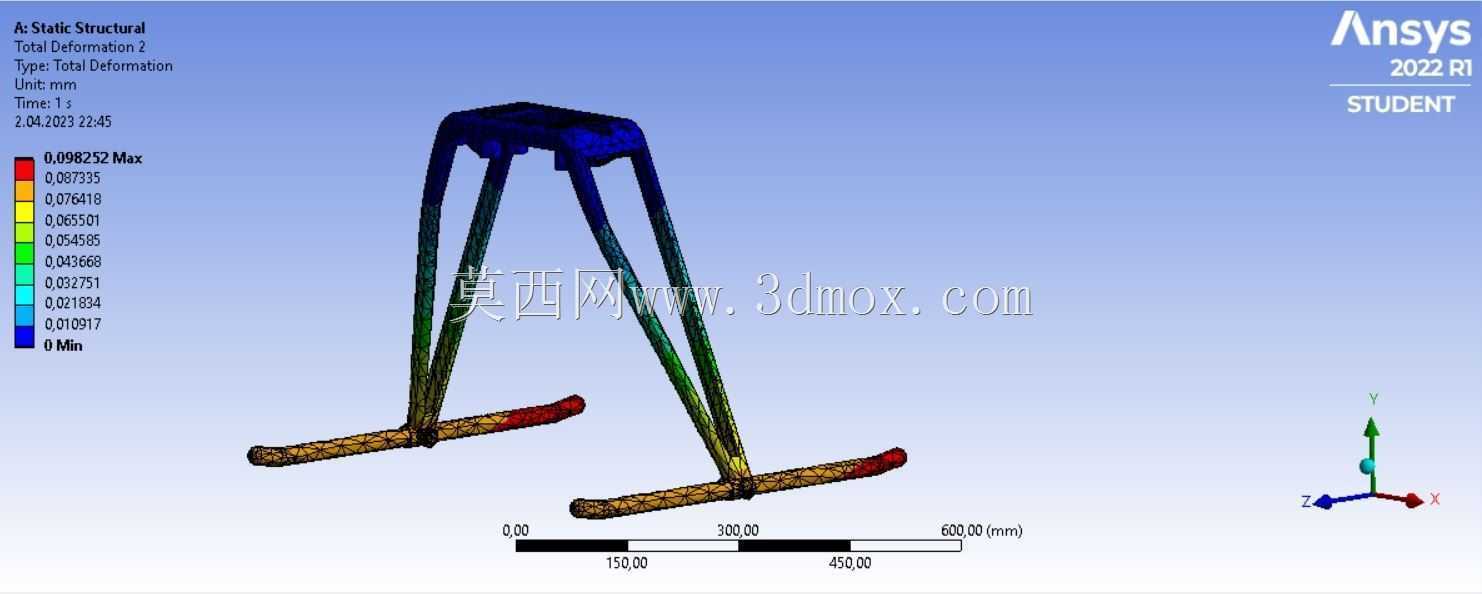

　　从载荷传递路径来看，起降瞬间的竖向冲击首先通过底部滑橇梁传递到斜向支撑臂，再通过支撑臂汇聚到顶部连接法兰，最终均匀传递到机身主框架，整个传力路径无明显拐点，应力分布均匀，经仿真验证，在1.5倍整机重量的冲击载荷下，结构最大应力出现在支撑臂与法兰的焊接连接处，应力值远低于所选铝合金材料的屈服强度，留有足够的安全余量。结构自重控制在120g以内，对于最大起飞重量5kg以内的中小型无人机而言，结构重量占比仅为2.4%，不会对整机续航能力造成明显影响。滑橇梁的两端做了上翘处理，在无人机降落存在小幅前向速度时，上翘的端头可以避免滑橇梁端头卡入地面缝隙、杂草丛造成整机倾覆，即使在降落时存在5度以内的俯仰角偏差，也能通过端头的圆弧过渡顺利滑停，不会出现硬碰撞。

　　实际作业场景中，这类滑橇起落架相比轮式结构还有一个明显优势，就是在无人机执行低空悬停作业时，整体风阻更小，桁架式的支撑结构不会对下视传感器、云台的视野造成过多遮挡，支撑臂的布置位置特意避开了机身底部的传感器安装区域，不会影响下视定位系统、视觉避障系统的正常工作。针对低温作业环境，结构选用的铝合金材料在-20℃环境下仍能保持足够的冲击韧性，不会出现低温脆断问题，表面采用硬质阳极氧化处理，耐磨性能优于普通喷漆处理，长期在砂石地面起降也不会出现过度磨损，正常使用场景下的起降寿命可达2000架次以上。
