NASA无源重力式土壤收集滚筒结构设计

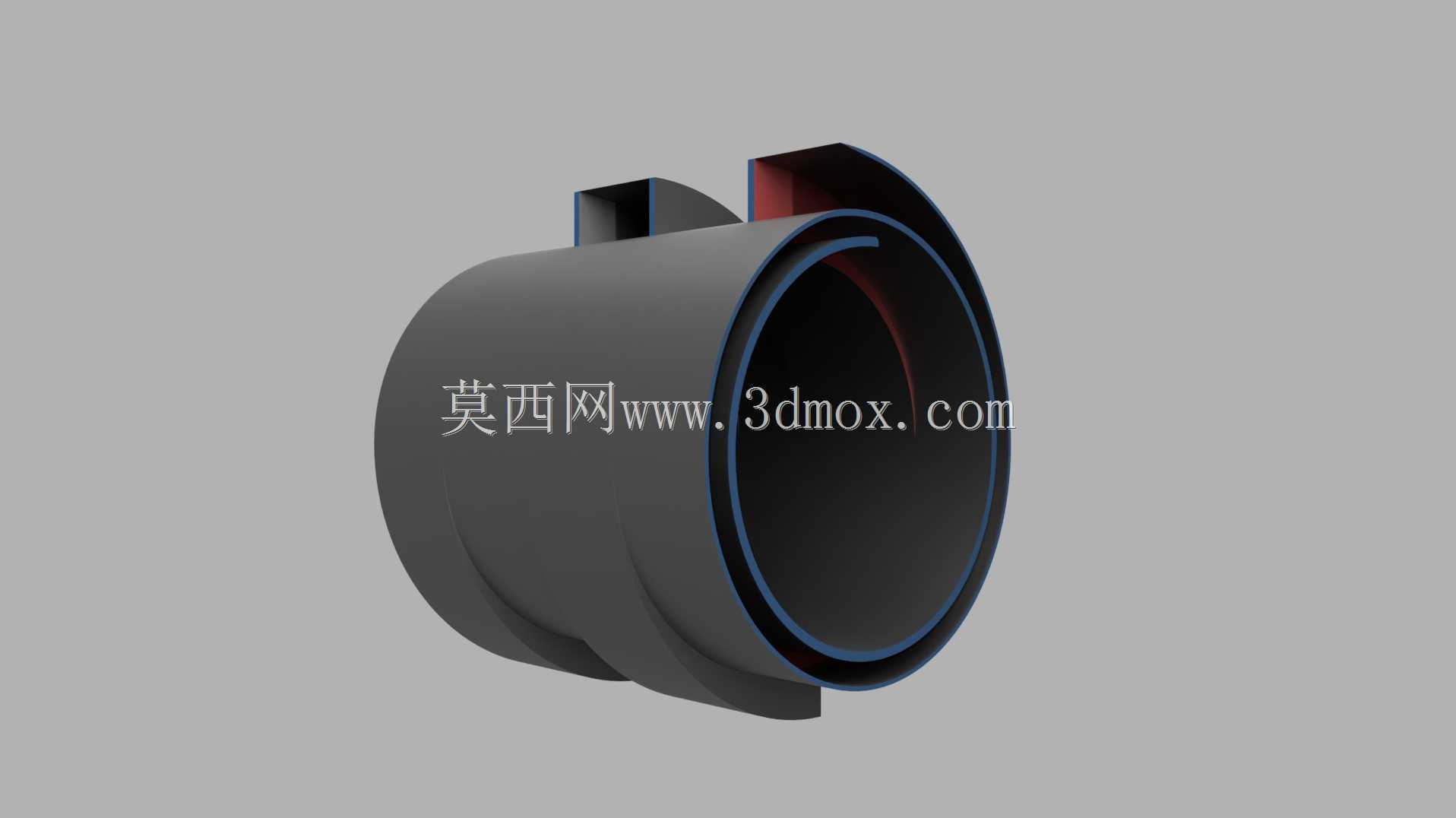

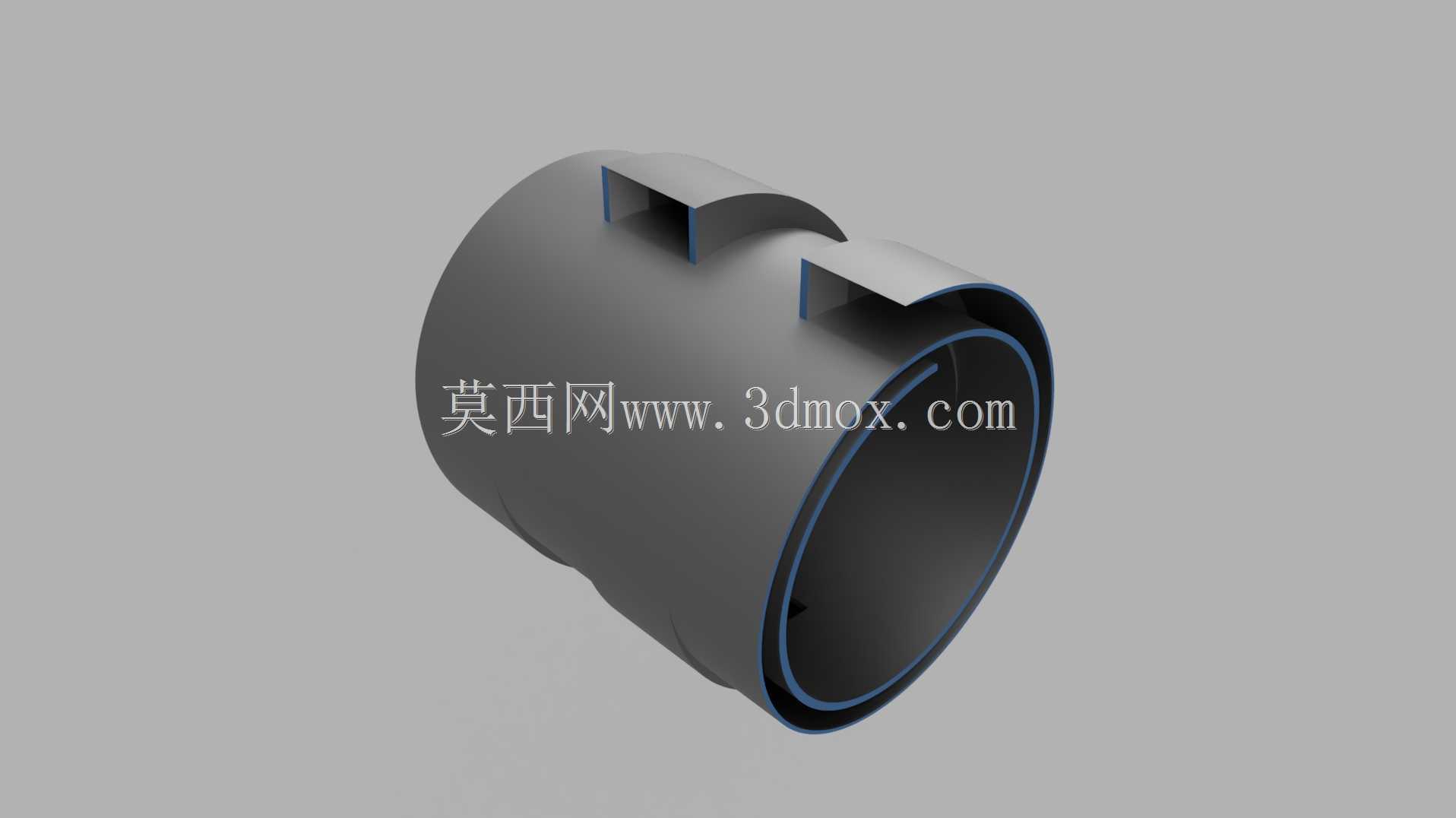

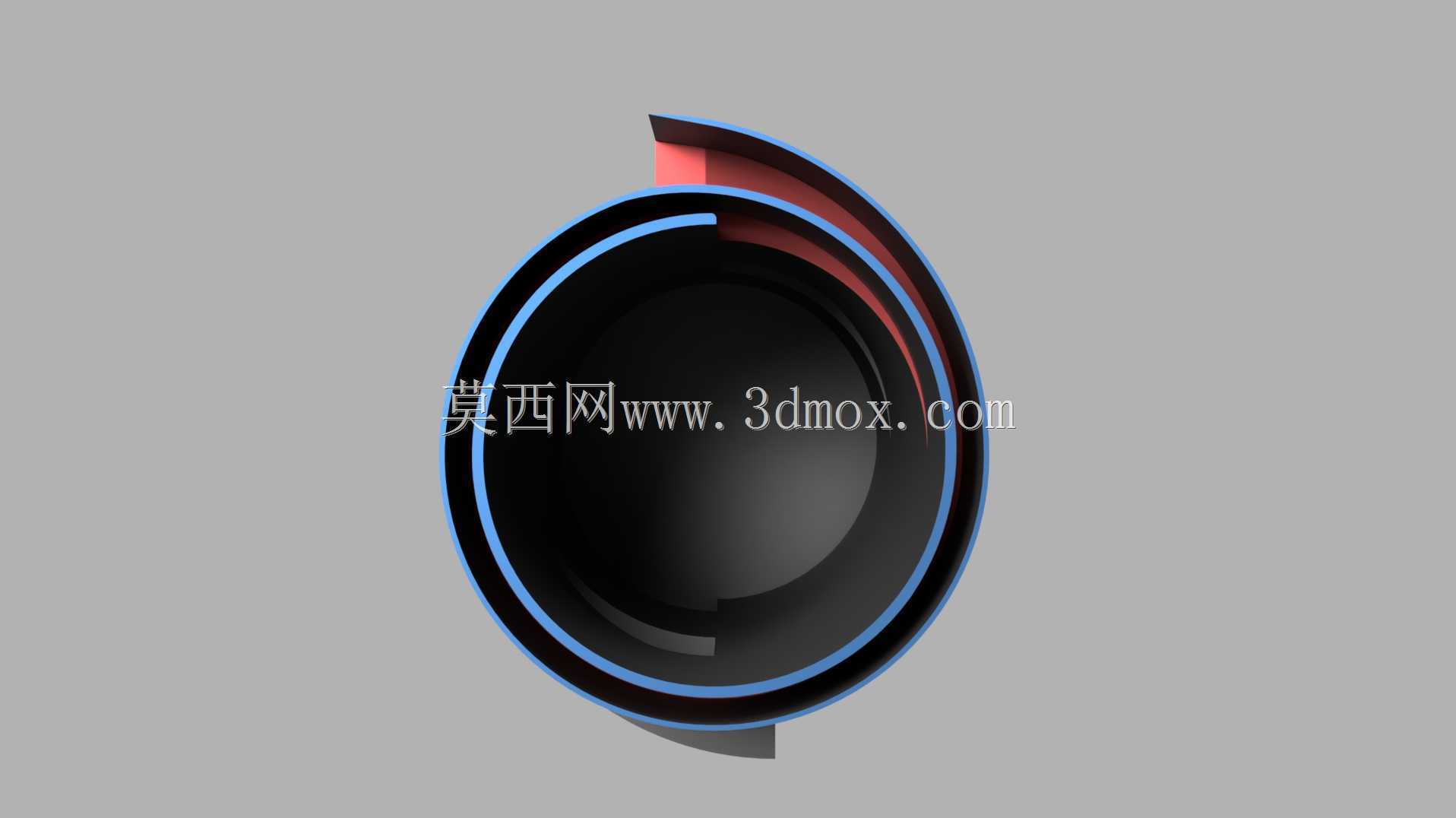

　　在行星表面无人采样作业场景中，传统带动力采样机构往往面临能源供给受限、极端温差下动力部件失效、复杂地形作业可靠性不足等问题，这款桶形滚筒构件正是针对地外天体表层土壤采样收集需求开发的无源作业部件，可适配巡视器前端挂载、固定式采样站点布设等多种安装场景，无需额外接入动力管线即可完成土壤的收集与暂存作业。从功能实现逻辑来看，该构件完全依托重力作用完成物料收集与锁止，整体为同轴双层嵌套的桶形结构，外层为带弧形导料缺口的固定筒体，内层为带螺旋导料肋的旋转储料腔，作业时滚筒沿表层土壤滚动，接触地面的土壤会顺着外层筒体的弧形缺口进入内层腔室，随着滚筒持续转动，内层的螺旋肋会将进入腔室的土壤逐步导向筒体深处的储料区，当滚筒转动至缺口朝上的工位时，

　　已进入储料区的土壤受重力作用会落在腔室底部，不会从缺口处洒落，整个过程无需额外电能输入，仅靠滚动时的重力分力即可完成物料的自动归集，相比带刷扫、抽吸功能的采样机构，结构复杂度降低60%以上，极端环境下的作业可靠性大幅提升。设计过程中重点考量了不同性状土壤的适配性，针对月壤、火星表层风化土等颗粒细小、内摩擦角差异较大的物料，将内层导料肋的螺旋升角设置为18度，既保证滚动时物料能顺利沿肋板滑移至储料区，又避免滚筒静止时物料从进料口反向滑出；筒体边缘做了半径3mm的圆弧钝化处理，防止滚动时被表层岩石棱角卡滞，进料缺口的宽度设置为筒体直径的1/3，既保证大粒径砾石不会进入腔室造成卡堵，又能让表层浮土顺利进入收集腔。从安装边界来看，

　　该滚筒两端预留了直径12mm的同轴安装轴孔，轴孔端面加工有2mm深的止口，可直接适配标准滚动轴承座的安装尺寸，整体轴向长度为220mm，最大外径为180mm，储料腔的有效容积约为3.2L，满料状态下整体重量不超过2.1kg，挂载在巡视器前端时不会对行走机构造成过大负载，两端的安装轴采用同轴度0.02mm的公差设计，保证滚筒转动时无偏摆，滚动阻力控制在5N以内，小型巡视器的行走动力即可带动滚筒沿表层平稳滚动。在实际作业场景中，该构件除了适配航天采样任务外，也可改造用于沙漠治理表层浮沙收集、矿山爆破后浮尘归集、农田表层残膜与土壤分离等地面无源作业场景，针对地面作业的重载需求，可将筒体壁厚从1.5mm提升至3mm，

　　更换耐磨尼龙材质即可适配砂石磨损工况，无需改动核心的重力锁料结构。结构细节上，筒体的进料缺口边缘做了向内翻边的处理，翻边角度为15度，滚动时翻边可起到铲料导料的作用，将表层10mm深度内的松散物料顺利导入腔室，不会出现物料被筒体推挤到两侧的问题；内层储料腔的尾部设置了可拆卸的端盖，当收集满物料后，只需拆下尾部端盖，反向转动滚筒即可快速倒出腔室内的物料，卸料过程无需额外工具，单人即可在10秒内完成卸料操作。针对地外作业的真空环境，筒体各连接部位均采用无胶卡扣式连接，避免粘接剂在真空高温环境下放气污染采样物料，整体结构无弹性件、电子件，可在-180℃至150℃的温度区间内稳定工作，不会出现低温脆断、高温变形失效的问题。在建模过程中对滚筒的滚动轨迹做了运动仿真验证，当滚动速度控制在0.2m/s至0.8m/s区间时，物料收集效率最高，不会因为转速过快导致进入腔室的物料被离心力甩出，也不会因为转速过慢导致作业效率低下；仿真结果显示，在松散浮土工况下，每滚动10米距离即可收集约0.8L土壤，满料作业距离约为40米，完全满足单次采样作业的容量需求。
