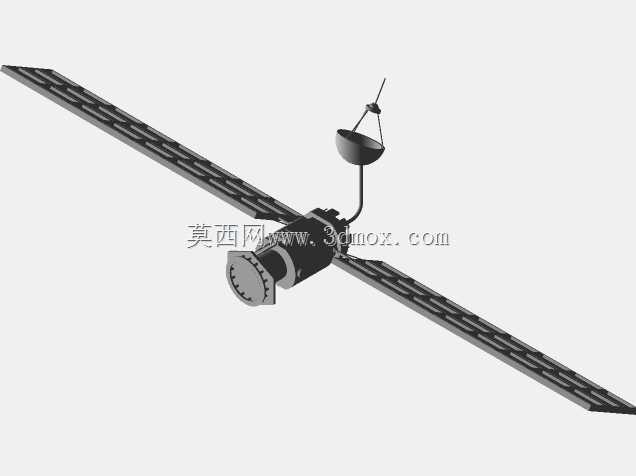

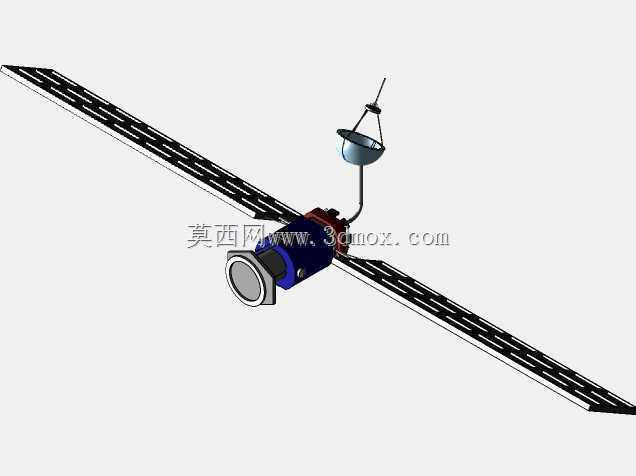

带太阳能帆板通信卫星结构设计方案

　　在航天工程的前期方案验证阶段，这类卫星结构模型的搭建，往往是从载荷适配需求倒推整体布局的，和常规地面设备从安装基座往上堆叠的设计逻辑完全不同。首先要考虑的是空间运行环境下的载荷边界，星载通信天线需要保持对地指向的稳定性，因此主体舱段的质心必须落在两个太阳能帆板的对称中心轴线上，避免帆板展开后产生额外的偏心力矩，影响姿控系统的调节精度。

　　从实际应用场景来看，这类构型的卫星主要承担近地轨道的通信中继、空间环境探测任务，主体舱段内部需要集成通信转发器、姿控飞轮、电源控制模块、星载计算单元等核心组件，因此舱体采用了圆柱加截锥的过渡构型，圆柱段预留了标准的设备安装导轨，截锥段则用来适配大口径抛物面通信天线的安装接口，天线馈源的支架采用了斜向支撑结构，既保证了发射阶段的结构强度，也避免遮挡天线的信号收发范围。

　　太阳能帆板的设计是这类卫星结构的核心部分，帆板采用了分段式的基板结构，每块基板上的太阳能电池片排布预留了热胀冷缩的间隙，帆板和主体舱段的连接位置设计了铰接式的展开机构接口，在地面装配状态下帆板可以折叠贴合在舱体侧面，入轨后通过解锁机构释放，展开至垂直于舱体轴线的工作位置，帆板的长度设计需要匹配卫星的功率需求，同时要考虑运载火箭整流罩的内部包络尺寸，折叠状态下的整体宽度不能超过整流罩的允许直径，避免发射过程中出现结构干涉。

　　在结构细节设计上，主体舱段的端面预留了星箭对接的标准接口，接口位置的加强筋采用了辐射状排布，能够承受发射阶段的轴向过载冲击，舱体表面的散热面布局避开了太阳能帆板的阴影遮挡区域，保证在轨运行时的散热效率。通信天线的抛物面采用了薄壁结构，背部的支撑肋采用了轻量化的镂空设计，在保证型面精度的前提下尽可能降低结构重量，馈源和抛物面之间的支撑杆采用了流线型截面，减少卫星在轨运行时受到的微小气动阻力影响，虽然近地轨道的大气密度极低，但长期运行下的阻力累积依然会影响轨道保持的燃料消耗。

　　设计过程中需要反复校核不同工况下的结构应力，发射阶段的振动过载是最严苛的载荷工况，帆板折叠状态下的锁紧机构需要提供足够的预紧力，避免发射过程中帆板出现共振，入轨展开后，帆板的根部铰链需要具备足够的刚度，保证帆板在温度交变的空间环境下不会出现过大的形变，影响太阳能电池的发电效率。主体舱段的内部设备安装采用了模块化的布局思路，不同功能的设备模块通过标准快拆接口固定在舱体的安装框架上，既方便地面阶段的装配调试，也便于后续型号的迭代改型，只需要调整对应模块的安装位置，就可以适配不同的任务载荷需求。

　　另外，这类卫星的外形设计还需要考虑空间碎片的防护需求，舱体的外表面覆盖了多层防护结构，帆板的基板边缘做了倒角处理，降低微小碎片撞击时的结构损伤概率，天线的支撑结构也采用了冗余设计，单根支撑杆出现局部损伤时，剩余结构依然能够保证天线的指向精度满足工作要求。整体结构的重量分配严格遵循航天产品的配重要求，各个方向的转动惯量差值控制在姿控系统允许的范围内，减少姿控飞轮的调节负担，延长卫星的在轨工作寿命。
