F16战机侧杆操纵装置结构设计

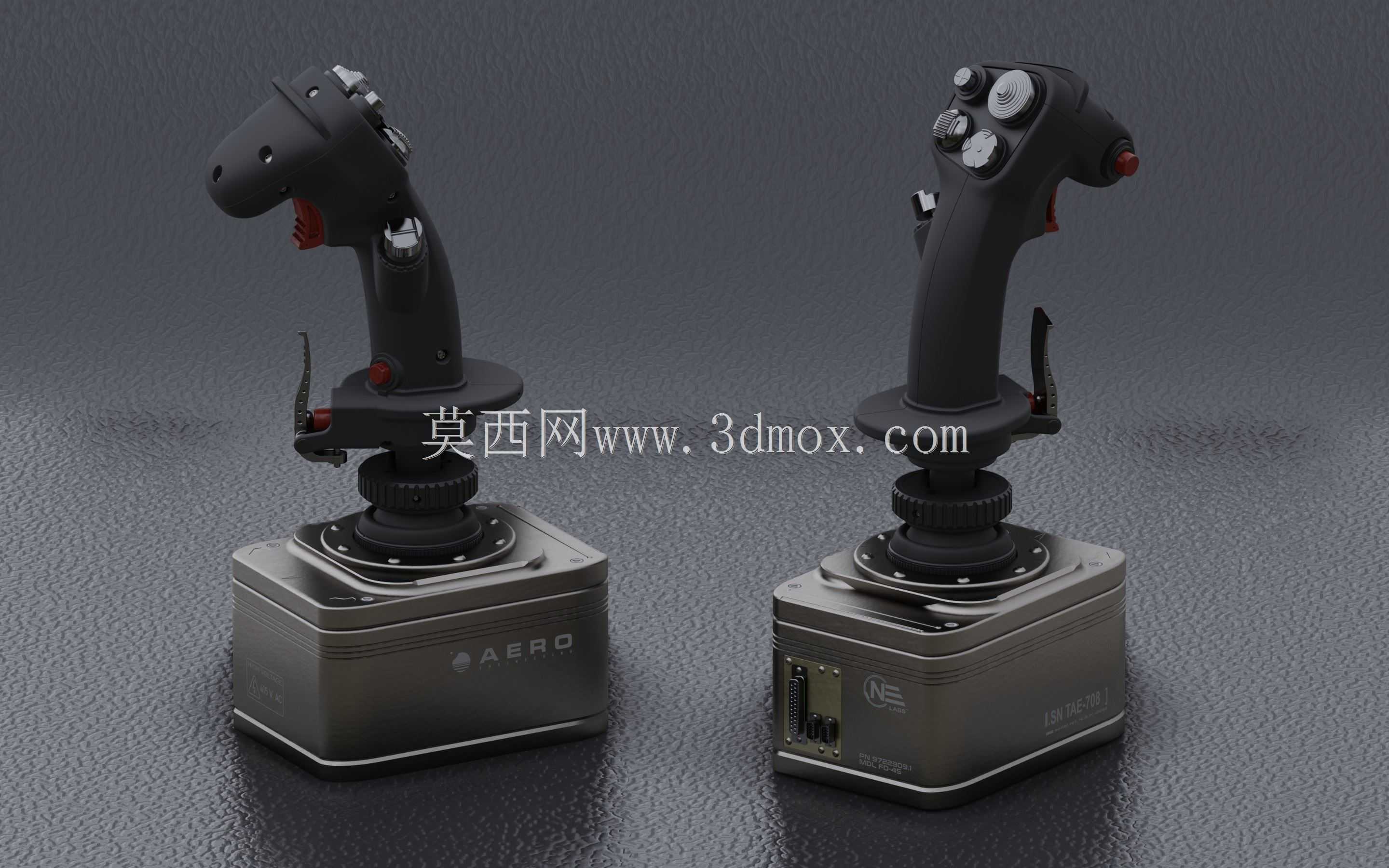

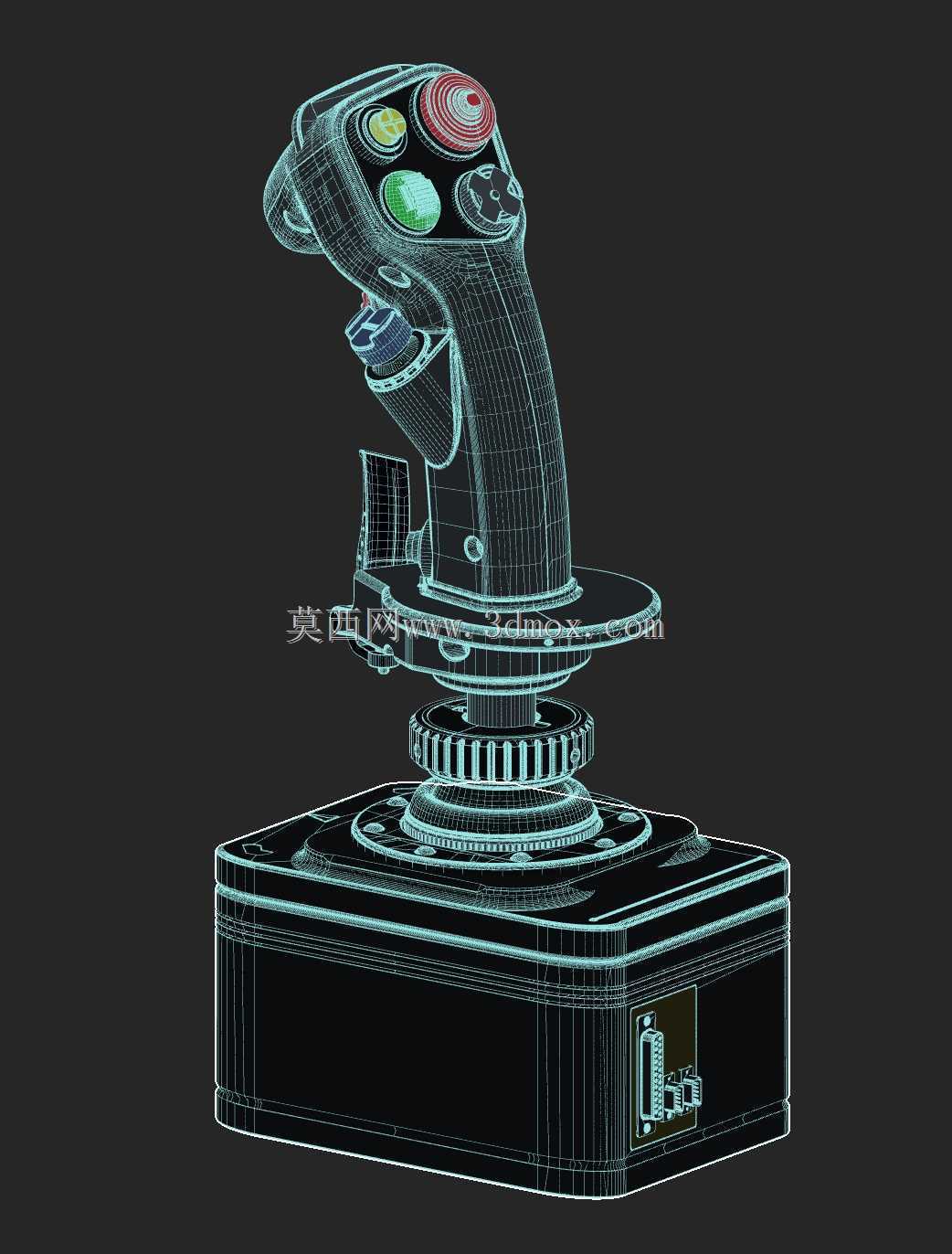

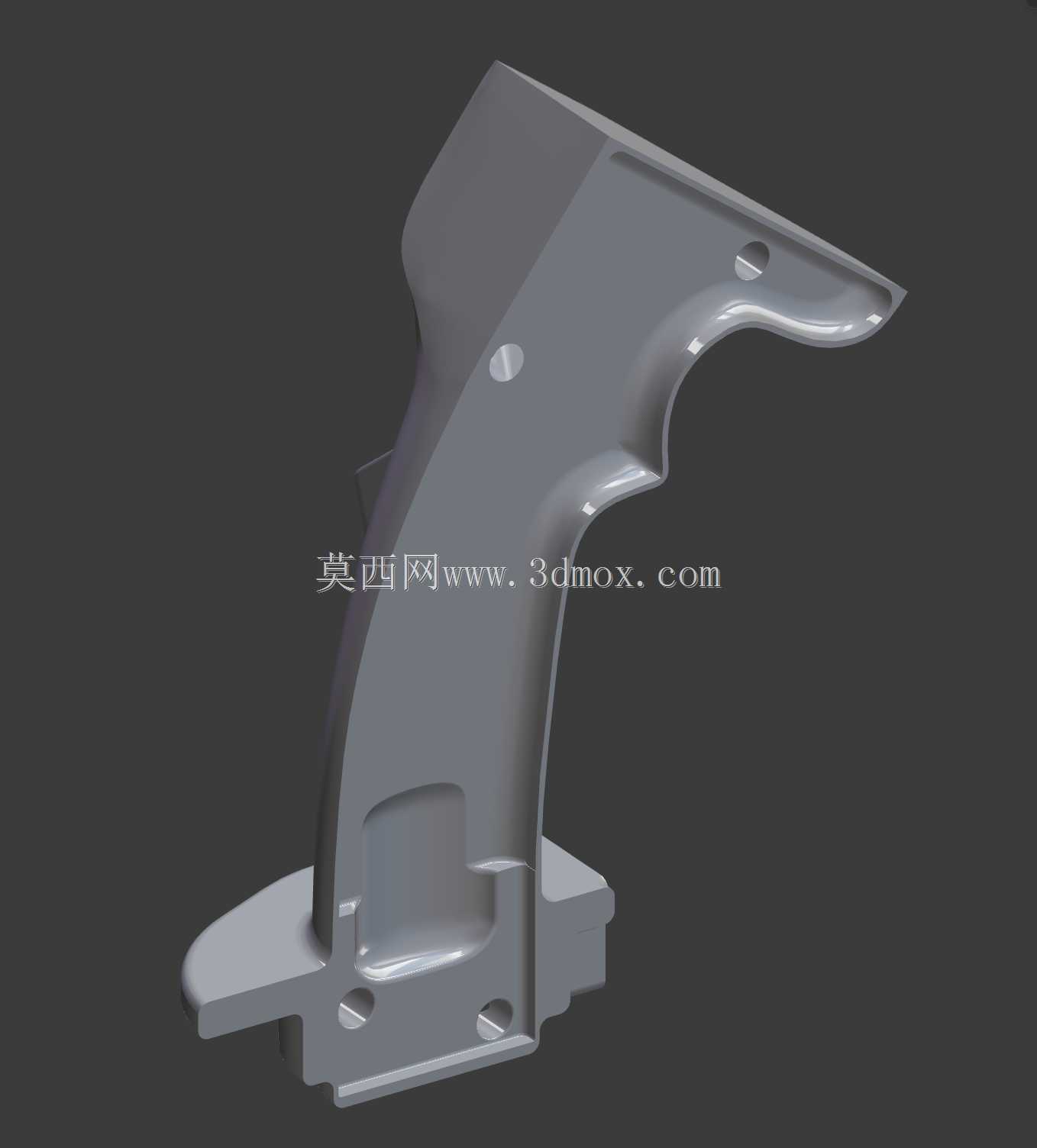

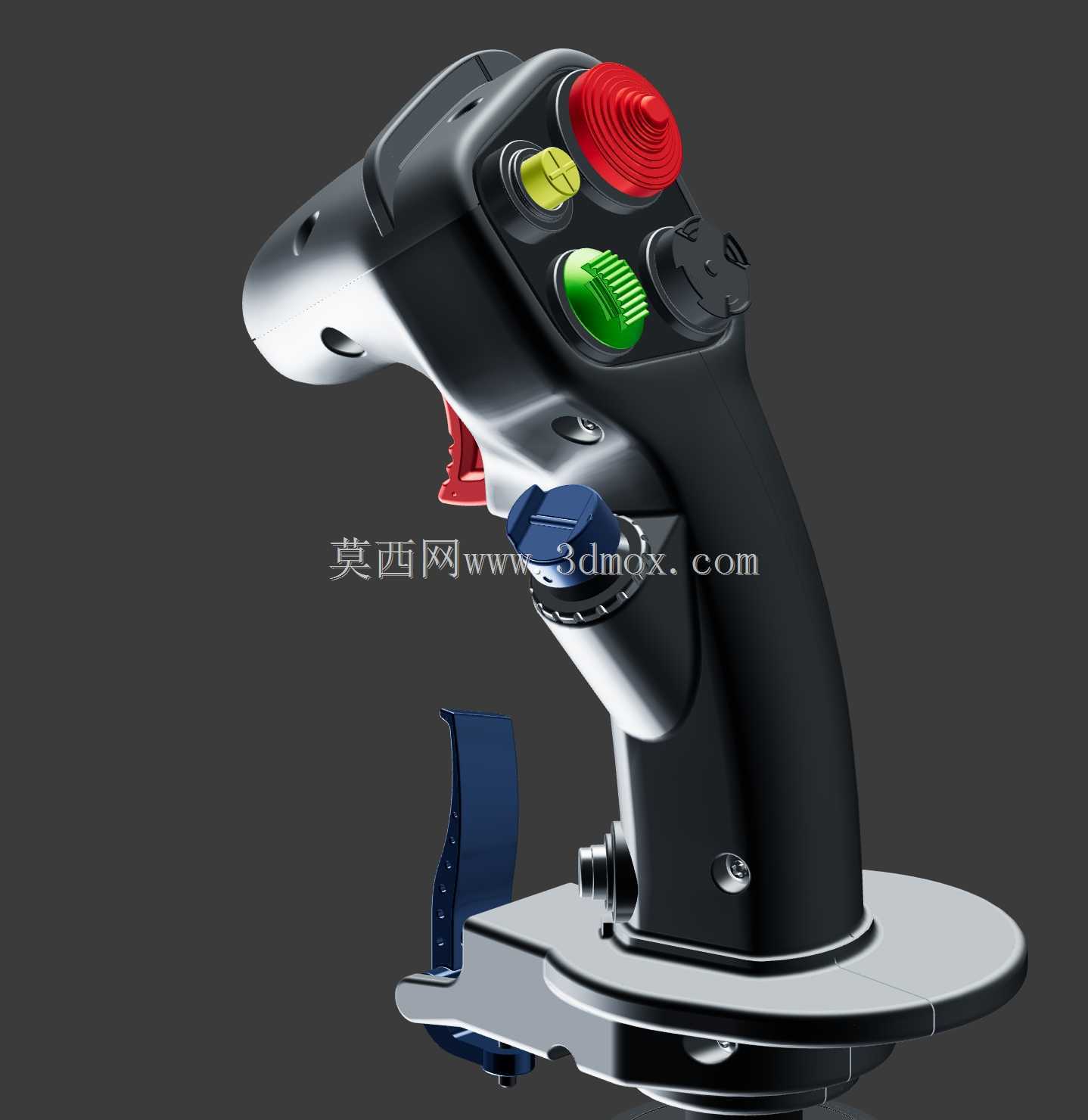

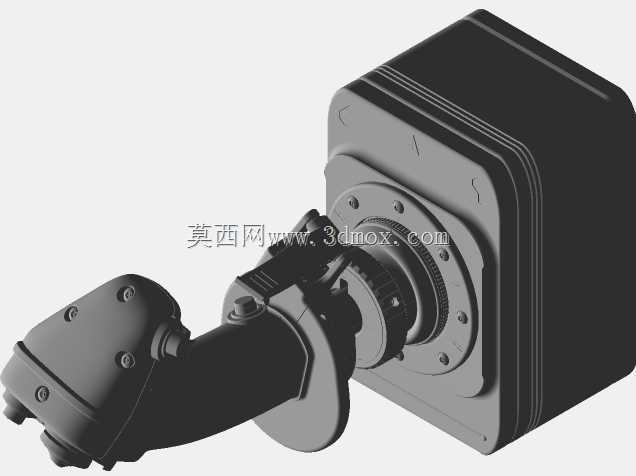

　　该操纵装置对应第三代战斗机电传飞控系统的侧杆操纵构型，区别于传统中央驾驶杆的布局，将操纵单元布置在飞行员右侧座舱台架位置，在高过载机动场景下，飞行员可依托手臂支撑面完成精准操纵输入，大幅降低大过载工况下的操纵负荷。装置整体分为操纵手柄主体、安装基座、信号转接接口三个核心部分，手柄部分采用符合人体工学的曲面构型，表面设置多组功能按键安装位，可集成配平、武器发射、通信触发等多类操作开关，手柄握持区域的轮廓贴合飞行员佩戴飞行手套后的手部形态，边缘做圆角过渡处理，避免长时间操纵产生的局部应力集中。安装基座为方形盒体结构，基座与手柄连接位置设置多组连接螺栓孔位，可实现手柄倾角的小范围调整，适配不同身高、臂长飞行员的操纵习惯，

　　基座内部预留传感器安装腔室，可集成力传感器、位移传感器组件，将飞行员的操纵力、操纵位移量转化为电信号传递至飞控计算机。信号接口采用DB25针型连接器，集成电源供给与信号传输通路，可同时传递多通道操纵指令信号与设备状态反馈信号，接口位置设置定位卡槽，避免连接过程中出现针脚偏移、接触不良的问题。设计过程中优先考虑操纵行程的边界限制，俯仰、滚转方向的操纵行程均控制在合理范围内，避免过大操纵量导致飞控系统输出超出机体结构承受极限，同时在操纵回路中设置力反馈梯度，随着操纵量增大逐步提升操纵阻尼，给飞行员清晰的操纵力感反馈，防止无意识的过量操纵。安装层面，基座底部设置标准安装孔距，可直接固定在座舱侧方的设备安装架上，

　　安装后手柄握持位置与飞行员肘部支撑面的高度差经过反复校核，保证飞行员手臂自然放松状态下即可握持手柄，无需刻意抬臂或屈臂，长时间飞行不会产生明显的肌肉疲劳。装置的结构设计充分考虑机载环境的使用要求，所有外露结构件均采用高强度轻质合金材质，兼顾结构强度与减重需求，连接位置设置密封胶圈，可抵御座舱内的温度变化、轻微凝露等环境影响，内部传感器的安装位置设置减震缓冲结构，避免战机机动过程中的振动干扰传感器信号采集精度。在飞控系统的匹配逻辑中，该侧杆装置输出的操纵信号经过飞控计算机的解算，可实现270度每秒的滚转速率控制，满足战机在近距格斗、战术机动过程中的快速响应需求，同时集成的偏航偏移调节功能，可辅助飞行员在巡航、

　　编队飞行过程中完成微小的航向修正，减少踏板操纵的频次。整体构型采用模块化设计思路，手柄部分与基座部分可快速拆分，便于地勤人员进行日常维护与部件更换，接口定义采用标准化协议，可适配不同批次战机的飞控系统升级需求，无需对安装结构进行大规模修改即可完成替换安装。
