NASA跨声速风洞试验段结构设计

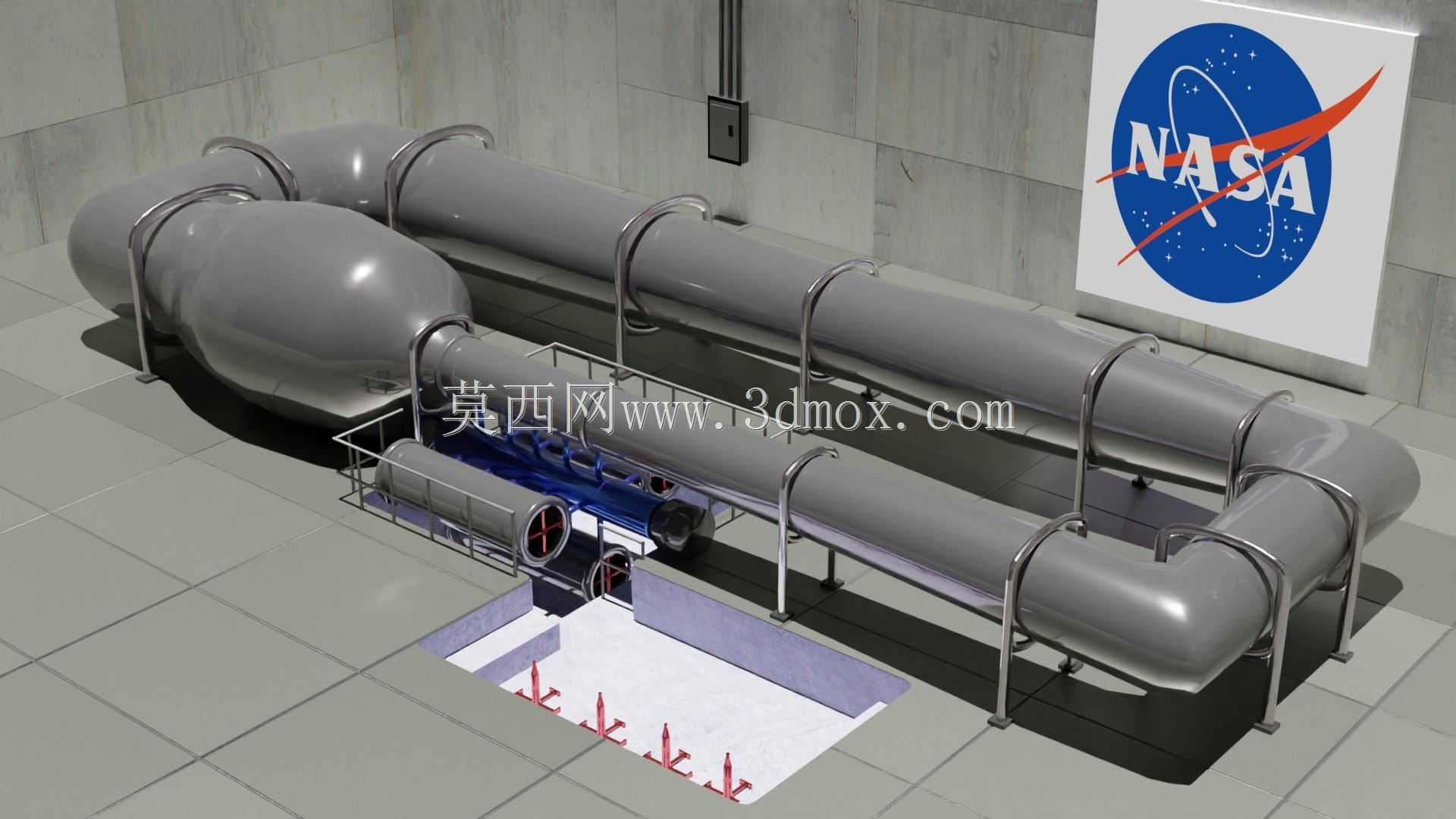

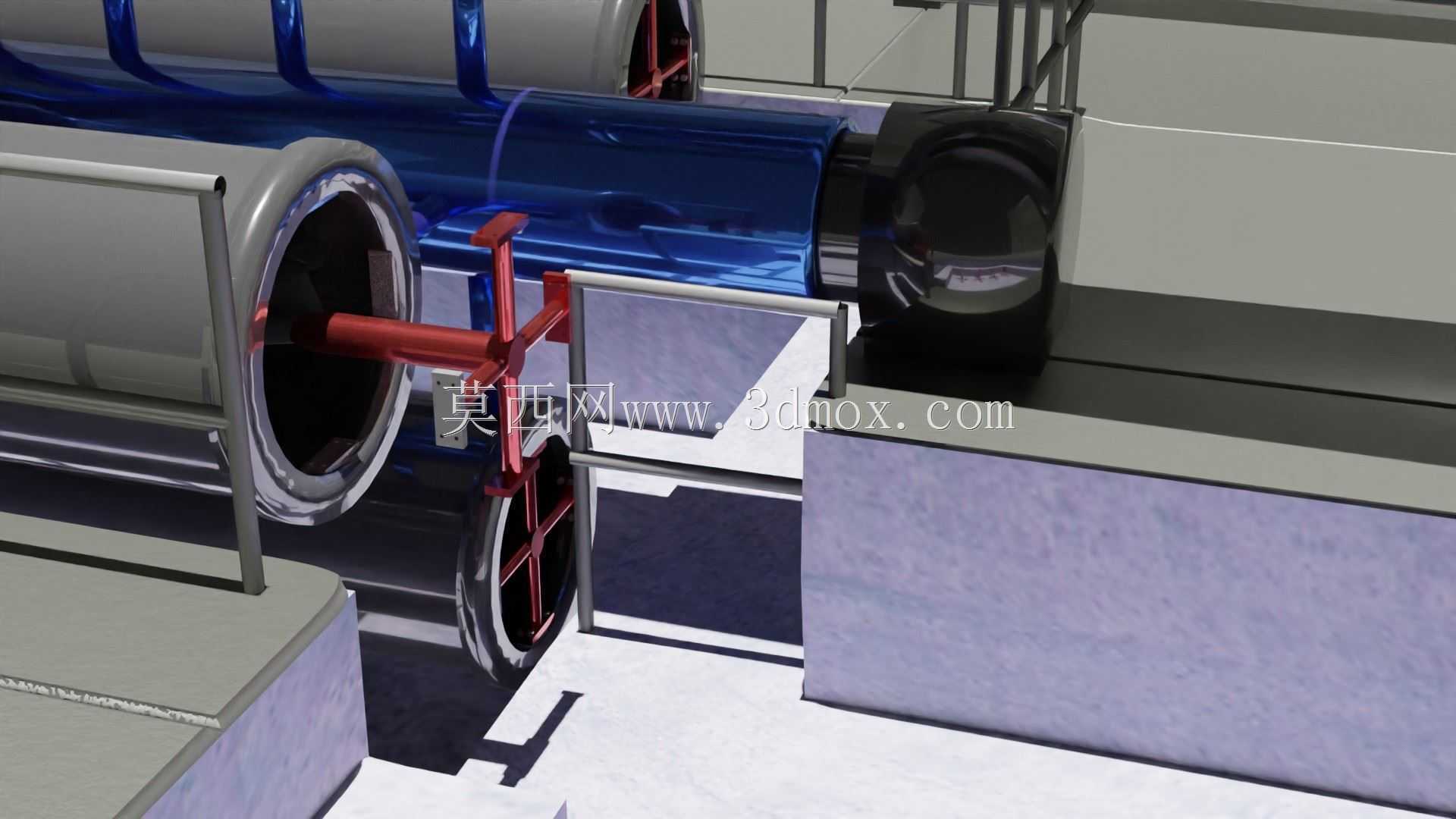

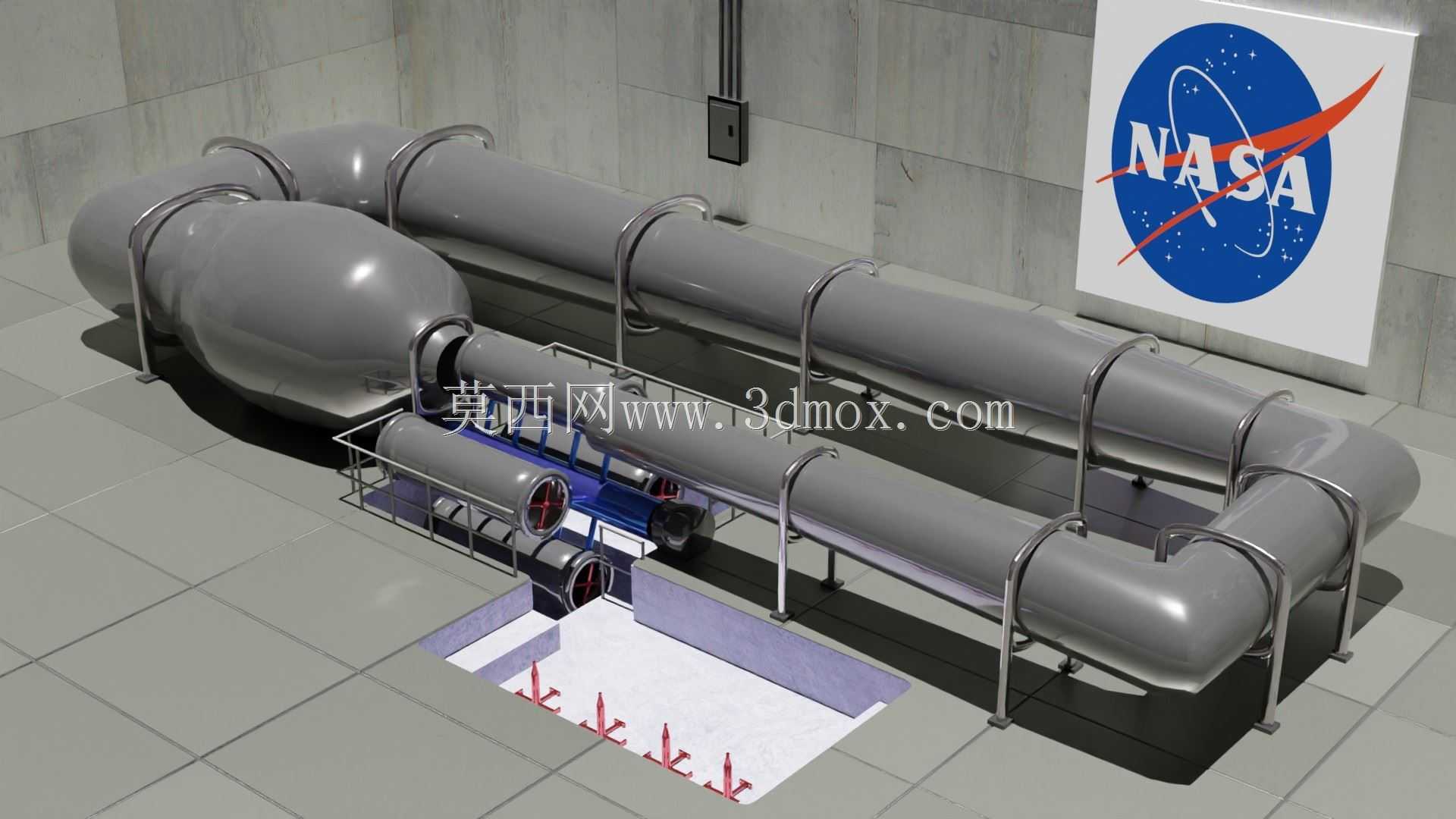

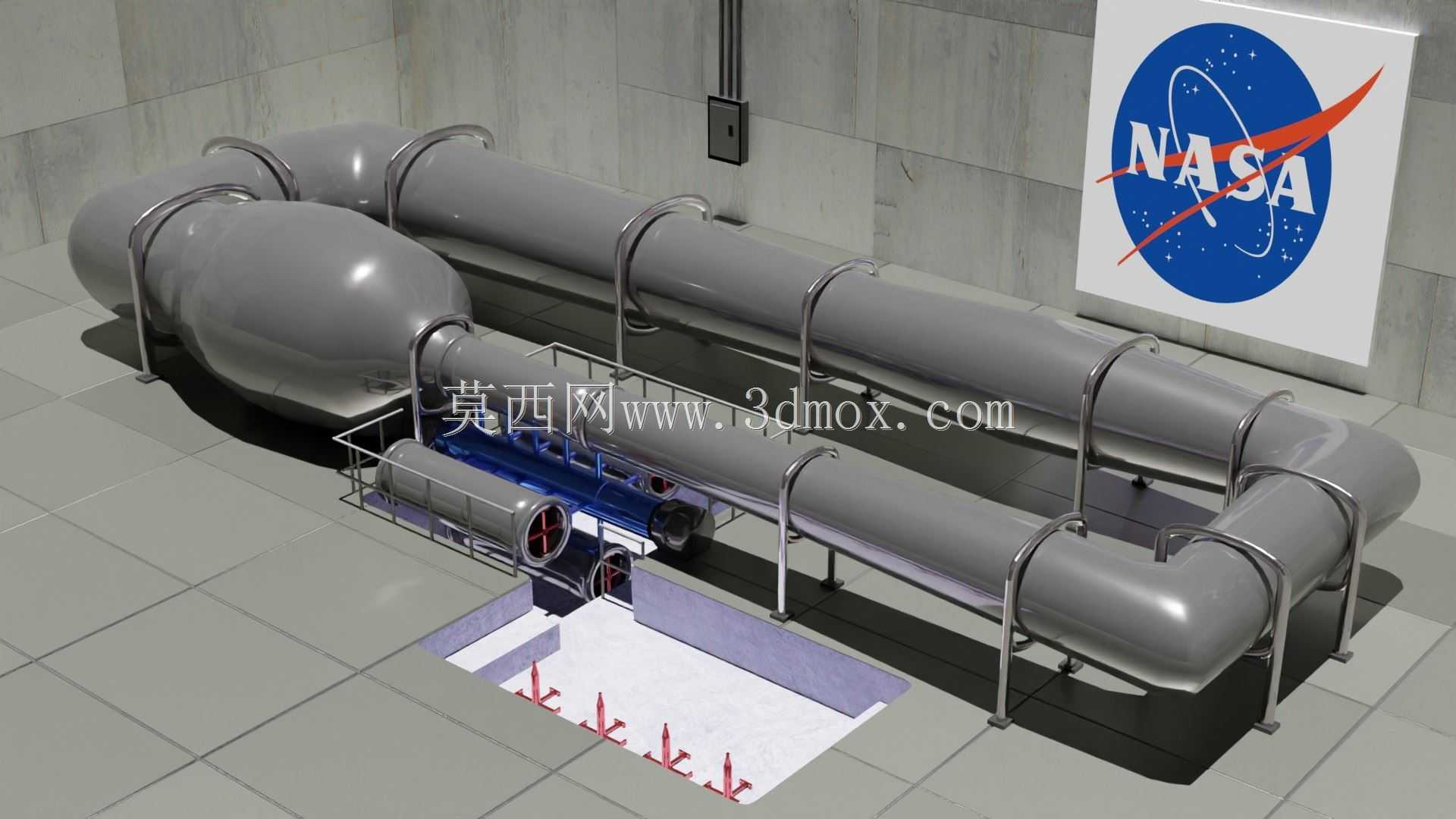

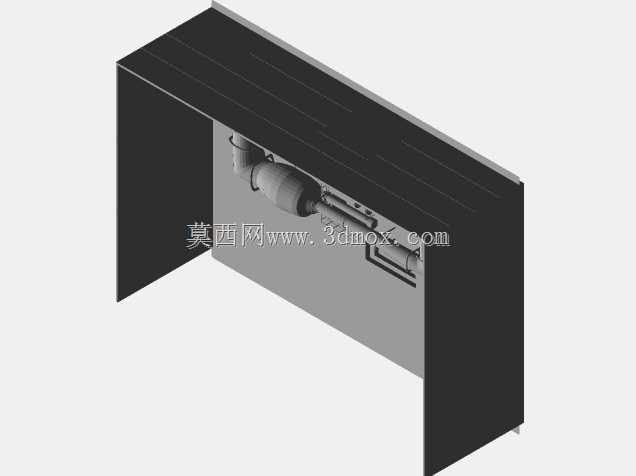

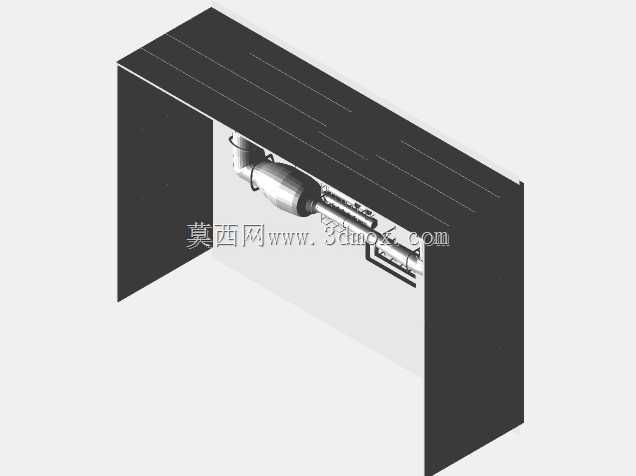

　　这套跨声速风洞试验段结构，核心服务于航空航天领域的飞行器气动性能验证场景，是开展翼型、全机缩比模型跨声速飞行状态模拟的核心载体，可在试验段内构建均匀可控的高速流场，复现飞行器在跨声速区间飞行时的气流扰动、激波产生、气动阻力变化等真实工况，为飞行器气动外形优化、结构强度校核提供可靠的试验数据支撑。从结构功能划分来看，整套试验段包含大曲率回流管道、稳定段、试验舱段、支撑工装几个核心部分，回流管道采用大直径变截面设计，转弯段配置球形整流腔，可大幅降低气流在转弯过程中的涡流损耗，避免流场出现局部紊流影响试验段的气流均匀度；管道外部的支撑支架采用可调式支脚设计，可在安装过程中微调管道的同轴度，保证各段管道对接处的内壁平滑过渡，

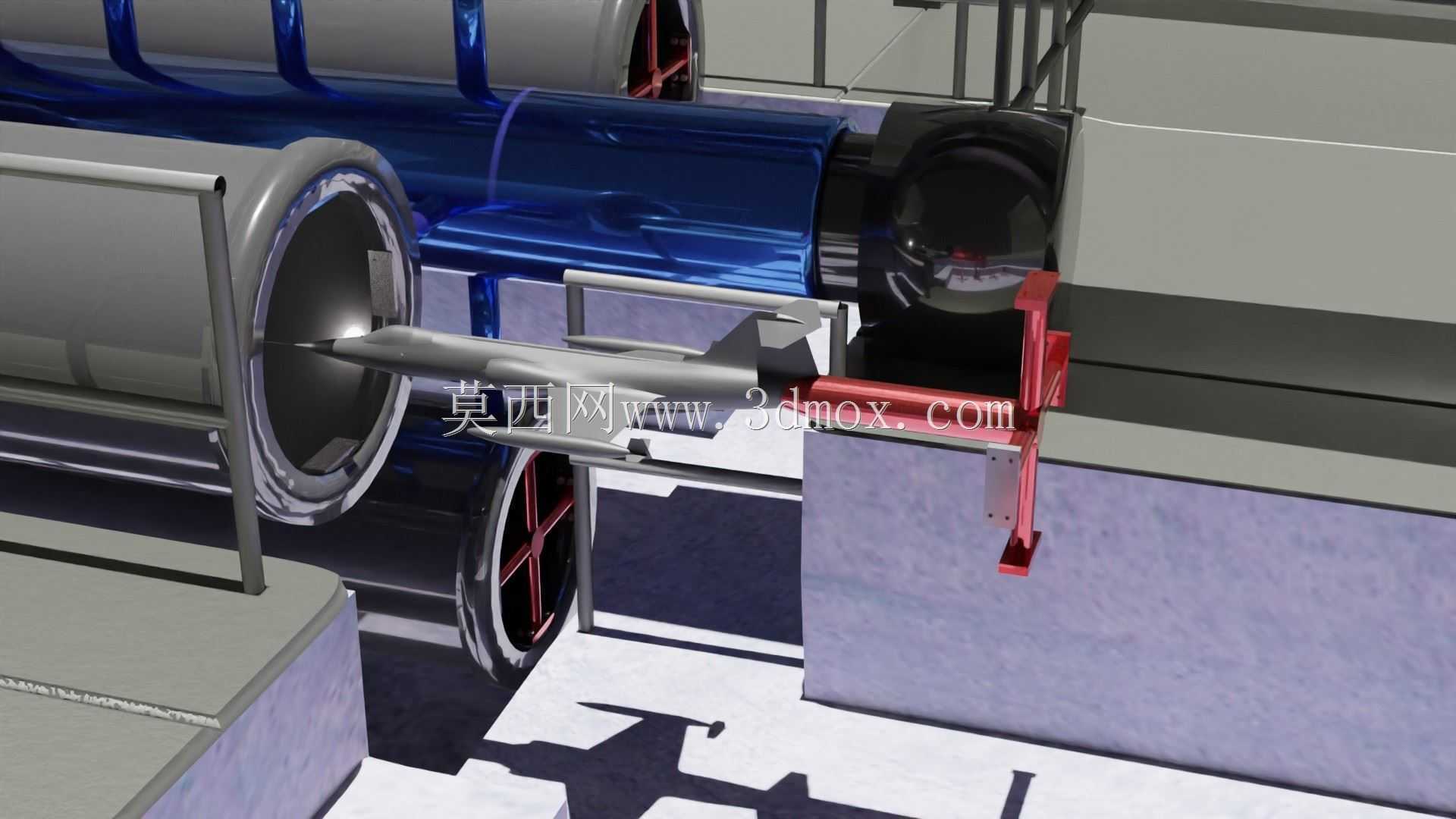

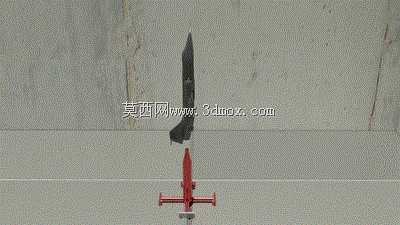

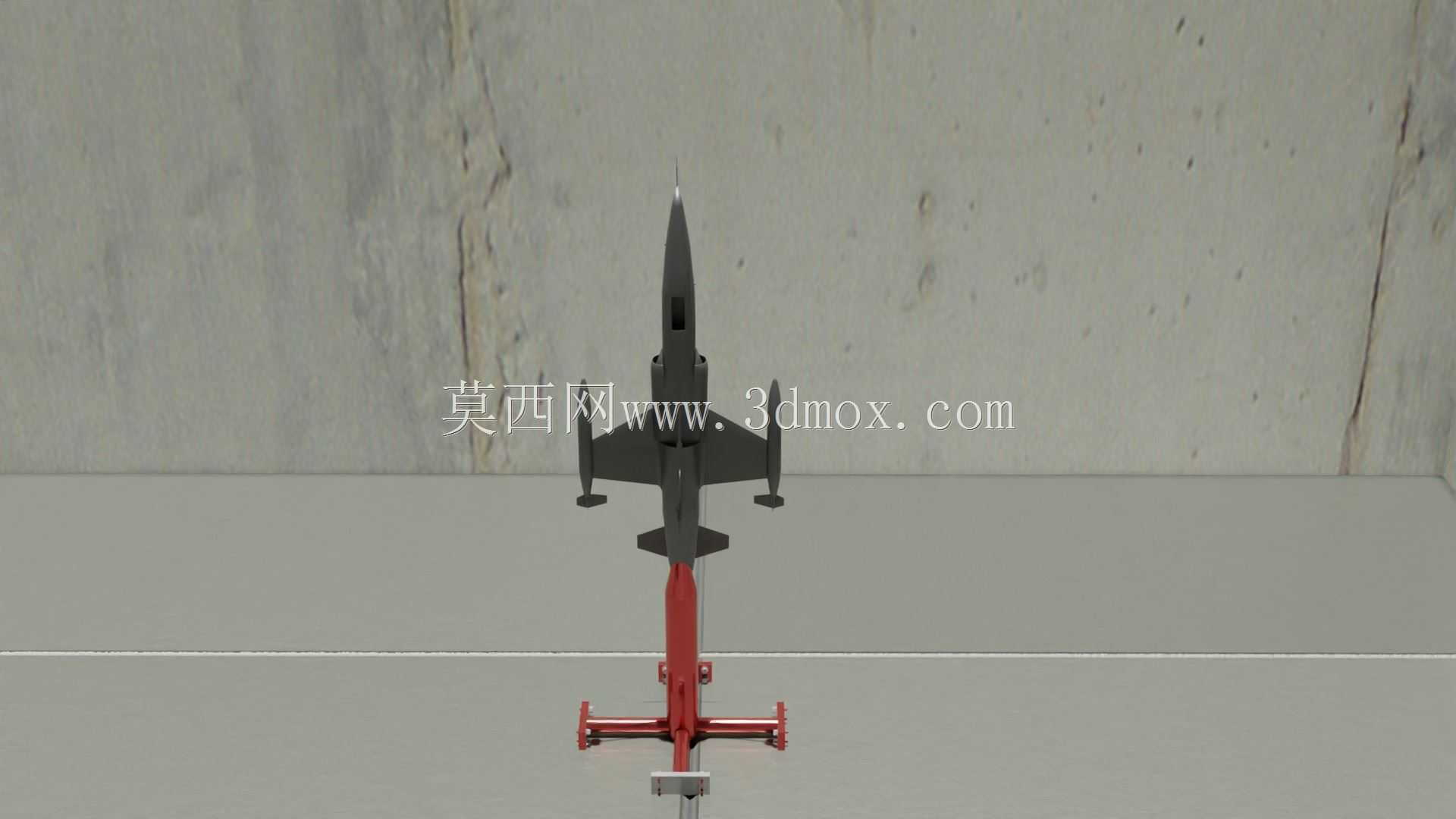

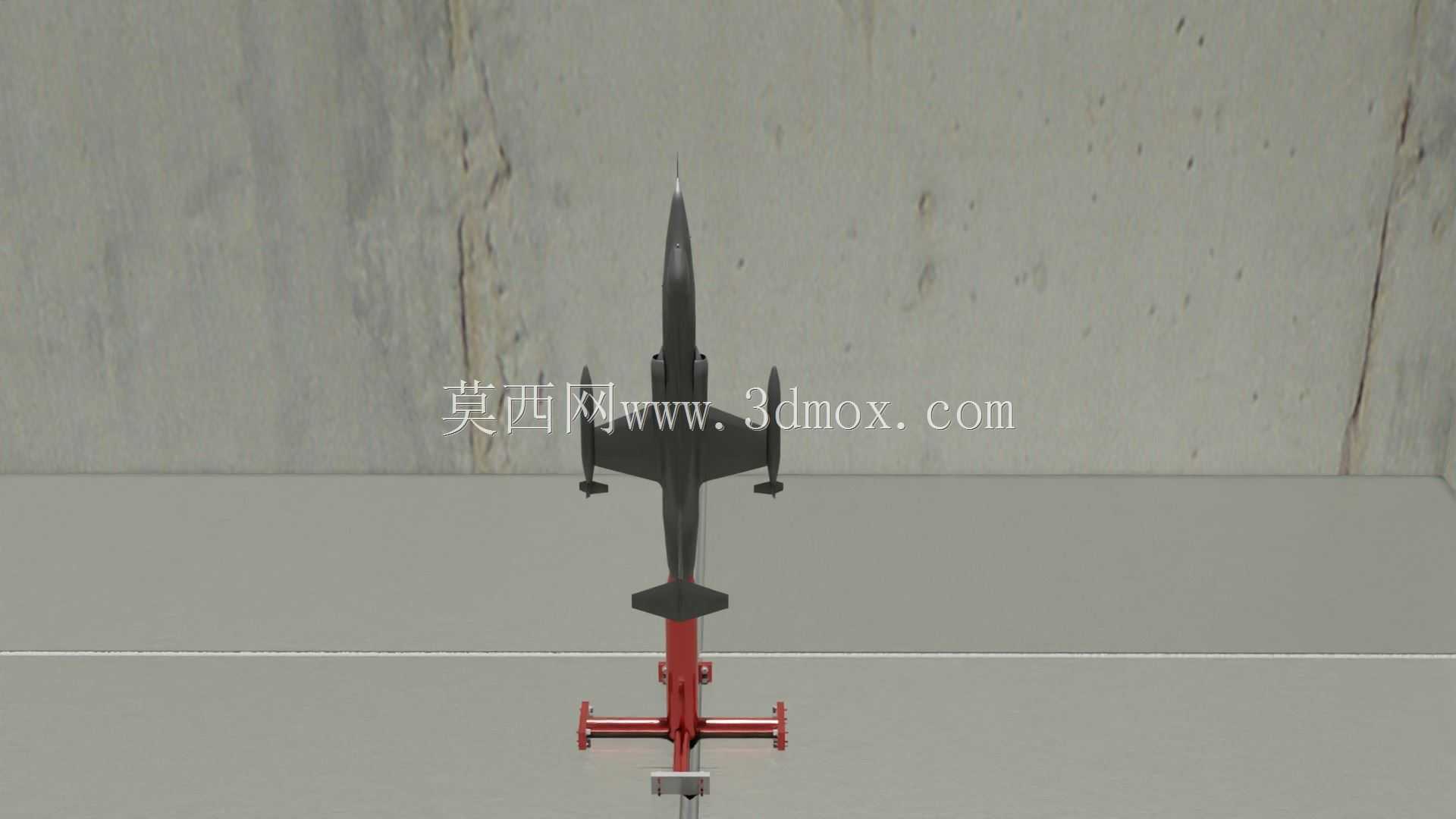

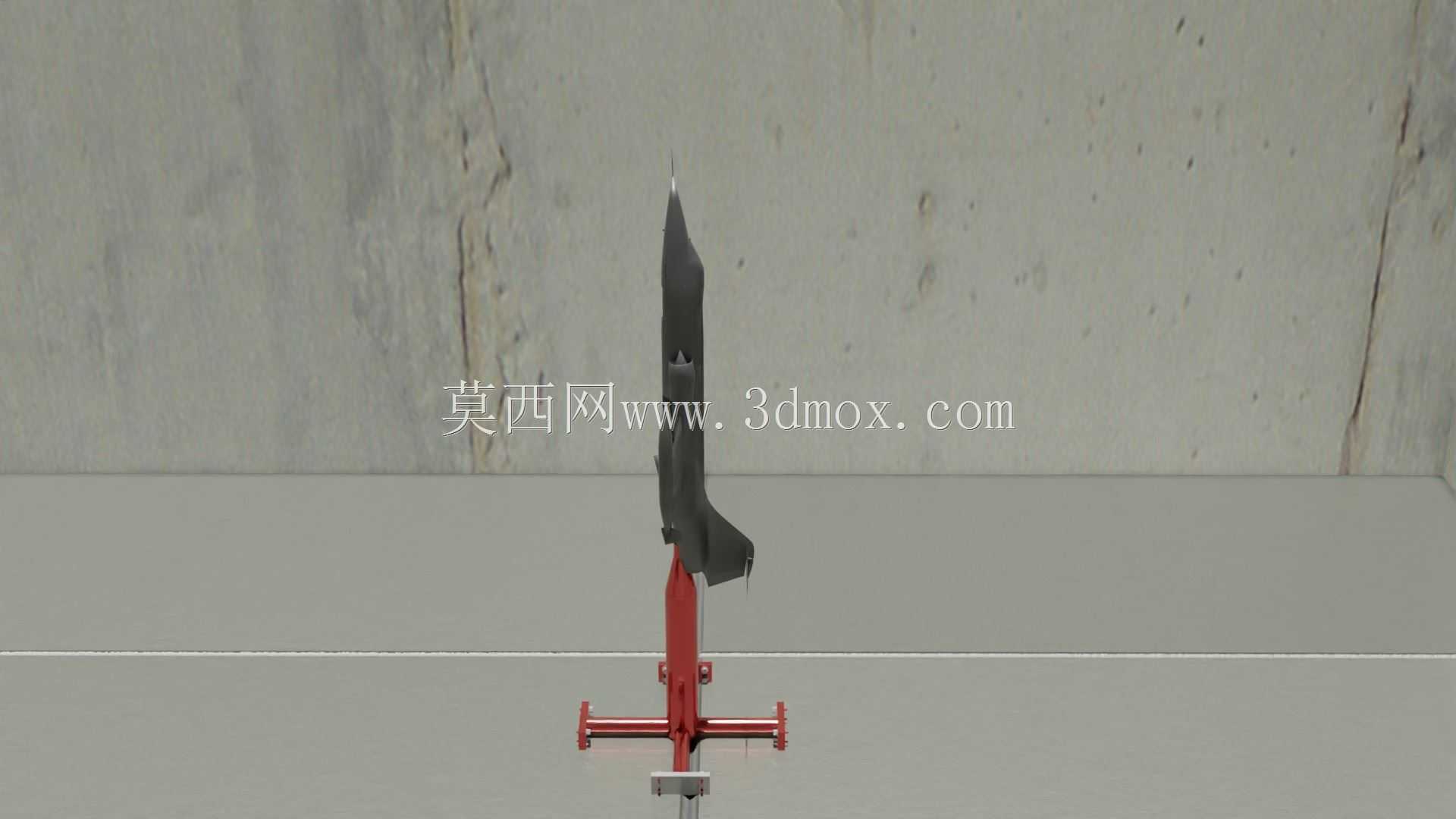

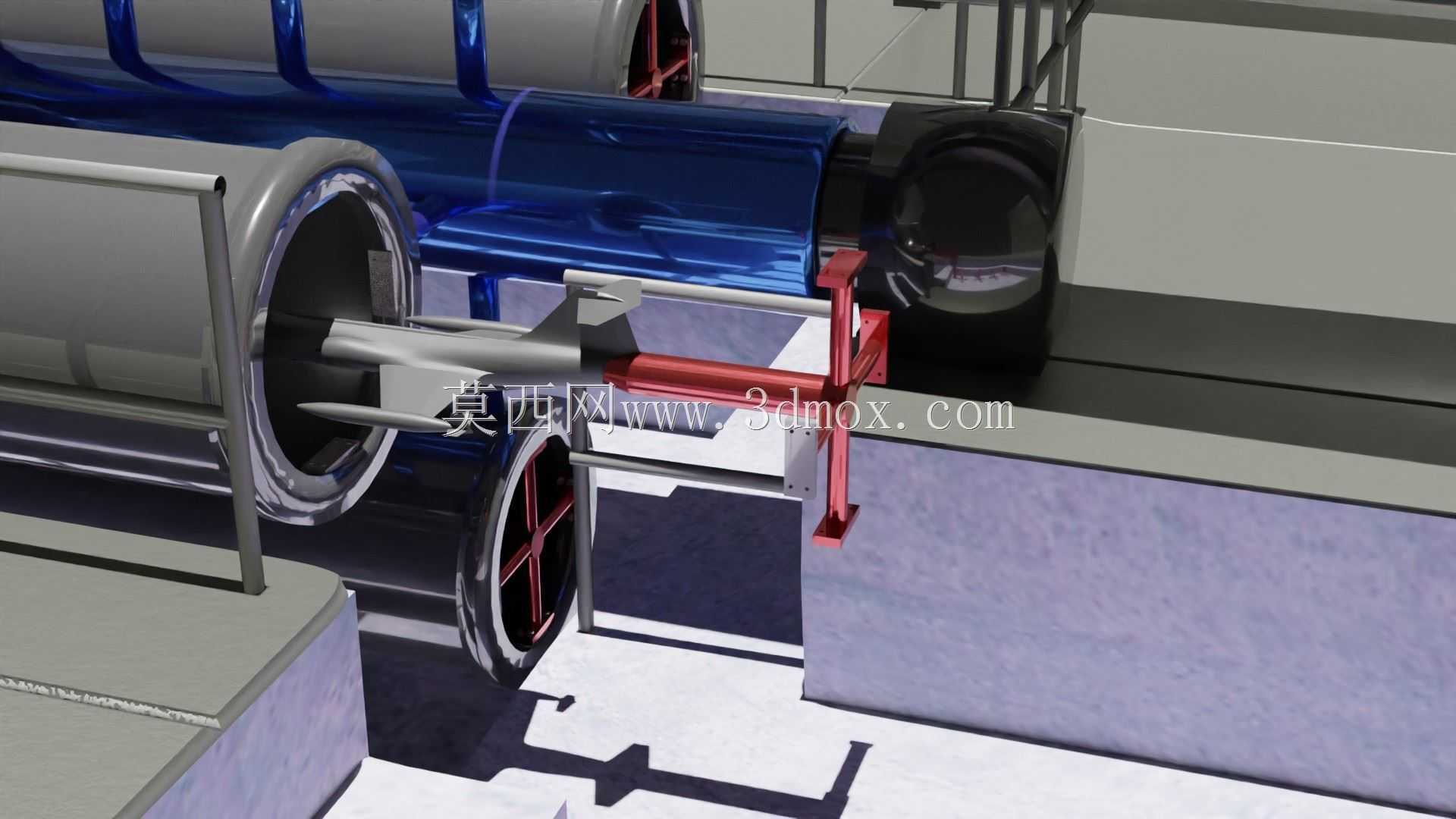

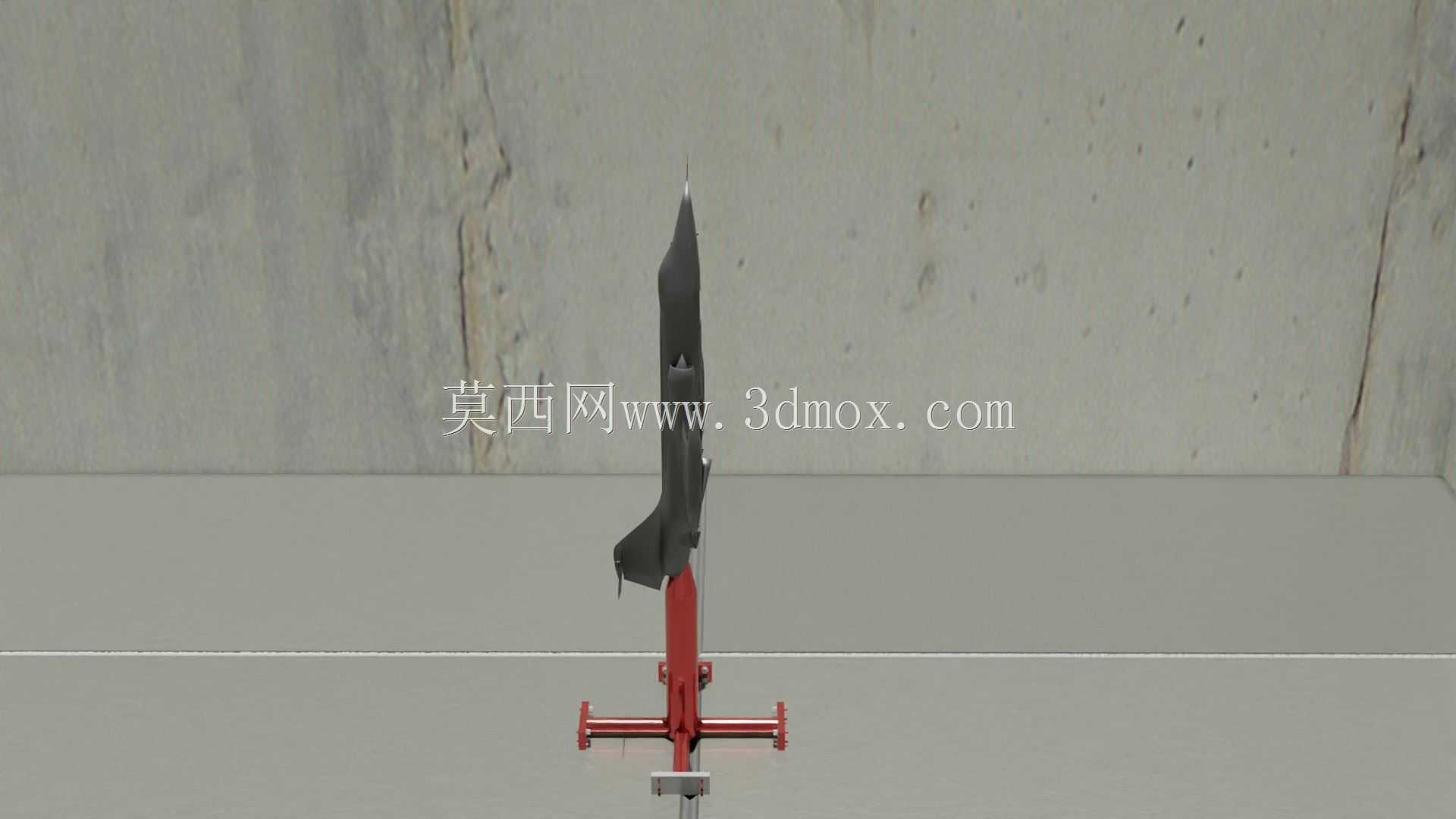

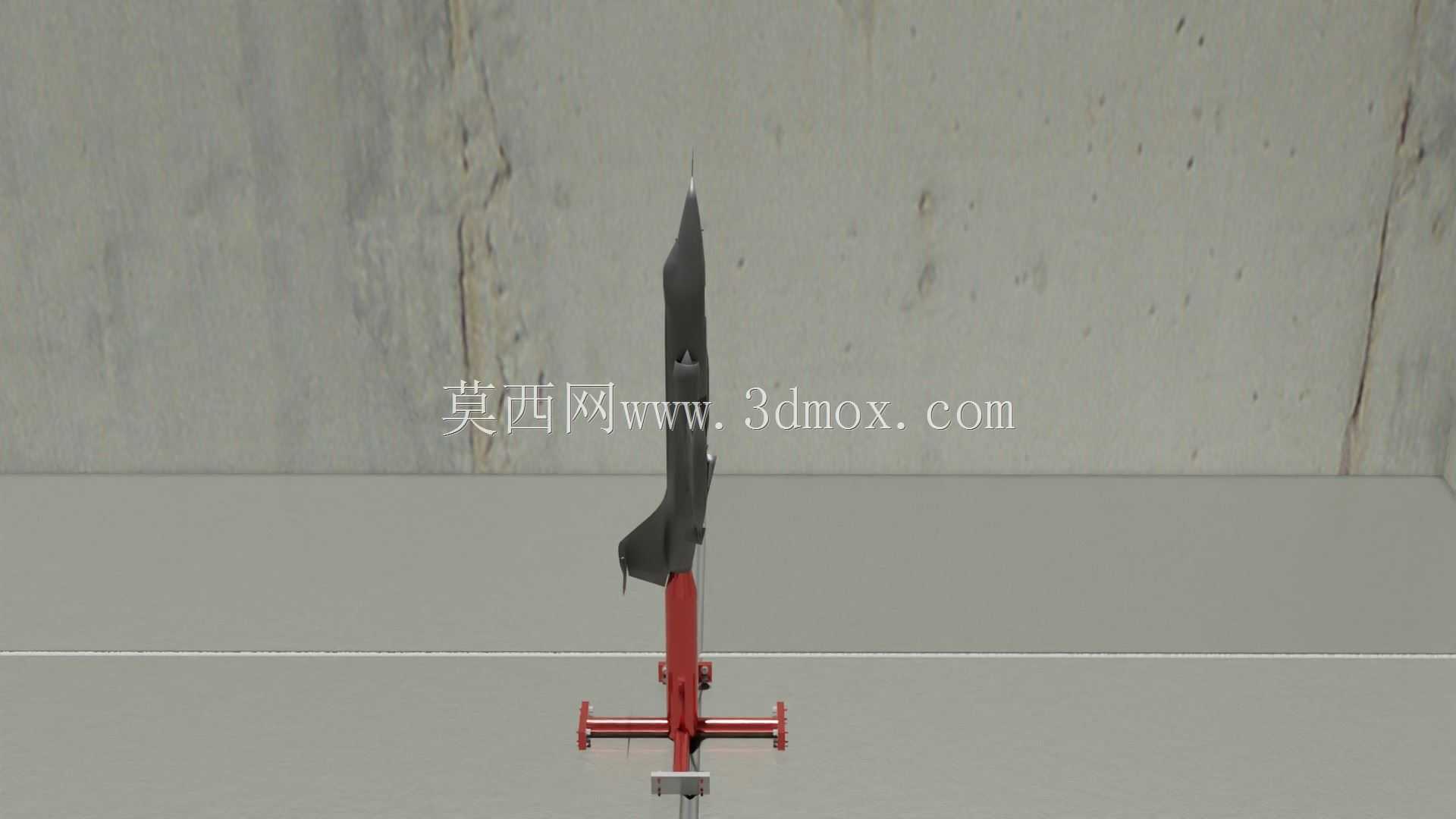

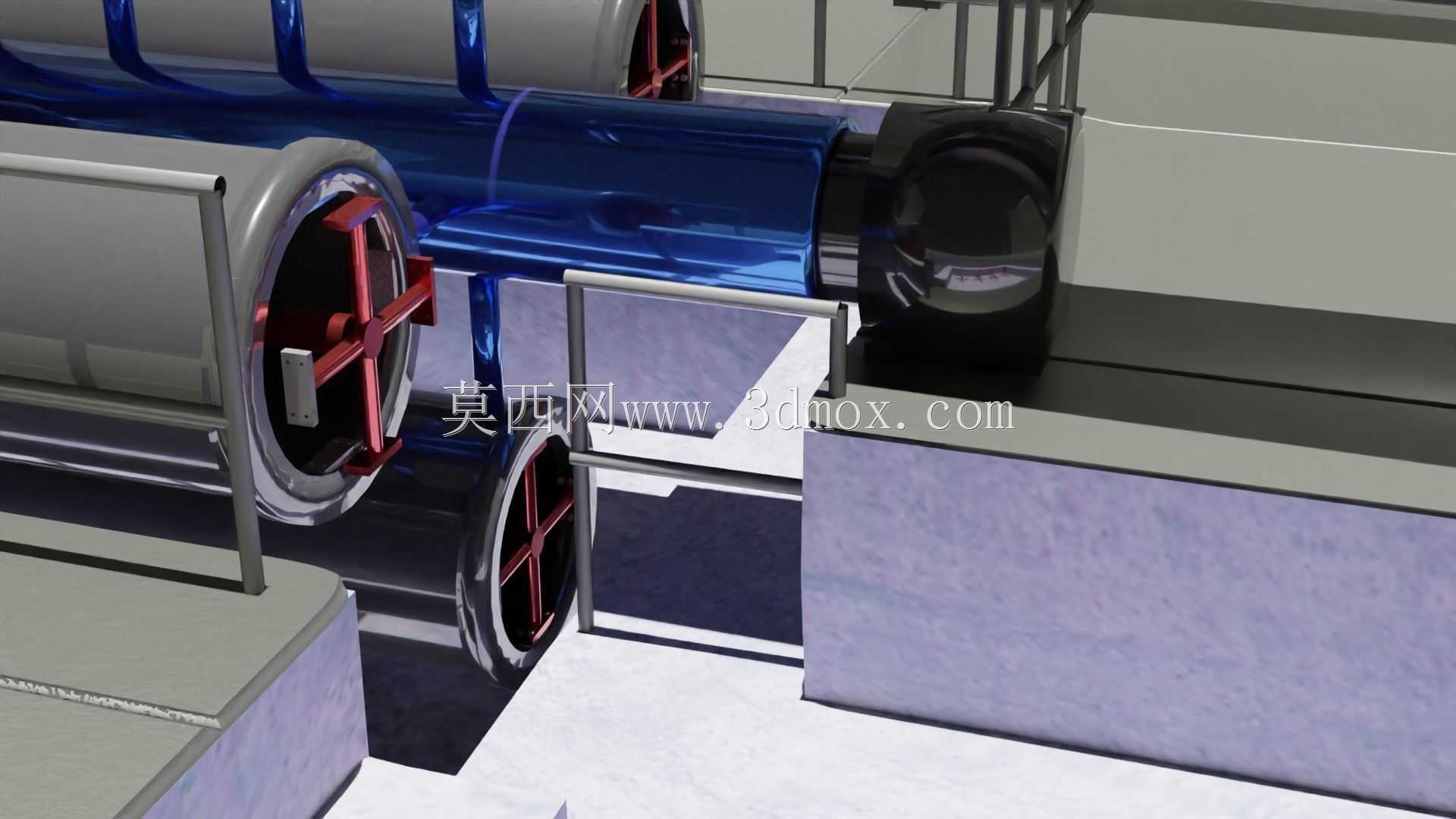

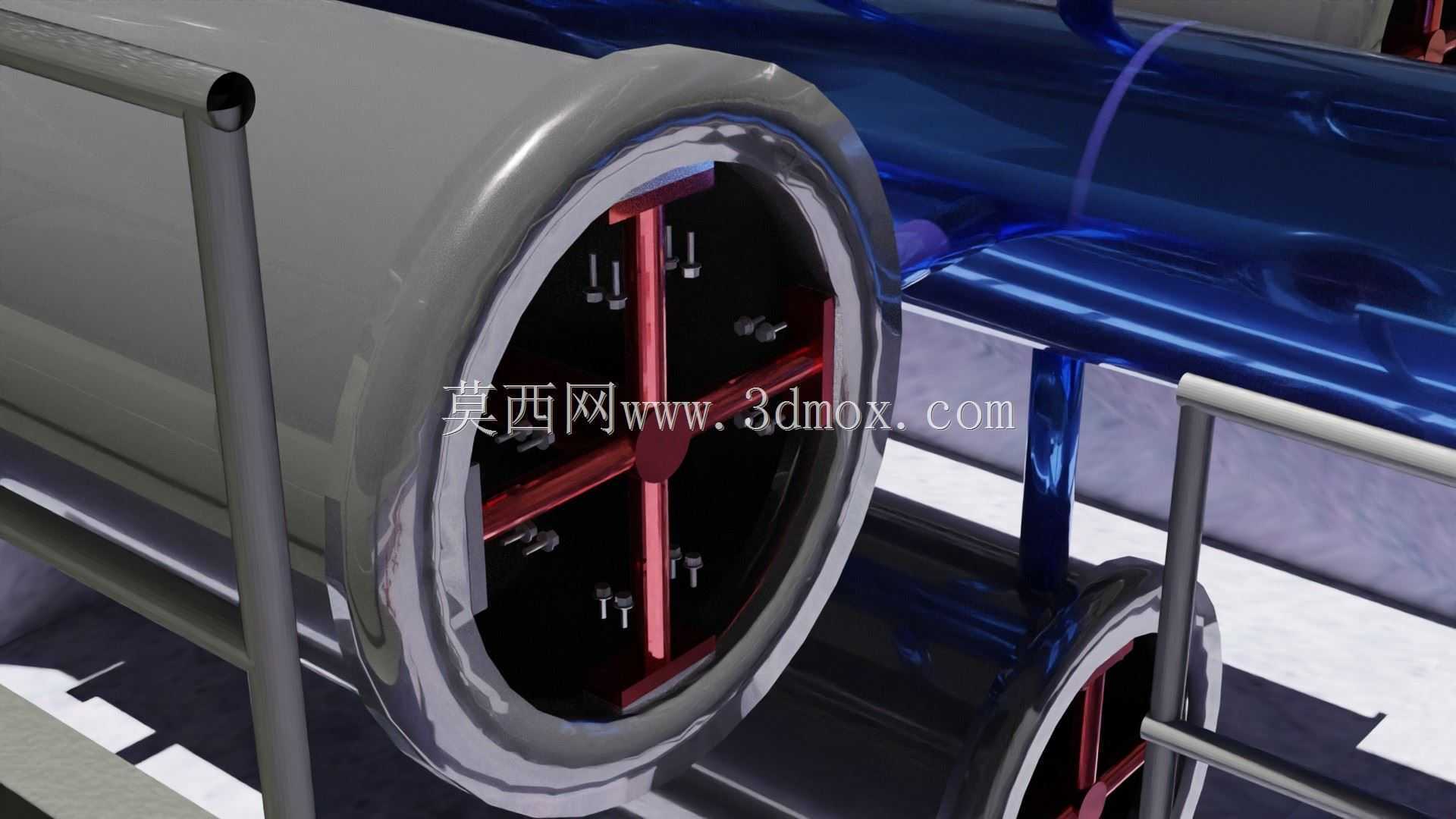

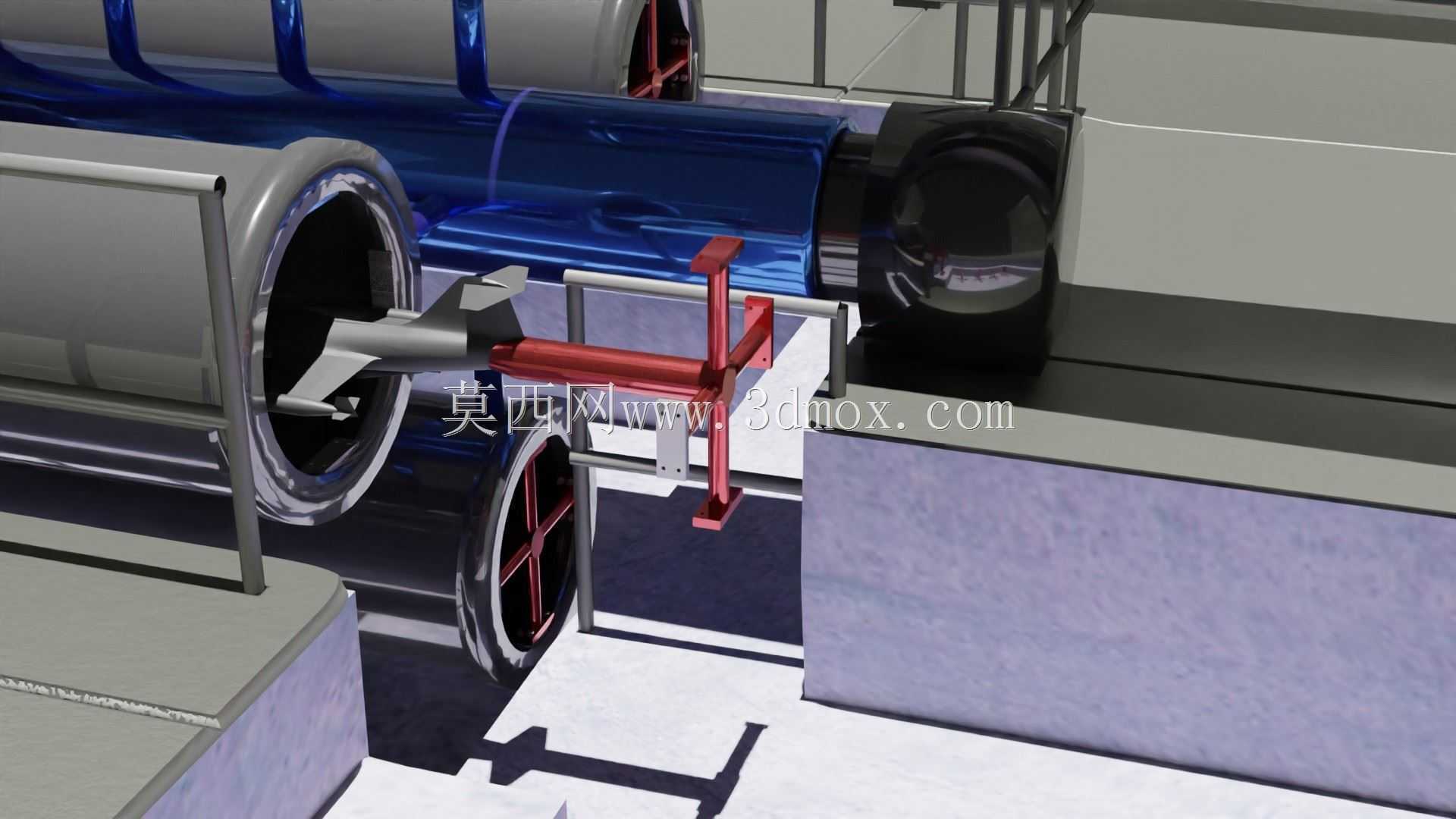

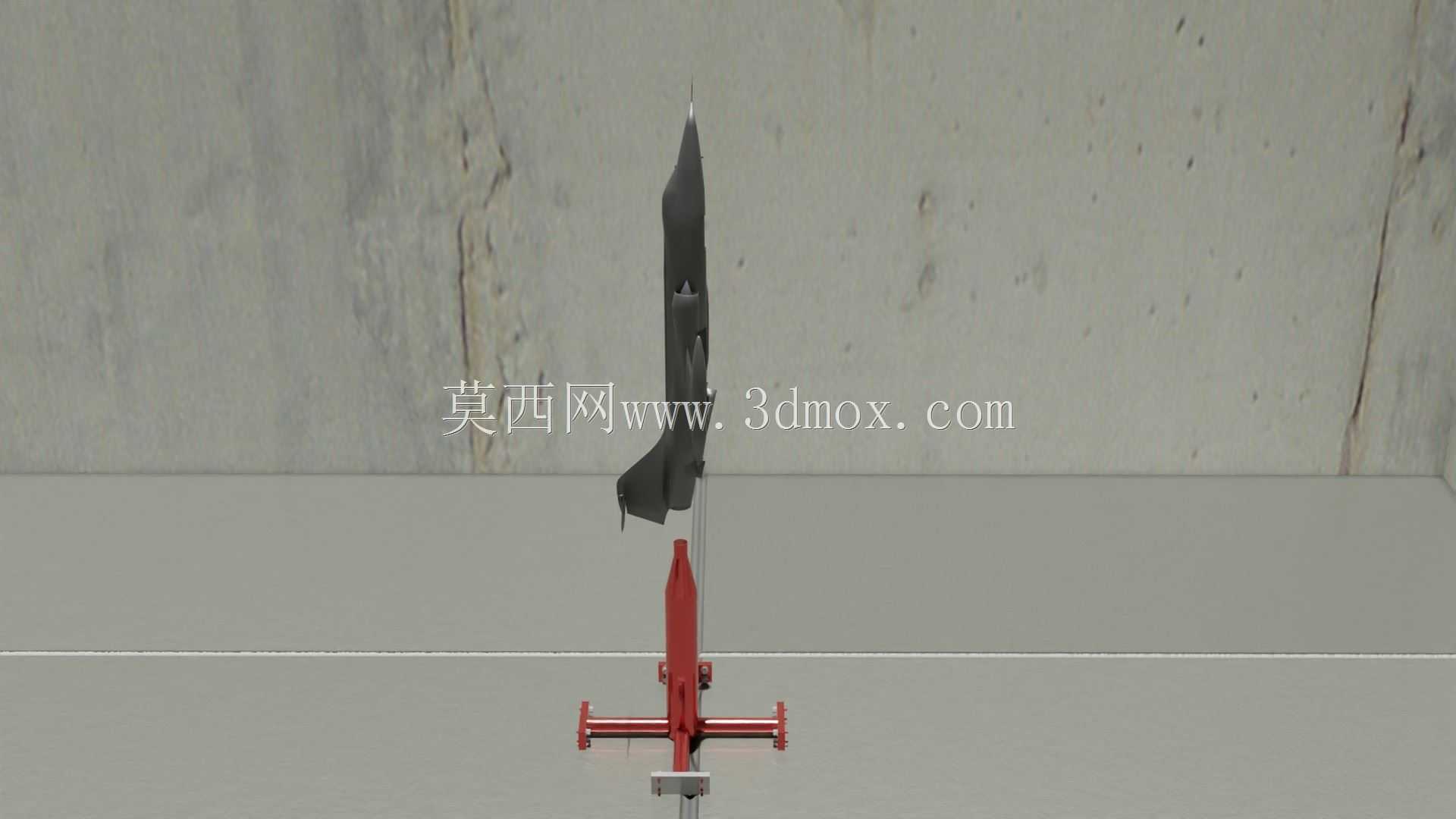

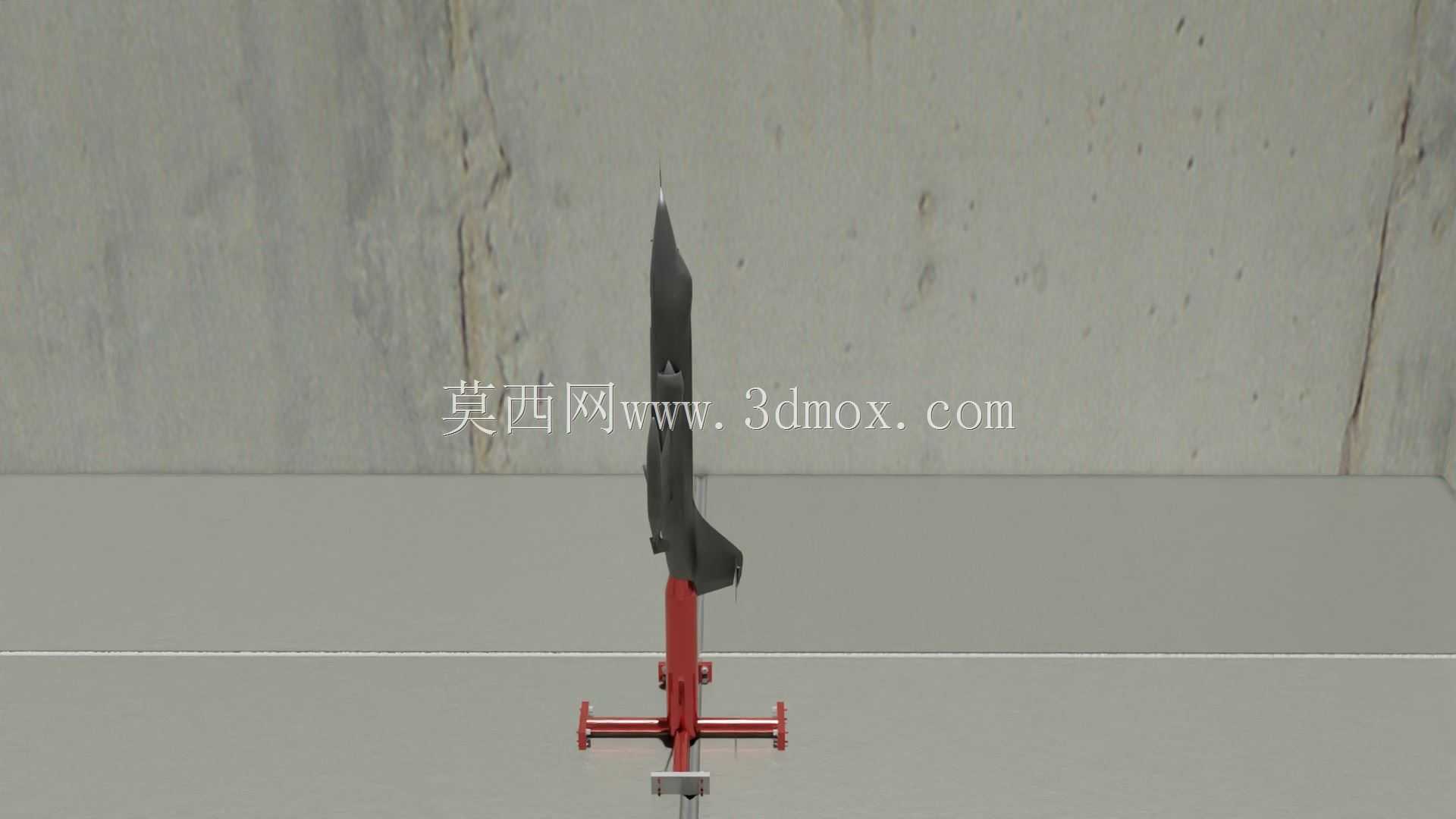

　　避免台阶差引发的气流分离。试验舱段设置有下沉式观察与安装区域，周边预留了光学测试窗口的安装位，可兼容纹影仪、粒子图像测速系统等非接触式测试设备的安装需求，试验段内部的模型支撑机构可实现多自由度姿态调整，满足不同攻角、侧滑角下的试验测试要求。设计过程中优先考虑了流场品质的控制要求，管道内壁的粗糙度控制在Ra1.6以内，所有管道对接处采用止口定位结构，保证对接错位量不超过0.1mm；转弯段的球形整流腔内部配置了多层阻尼网与蜂窝器，可对回流的紊乱气流进行整流，使进入试验段的气流湍流度控制在0.2%以内，满足跨声速试验的流场品质要求。安装边界方面，整套试验段采用平铺式布局，整体占地长度根据试验段口径不同可适配不同场地条件，

　　管道中心距地面的安装高度预留了足够的设备维护空间，下沉式试验舱的深度满足人员进入安装测试模型、调试传感器的操作需求，所有管道支脚的安装位置预留了二次灌浆的固定孔位，可承受高速气流运行时产生的管道振动载荷，避免长期运行出现结构位移。在结构强度设计上，管道壳体采用薄壁承压结构设计，可承受跨声速运行时管道内外的压差载荷，外部的环形加强筋沿管道轴向等距分布，既可以降低壳体的壁厚、控制整体重量，又可以避免管道在负压工况下出现失稳变形；试验舱段的观察窗采用高强度钢化玻璃与金属法兰压接结构，可承受压差载荷同时保证光学测试的透光率要求。整套结构的管路走向经过流场仿真优化，尽可能降低管路的总压损失，配套的整流结构布局经过多轮迭代，

　　可在较宽的风速范围内保持试验段流场的均匀性，既可以开展固定翼飞行器的跨声速气动试验，也可适配航天器返回舱、高速运载器的气动特性测试需求，支撑结构的模块化设计可实现不同功能段的快速拆装，方便根据试验需求更换不同口径的试验段、调整管路布局，适配不同尺寸的测试模型安装要求。
