多旋翼无人机用盘式无刷动力电机结构

　　这款盘式无刷电机主要面向多旋翼无人机动力系统场景，在航拍无人机、行业巡检无人机、小型载重无人机的动力匹配中应用广泛，作为旋翼系统的核心动力输出部件，其性能直接决定飞行器的悬停稳定性、续航时长与负载能力。从实际使用场景来看，这类盘式结构的电机相比同功率常规圆柱电机，轴向尺寸更紧凑，能够降低动力单元的整体安装高度，优化无人机机臂处的重心分布，减少飞行过程中动力单元带来的风阻影响。

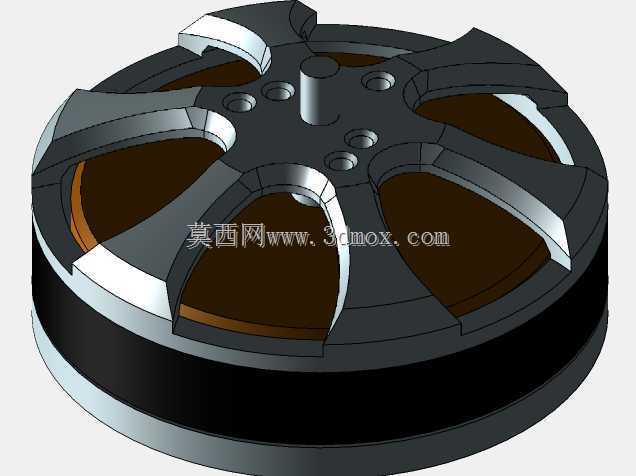

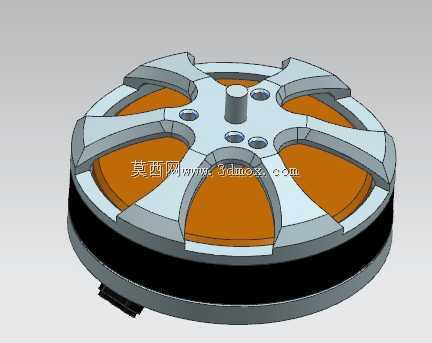

　　从功能特性上看，该电机为外转子无刷结构，外转子直接集成电机外壳与桨叶安装位，动力输出无需额外减速结构，传动效率更高，运转过程中电磁噪音更低，能够适配多旋翼飞行器频繁的转速调整需求，响应速度足以支撑飞控系统的姿态调整指令。模型还原过程中，优先保证了所有安装孔位的位置精度与关键配合尺寸的准确性，电机顶部的四个安装孔位直接对应常用桨座的安装规格，中心定位凸台的尺寸与公差带按照实际产品的配合要求设置，能够直接匹配市面上同规格的快拆桨座与常规螺旋桨夹，不需要二次调整孔位即可完成虚拟装配验证。

　　设计思路上，这类盘式电机的定子绕组采用扁平化排布，在有限的径向空间内最大化绕组的有效导体长度，兼顾扭矩输出与转速区间的平衡，外壳的辐条式结构并非单纯的装饰设计，辐条之间的镂空区域能够形成顺畅的散热风道，电机高负荷运转时，转子带动的气流可以直接穿过镂空区域带走定子绕组产生的热量，避免长时间大油门工况下出现过热退磁问题。需要说明的是，模型中外壳表面的装饰槽结构仅做外形示意，实际生产中这类装饰槽的尺寸公差不影响装配与性能，建模时未做高精度还原，电机内部的绕组、磁钢、轴承等结构未做建模处理，模型仅覆盖外部装配相关的所有结构特征。

　　从安装边界来看，电机底部的安装座尺寸适配常规30mm管径的无人机机臂安装位，底部出线槽的位置与尺寸按照实际产品的走线需求设置，能够避免装配过程中出现电源线挤压磨损的问题。电机的整体径向尺寸、轴向高度均按照实际产品的安装尺寸还原，在做无人机整机结构设计时，可以直接调用该模型完成机臂的动力单元装配干涉检查，验证桨叶与机臂、机身的安全距离，也可以用于动力系统的重量配平计算，外壳的辐条外形也可以直接用于渲染场景中的整机效果展示。在实际选型匹配中，这类KV值的盘式电机通常适配15-17寸规格的螺旋桨，搭配6S锂电池供电时能够输出足够的单轴拉力，满足3-5kg级多旋翼无人机的动力需求，模型还原的安装接口完全匹配该动力配置下的常用配件规格，结构设计人员可以直接基于该模型完成动力系统的装配设计，不需要反复核对外部安装尺寸，能够缩短整机设计阶段的建模周期，减少前期尺寸核对的工作量。
