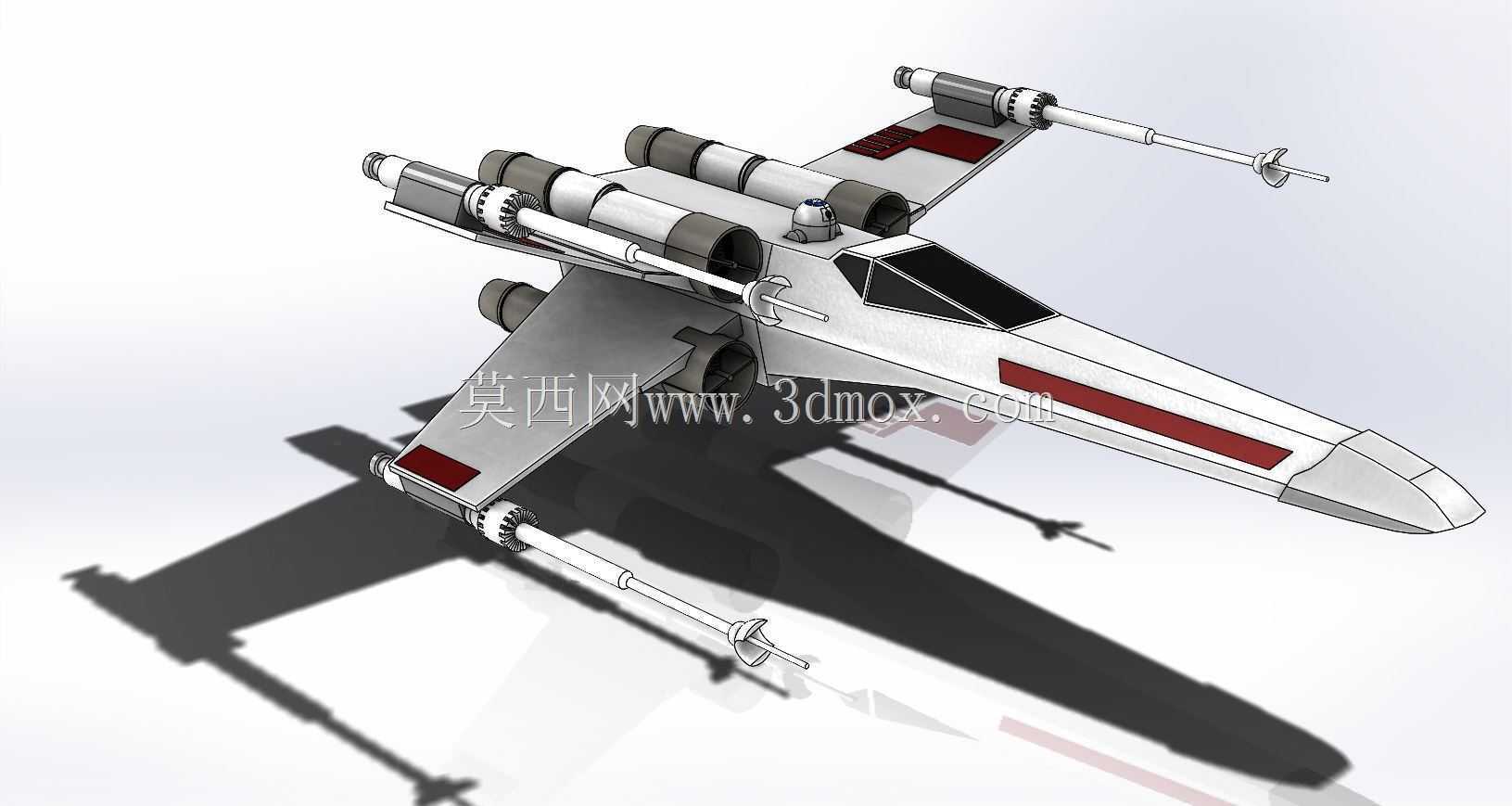

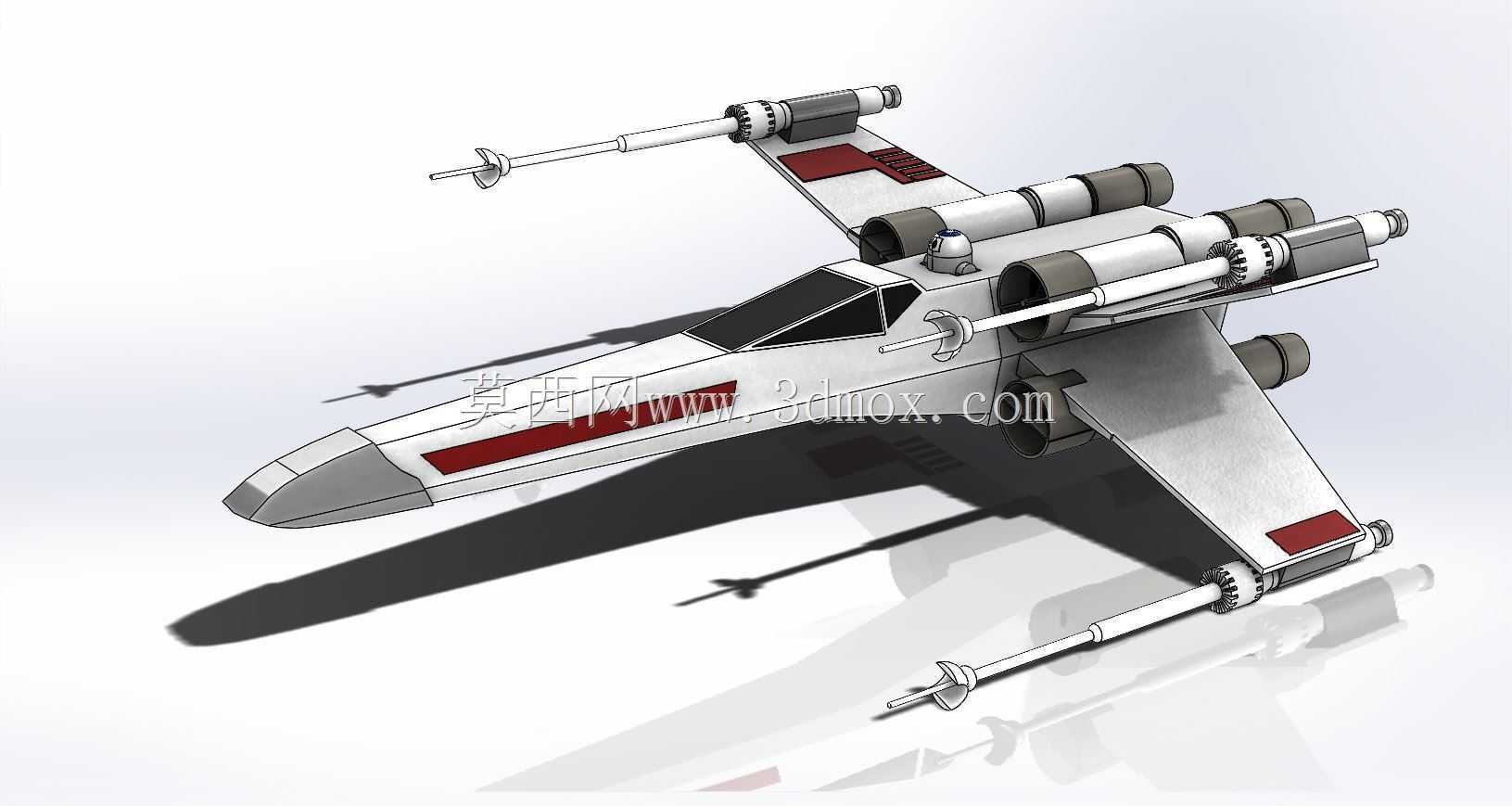

星球大战X翼科幻战机外观结构设计

　　这款X翼构型的科幻飞行器设计，脱胎于经典科幻IP中的星际战机设定，在建模过程中完全还原了其标志性的四翼分体布局，区别于常规固定翼飞行器的翼面设计，四片机翼在常态下呈收拢贴合状态，进入作战姿态时可展开为X形排布，每片机翼的翼根位置都预留了动力单元的安装接口，翼尖处集成了机载武器的挂载点位，整体气动外形虽然是科幻设定，但在建模时依然遵循了高速飞行器的减阻逻辑，机头位置采用尖锐的棱边修型，座舱段采用整体式透明舱盖的曲面造型，和机身主体的折线蒙皮形成流畅过渡，没有出现曲面衔接的断差问题。

　　从结构设计的细节来看，机身主体采用了分段式的建模逻辑，从前到后依次为雷达舱段、座舱段、主设备舱段、尾段动力舱，每一段的蒙皮接缝都做了嵌入式的刻线处理，还原了实机装配的接缝效果，机身上表面的红色标识条带完全贴合蒙皮曲面做了投影贴合，没有出现贴图拉伸的问题。四片机翼的铰接结构做了可动的装配约束，在三维环境中可以模拟机翼展开、收拢的全行程动作，铰接点的位置设置在机身中部的承力框位置，每片机翼的铰接轴都做了同轴度约束，避免展开过程中出现翼面干涉的问题。翼面下方挂载的武器模型，采用了圆柱加锥形头部的造型，和翼下挂点的接口做了精准的配合约束，挂点位置的承力凸台也做了细节还原，没有出现悬空或者穿模的问题。

　　在实际的应用场景中，这类科幻飞行器模型主要用于影视道具的3D打印制作、科幻主题展陈的模型展品、以及航模爱好者的静态拼装模型参考，在做3D打印适配的时候，模型的所有壁厚都控制在1.2mm以上，悬空角度大于45度的位置都做了自支撑的结构优化，不需要额外添加过多支撑就可以完成FDM工艺的打印，打印完成后可以通过铰接点的活动结构实现机翼姿态的调整，满足不同展示场景的需求。如果用于展陈模型的制作，模型的外形尺寸可以按照等比例缩放的逻辑调整，原始模型的机身长度控制在320mm左右，翼展在展开状态下为280mm，收拢状态下翼展为160mm，整体尺寸适配常规的1:72静态模型比例，安装底座的预留接口设置在机身腹部的重心位置，搭配通用的亚克力支架就可以完成飞行姿态的展示，不需要额外做配重调整。

　　从建模的设计思路来说，整个模型没有采用一体化的建模方式，而是按照实际飞行器的装配逻辑拆分了17个独立的零部件，包括机身主体、四片机翼、四组翼载武器、座舱盖、尾喷口组件、机身表面的传感器凸起部件，每个零部件之间都保留了0.1mm的装配间隙，既可以满足3D打印后的拼装需求，也可以在渲染场景中单独拆分做爆炸图的展示效果。机身表面的细节处理上，没有添加过多冗余的刻线，而是参考了真实战机的蒙皮分块逻辑，在机身承力框的对应位置做了蒙皮接缝的刻画，既保证了细节的丰富度，也不会因为刻线过多导致模型面数过高，影响后续的渲染或者3D切片处理。尾喷口的位置做了内凹的环形结构设计，模拟了矢量喷口的调节叶片造型，喷口内壁做了轻微的倒角处理，避免打印过程中出现壁厚过薄的问题。

　　在安装边界的考量上，模型的所有外凸部件都做了圆角过渡处理，机翼的前缘后掠角为42度，后缘前掠角为18度，展开状态下相邻机翼之间的夹角为28度，完全不会出现翼面之间的干涉问题，机身上的所有凸起部件的高度都控制在5mm以内，在搬运或者展示过程中不容易出现磕碰断裂的问题。如果用于动态航模的改装，机身中部的主设备舱预留了直径20mm的空腔，可以容纳常规的微型接收机、电池以及动力组件，机翼的铰接位置预留了舵机安装的空位，不需要对机身主体做大量的切削改造就可以完成动力组件的加装，翼根位置的承力结构厚度达到了3mm，完全可以承受飞行过程中的气动载荷，不会出现翼面断裂的问题。

　　整体模型的曲面质量全部达到G2连续，没有出现曲面褶皱、多面共边的拓扑问题，不管是用于静帧渲染、3D打印制作还是动画制作的资产，都不需要做额外的拓扑修复，导入到常用的三维软件中都可以保持完整的装配约束关系，不会出现零部件错位的问题。
