燃油箱盖铰接式杠杆结构设计

　　在燃油供给系统的密封结构设计中，油箱盖的锁止与开启可靠性直接关系到燃油存储安全与使用便利性，这类铰接式杠杆正是油箱盖锁止机构里的核心传力零件，日常接触的乘用车、小型通用动力机械的燃油箱盖内部，都能找到这类结构的身影。从实际使用场景来看，该零件需要在用户按压油箱盖开启按键时，将锁止销的直线位移转化为绕铰接点的摆动动作，同时在闭合状态下承受油箱内部燃油蒸汽产生的微正压，保证锁止状态不会出现松脱、渗漏的问题。

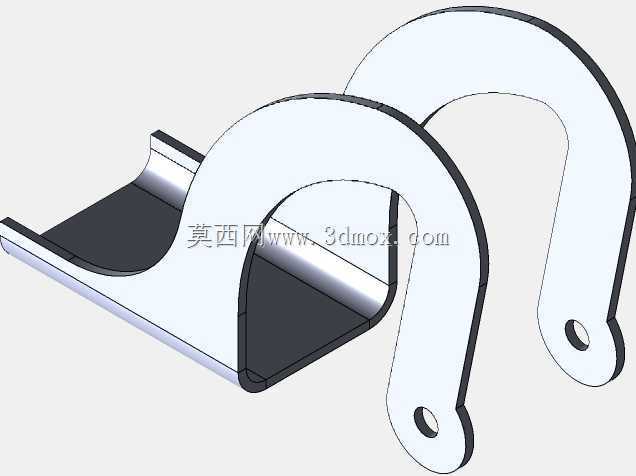

　　从结构功能特性上拆解，该零件采用一体化冲压弯折成型工艺，主体为带弧形过渡的弯折承力板，两侧延伸出带铰接孔的弯臂，弯折形成的U型槽结构刚好卡在油箱盖的锁止基座上，两个铰接孔分别对应基座上的固定销轴与锁止销的连接位，当用户触发开启动作时，外力作用在杠杆的受力端，弯臂绕固定销轴转动，带动锁止销回缩，解除对油箱盖卡扣的限位，实现油箱盖的弹开；闭合时用户按压油箱盖，卡扣推动杠杆反向转动，锁止销在复位弹簧作用下卡入卡扣的限位槽，完成锁止动作。

　　设计这类杠杆结构时，首先要考虑的是运动过程中的干涉问题，弯臂的弧形轮廓是经过运动包络校核的，在整个转动行程中，杠杆不会与油箱盖的塑料壳体、内部的复位弹簧、密封胶圈发生剐蹭，弧形过渡的弯折处做了圆角处理，避免冲压成型时出现应力集中导致的开裂，同时也能减少运动过程中与相邻零件的摩擦阻力。铰接孔的位置精度是整个结构的核心，两个孔的中心距公差需要控制在±0.05mm范围内，否则会出现转动卡滞、锁止不到位的问题，孔边缘做了翻边处理，既提升了孔位的结构强度，也能增加与销轴的接触面积，减少长期转动带来的磨损量。

　　从安装边界来看，该杠杆的整体厚度与冲压板材厚度一致，通常选用1.2mm-1.5mm厚的冷轧钢板，表面做棕褐色电泳处理，提升耐燃油蒸汽腐蚀的能力，弯折后的U型槽内宽需要比基座的安装位宽度大0.2mm左右，保证安装后有足够的活动间隙，不会出现卡滞；两侧弯臂的外轮廓宽度要小于油箱盖内部的安装腔宽度，预留至少1mm的安全间隙，避免车辆行驶过程中因振动产生异响。铰接孔的直径比配套销轴直径大0.1mm，既保证转动灵活，又不会因间隙过大产生旷量，导致锁止位置出现偏差。

　　在实际建模过程中，这类冲压件需要重点处理弯折处的中性层偏移问题，按照板材厚度与弯折半径设置正确的K因子，保证展开后的毛坯尺寸与实际冲压工艺匹配，避免生产时出现尺寸超差；同时要对所有锐边做倒钝处理，防止装配过程中划伤操作人员，也避免长期使用中割伤相邻的橡胶密封件。零件的受力端做了局部压型加强，提升按压时的结构刚度，不会因长期反复受力出现弯折变形，保证整个锁止机构的使用寿命能覆盖整车的使用周期，不需要单独维护更换。

　　这类杠杆结构看似简单，实则需要兼顾运动可靠性、结构强度、耐腐蚀性、装配便利性等多方面的要求，每一处轮廓尺寸、弯折角度、孔位公差都需要结合实际装配关系反复校核，任何一个尺寸出现偏差，都可能导致油箱盖无法正常开启或者锁止不严，出现燃油蒸汽泄漏甚至燃油溢出的安全隐患。在做三维建模时，还需要模拟整个转动行程的运动状态，验证不同位置的受力情况，确保杠杆在最大受力位置时的应力在材料屈服强度范围内，不会出现塑性变形，同时要考虑冲压工艺的可行性，避免出现无法成型的倒扣或者过小的弯折半径，保证设计的结构能够直接落地生产，不需要额外的工艺调整。
