哥伦比亚号航天飞机外贮箱与助推器组合结构

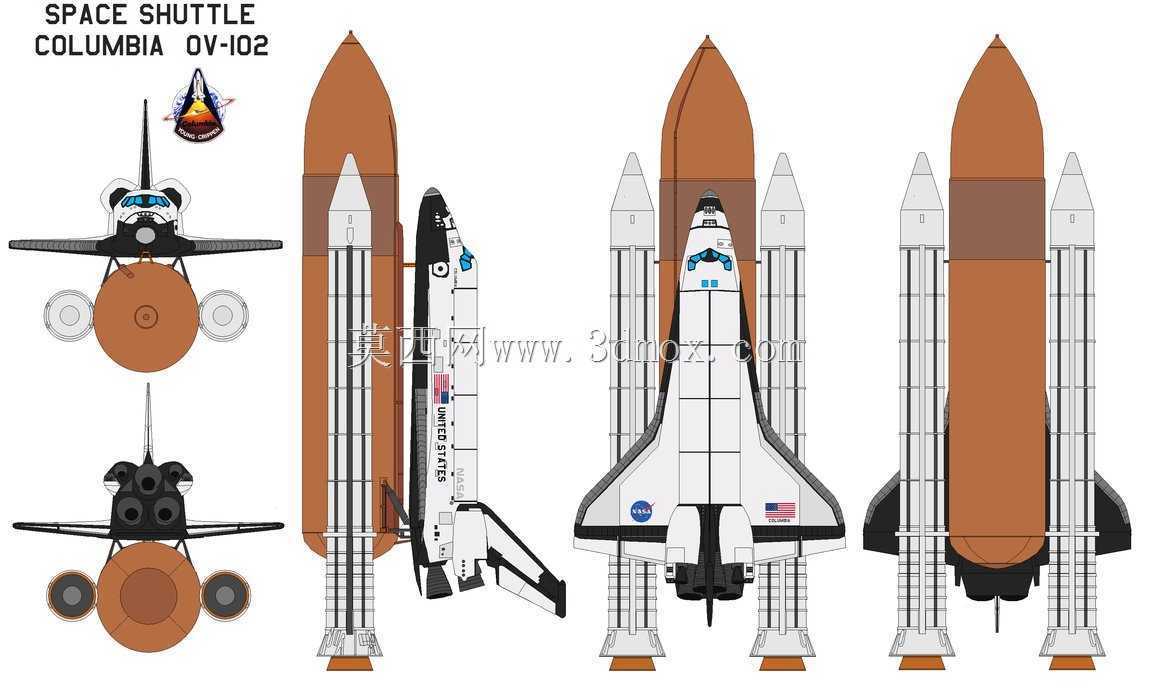

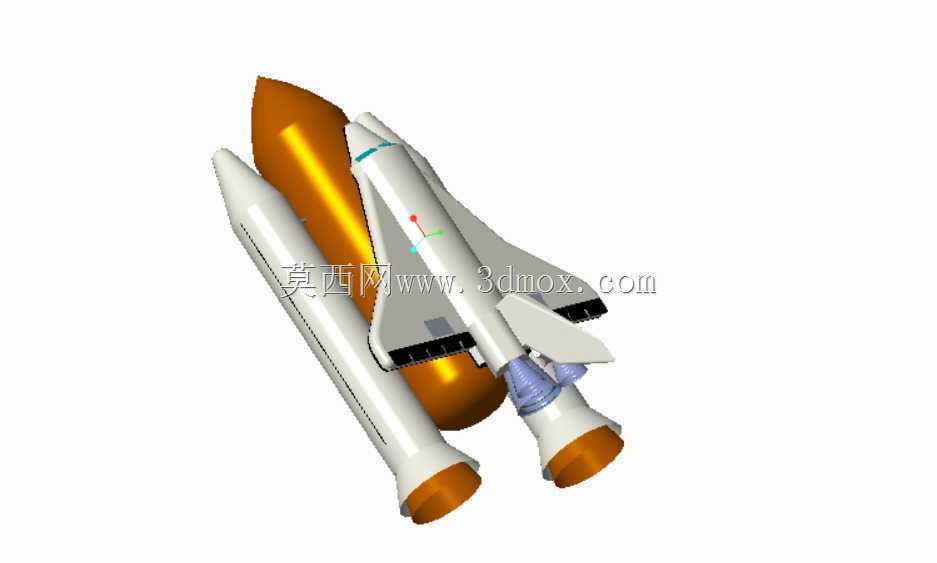

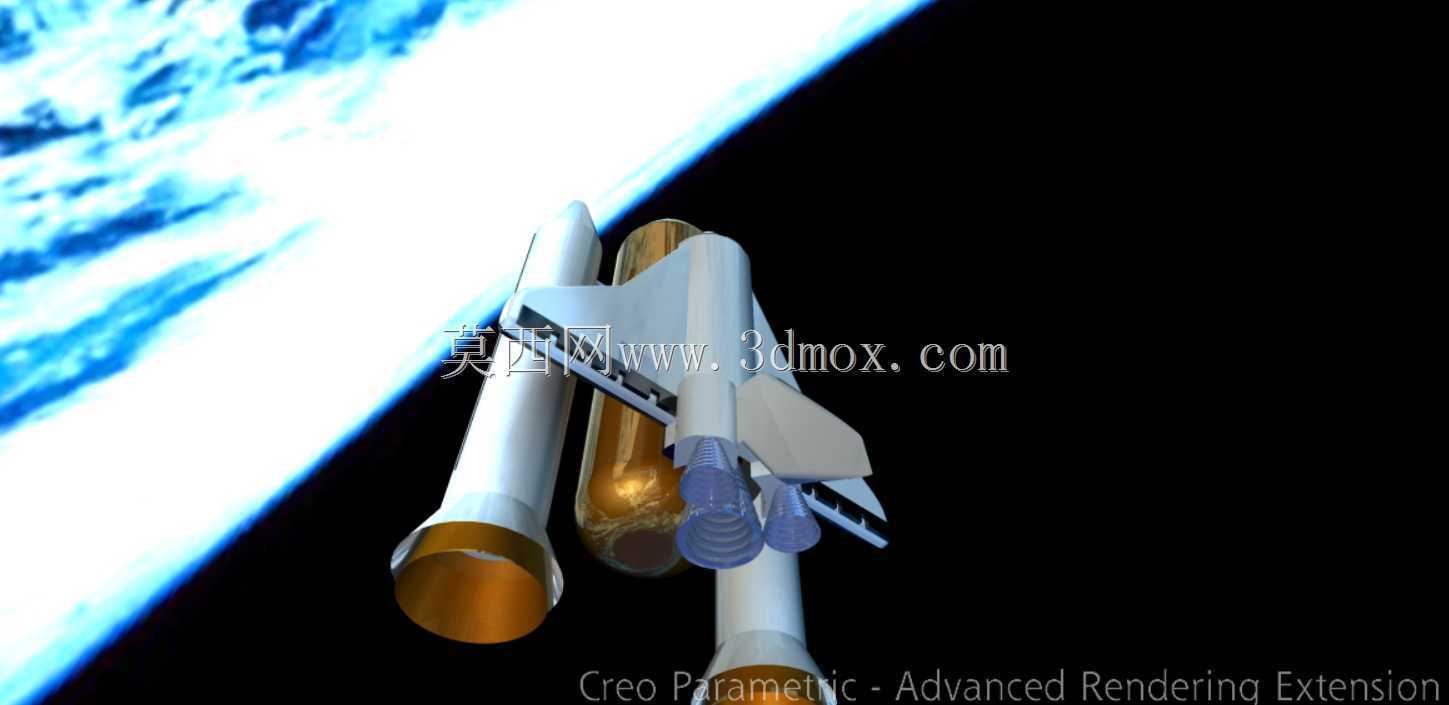

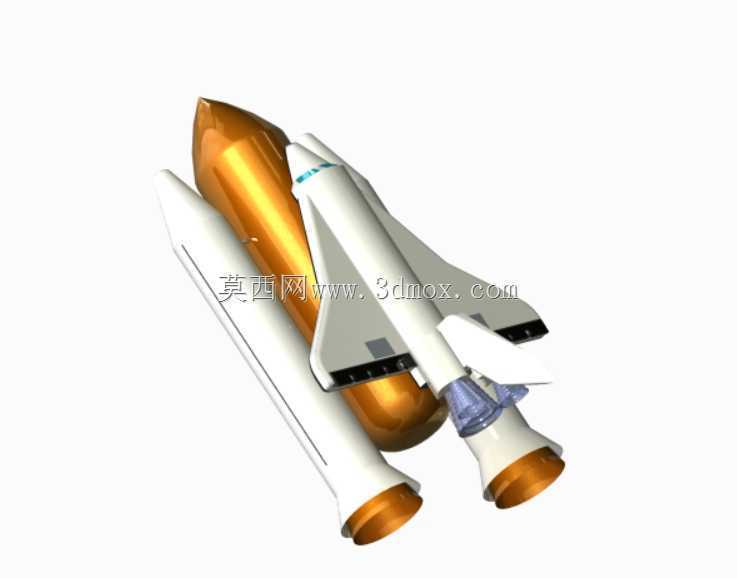

　　这套航天运载组合结构的三维建模，核心还原了航天飞机发射状态下的完整挂载构型，覆盖轨道器、外燃料贮箱、两枚固体火箭助推器三个核心舱段的装配关系，建模过程中优先保证各部件的对接基准统一，所有连接界面的贴合面均按照实际装配公差预留了合理的安装间隙，避免后续做运动仿真或者装配干涉检查时出现穿模问题。从实际应用场景来看，这类构型的三维模型主要用于航天科普展项的结构演示、航空航天类专业的课程设计教具、航天主题文创产品的结构原型开发，也可作为运载器总体设计阶段的构型参考模板，帮助设计人员快速梳理多舱段并联挂载的布局逻辑。

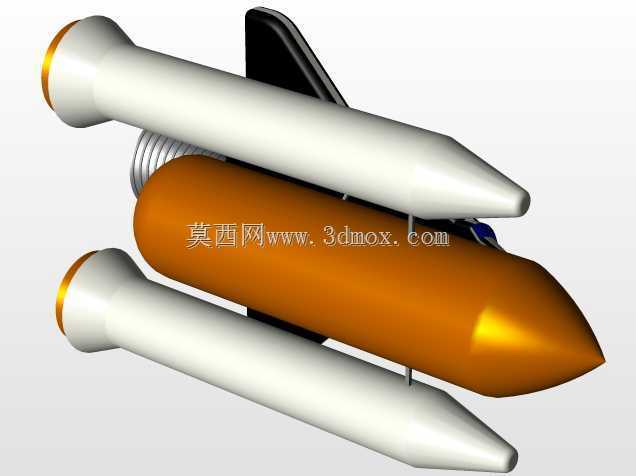

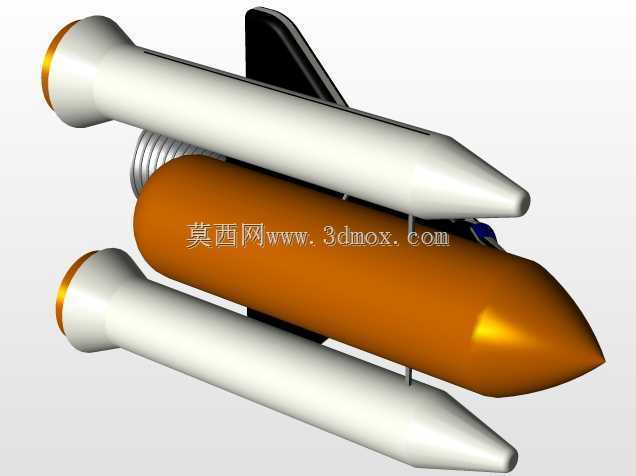

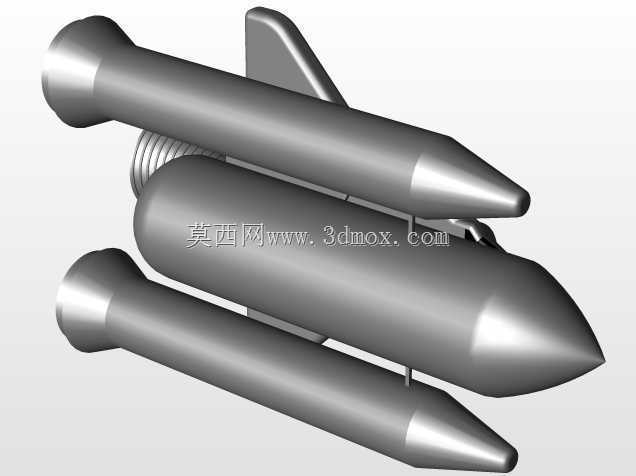

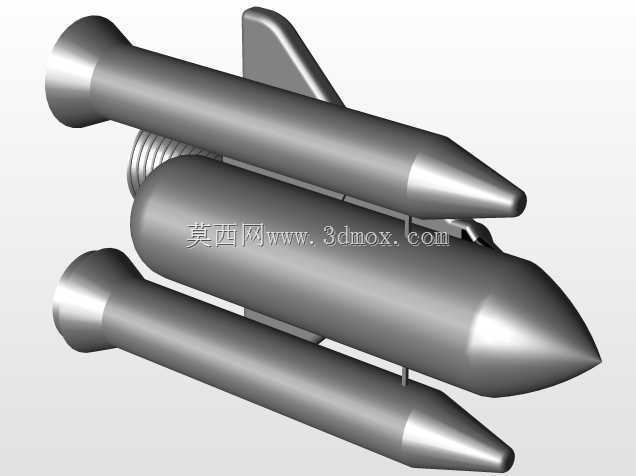

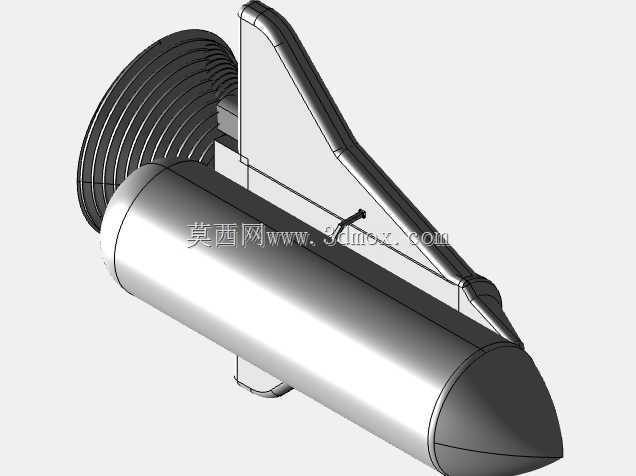

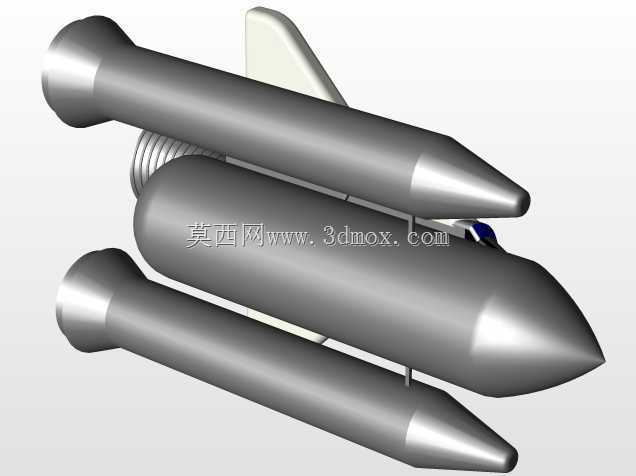

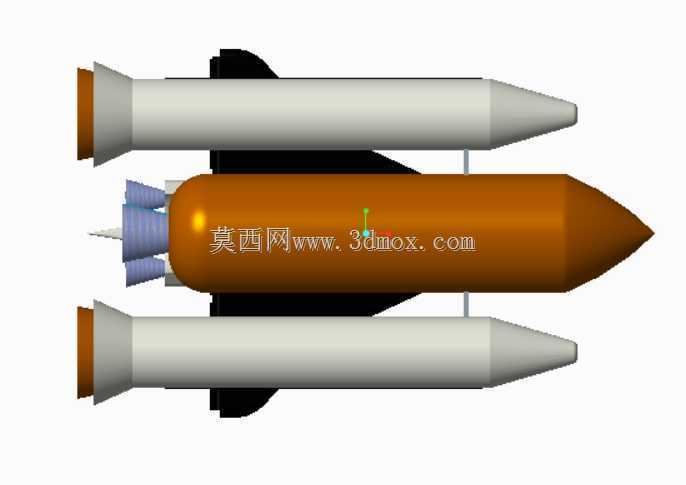

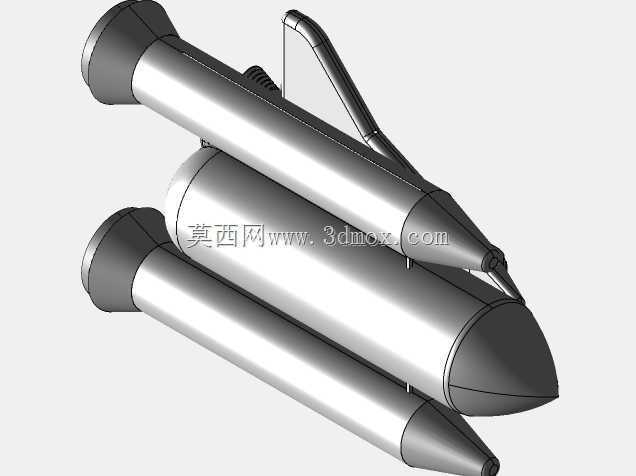

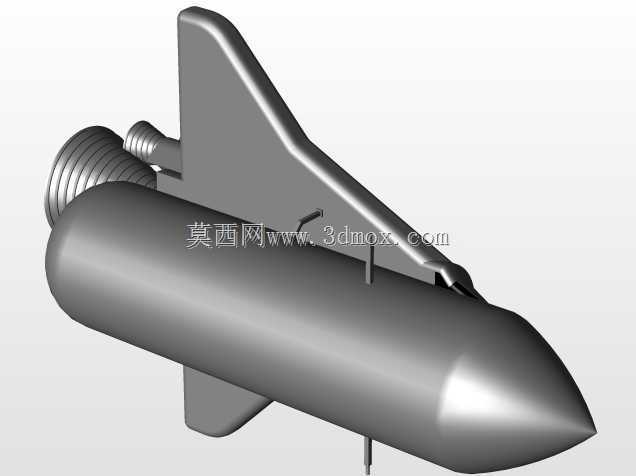

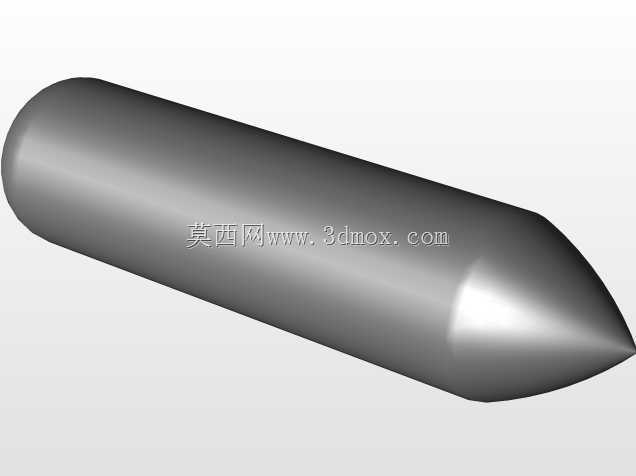

　　建模时最先确定的是整体的气动外形基准，外贮箱作为整个组合体的核心承力结构，采用了头锥收敛、柱段等径、尾段收窄的旋成体构型，柱段直径作为整个组合体的尺寸基准，两枚固体助推器对称挂载在外贮箱两侧，助推器的头锥端面与外贮箱柱段的轴向位置严格对齐，助推器尾部喷管端面超出外贮箱尾段端面一定距离，保证发射时各发动机喷流的干涉区域控制在安全范围内，轨道器挂载在外贮箱的腹部位置，轨道器的机翼前缘与外贮箱柱段之间预留了足够的分离间隙，避免升空后气动载荷作用下结构形变产生碰撞。

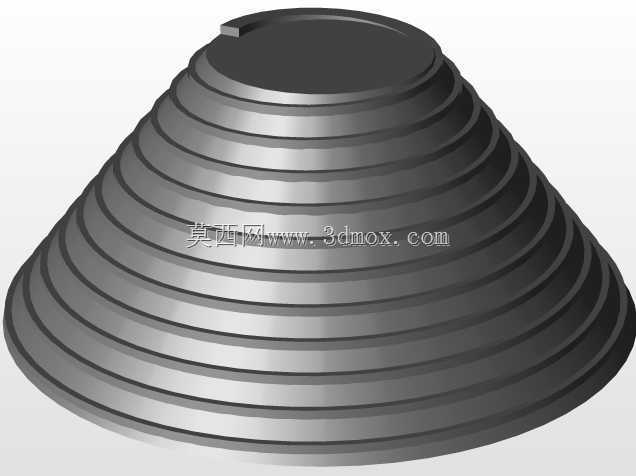

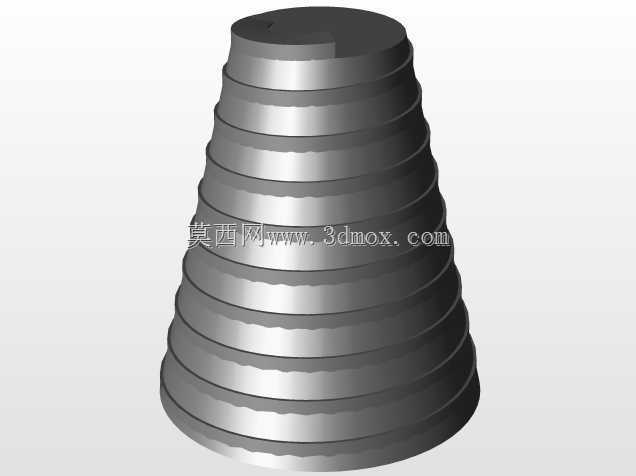

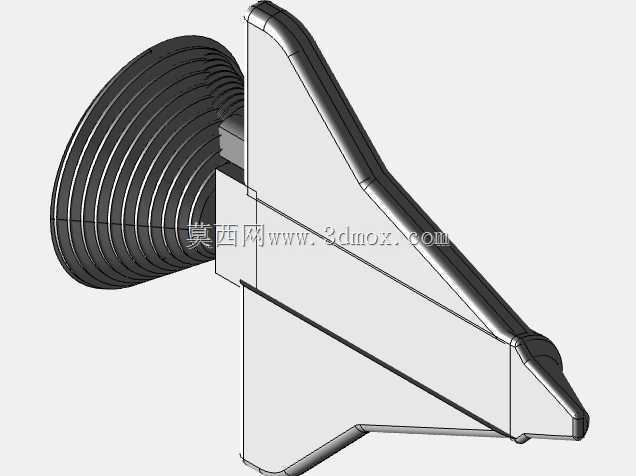

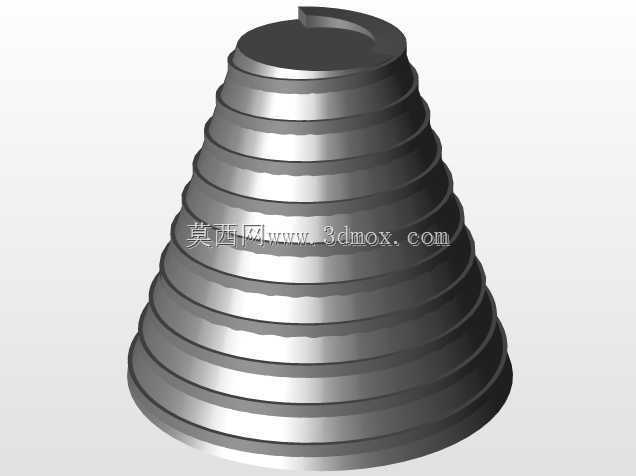

　　从功能特性来看，外贮箱承担整个组合体上升段的液氢液氧燃料存储功能，建模时还原了贮箱内部的前后隔舱结构，前舱存储液氧、后舱存储液氢，中间隔舱采用绝热结构层分隔，外表面的绝热层厚度按照不同区域的热流密度做了差异化处理，头锥区域的绝热层最厚，柱段区域厚度均匀，尾段靠近发动机的区域额外增加了防热涂层的结构层。两枚固体助推器的结构完全对称，每枚助推器的壳体采用分段式连接结构，建模时还原了各段壳体之间的连接法兰、密封槽结构，尾部喷管采用了可摆动的柔性接头设计，预留了喷管摆角的运动自由度，可直接用于上升段姿态控制的运动仿真。轨道器部分还原了机身的气动外形、机翼的后掠角、垂尾的布局，尾部的三台主发动机喷口与外贮箱的燃料输送管路接口位置完全对应，保证燃料输送路径的结构合理性。

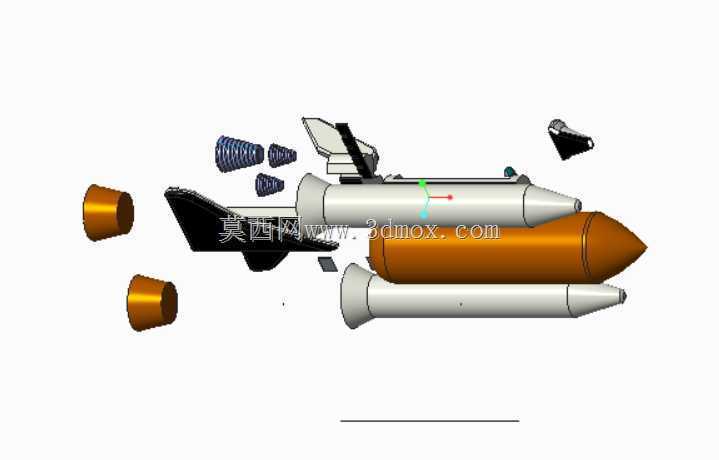

　　设计思路上优先遵循了航天运载器的实际装配逻辑，所有部件的连接点均设置了对应的连接结构：助推器与外贮箱之间采用前后两组连接桁梁固定，前连接点位于助推器头锥后侧的柱段位置，后连接点位于助推器尾段前侧，连接桁梁的截面采用工字型结构，保证足够的承拉承压强度；轨道器与外贮箱之间采用三处连接点固定，分别位于前机身腹部、左右机翼根部对应的机身位置，连接结构采用爆炸螺栓连接的构型，还原了实际发射时入轨后可快速分离的结构特征。外形尺寸方面，整个组合体的轴向总长按照实际构型比例缩放，最大宽度为两枚助推器外侧端面之间的距离，最大高度为轨道器垂尾顶端到外贮箱轴线的距离，所有突出结构均未超出整体的包络边界，安装对接时可直接通过外贮箱的轴线作为装配基准，快速完成三个部件的定位装配，不需要额外调整基准坐标。

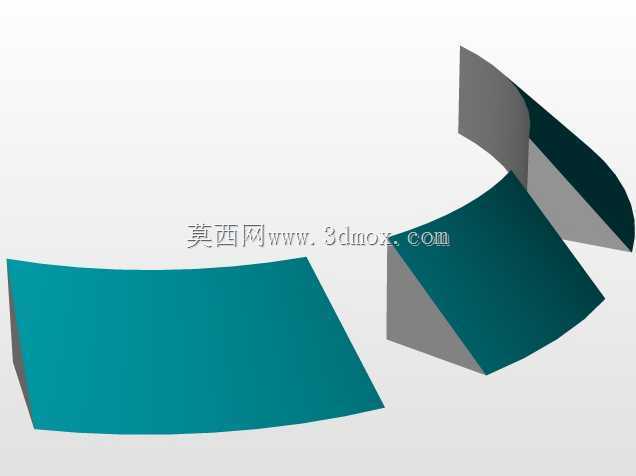

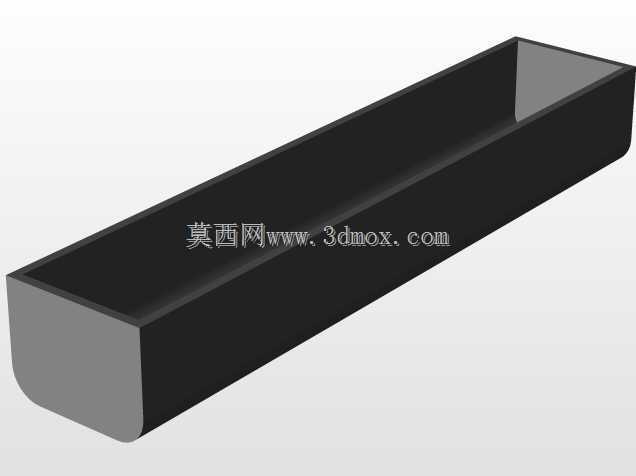

　　在结构细节处理上，助推器尾部的稳定翼采用了梯形翼面构型，翼面与助推器壳体的连接位置做了圆角过渡，减少气动阻力；外贮箱表面的管路、电缆走线槽均按照实际布局做了凸起结构还原，没有省略影响结构辨识度的细节；轨道器的座舱部位、货舱门的分缝线、机翼后缘的升降副翼结构都做了明确的分面处理，后续可直接拆分做单独的结构细化或者动画演示。整个模型的所有曲面均采用G2连续过渡，没有出现曲面褶皱、法线反转的问题，不同部件的分模线清晰，可直接用于3D打印制作实体展示模型，也可导入仿真软件做气动载荷、结构强度的初步分析。
