挑战者号航天飞机一比一仿真结构设计

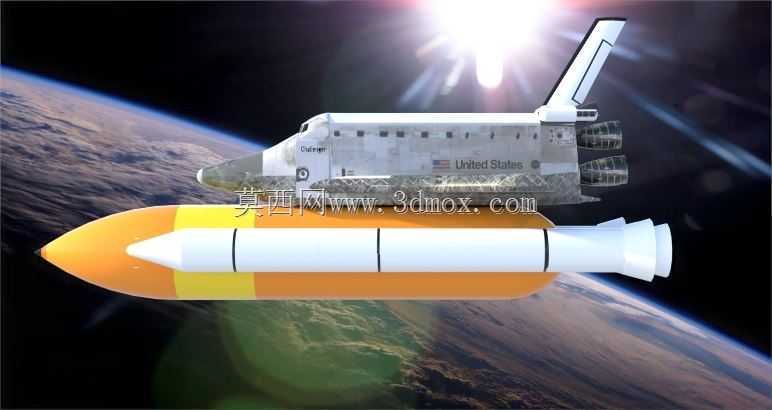

　　该模型还原的航天飞机属于可重复使用载人航天运载装备，核心应用场景覆盖近地轨道载荷投送、空间站人员与物资往返、在轨科学实验平台搭载等航天任务场景，区别于一次性运载火箭，其轨道器可在完成任务后滑翔返回地面，经过检修后可再次执行发射任务，大幅降低单位载荷的入轨成本。从实际用途维度拆解，整套系统由轨道器、外贮箱、两枚固体火箭助推器三个核心部分组成，其中固体火箭助推器在发射升空的初始阶段提供主要推力，待燃料耗尽后会与芯级分离，借助降落伞系统在海面溅落回收，经检修后可重复使用；外贮箱用于贮存液氢液氧推进剂，为轨道器的主发动机提供燃料，在入轨前会与轨道器分离并在大气层中烧毁，是整套系统中唯一不可重复使用的部件；轨道器是整套系统的核心功能载体，

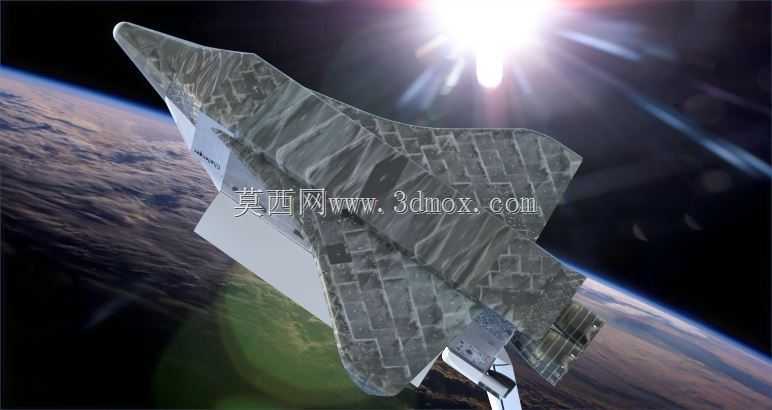

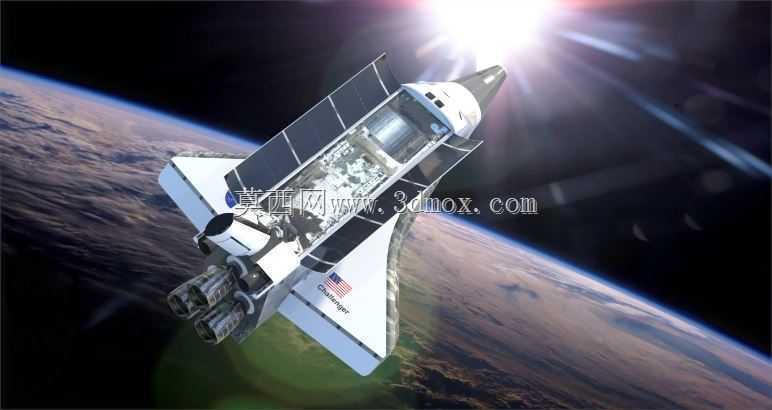

　　既承担载人功能，也负责载荷搭载、在轨操作、返回着陆的全流程任务，其内部设置有乘员舱、货舱、动力舱、航电舱等功能分区，货舱可搭载大型卫星、空间站舱段、空间实验设备等载荷，配合机械臂可完成在轨载荷释放、回收、维修等操作。在设计思路上，模型严格按照真实装备的气动布局与结构比例进行还原，首先确定整体的气动外形基准：轨道器采用三角翼布局，机翼前缘后掠角匹配高超声速再入大气层的气动需求，机身头部采用钝头体设计，在再入阶段可通过头部激波实现减速，同时降低机身表面的热流密度；机身表面的热防护系统对应不同区域的热负荷进行分区设计，机头锥帽、机翼前缘等高热流区域采用耐高温的碳碳复合材料结构，机身背风面等低热流区域采用柔性隔热毡结构，模型上对不同热防护区域的分块、拼接缝隙都做了对应还原，保证外形的仿真度。结构设计过程中，首先确定整体的安装边界与尺寸基准，按照1:1比例还原的状态下，整套系统总高度匹配真实发射状态的尺寸量级，轨道器自身长度、翼展尺寸均严格对应公开的实测参数，外贮箱的长度、直径，固体火箭助推器的长度、直径，以及三者之间的连接位置、连接结构形式都做了准确还原，连接机构包括助推器与外贮箱的连接点、轨道器与外贮箱的连接点，每个连接点的位置、连接耳片的结构形式都对应真实结构进行建模，保证整体装配关系的准确性。细节设计层面，轨道器的乘员舱观察窗、货舱门的开合结构、机身表面的反作用控制喷口、垂直尾翼的方向舵结构、主发动机的喷管结构、

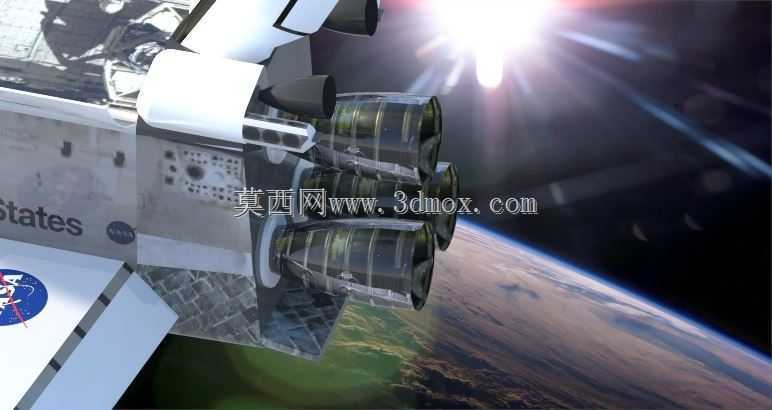

　　固体火箭助推器的喷管与回收系统相关结构、外贮箱的加注口与管路接口都做了对应还原，其中主发动机的喷管采用可调收敛扩散结构的外形还原，固体火箭助推器的分段式壳体结构也按照真实的分段连接形式做了分块处理，外贮箱表面的绝热层泡沫结构的纹理、管路走线的位置都做了对应刻画。气动相关的细节设计上，轨道器的 elevon 操纵面、机身两侧的机动襟翼、垂直尾翼上的 split rudder 减速板结构都按照真实的偏转边界做了结构预留，可直观展示各操纵面的位置与活动范围；起落架舱的位置、起落架的收放空间也在机身结构中做了对应预留，匹配真实装备的收放逻辑。从结构设计的工程逻辑来看，这类航天运载器的设计需要兼顾发射阶段的大推力载荷承受能力、

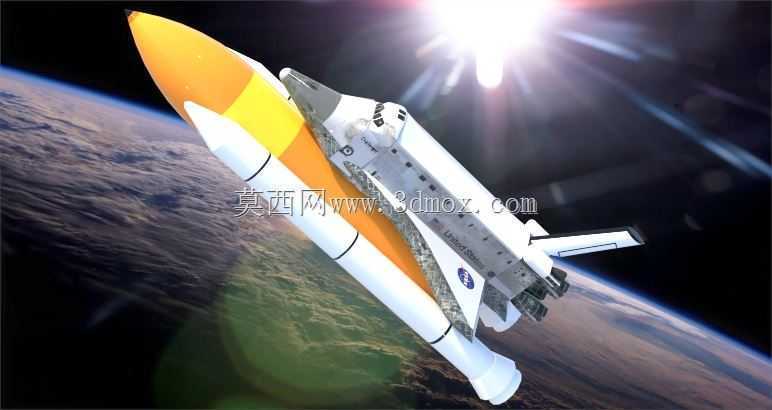

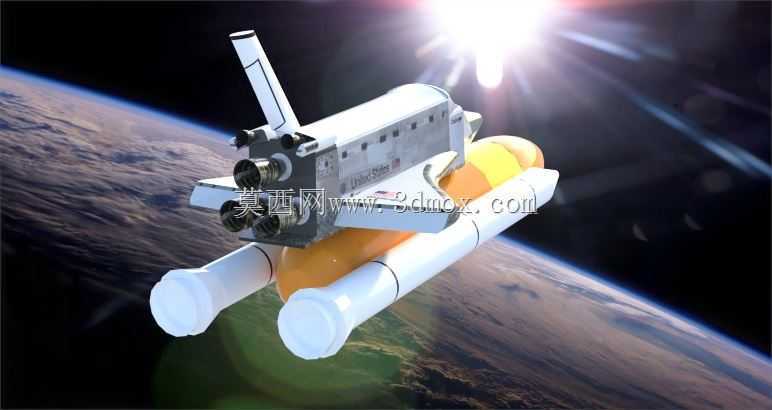

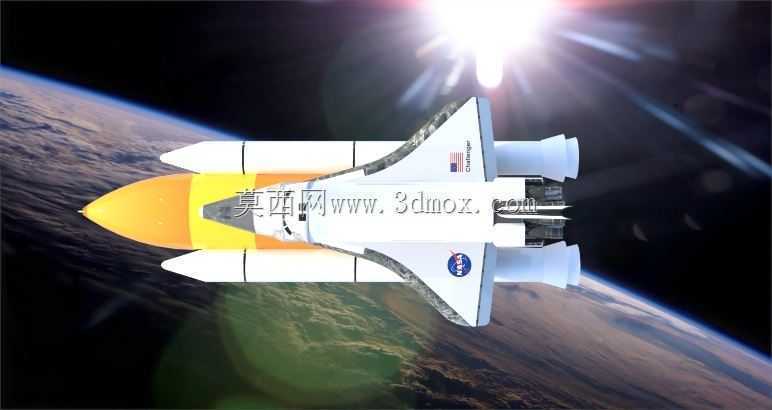

　　在轨阶段的真空环境适应性、再入阶段的高温热防护能力、返回阶段的滑翔气动性能，模型在还原过程中也对应体现了这些设计特征：比如机身的承力结构采用半硬壳式布局的外形特征，机翼的翼梁、翼肋结构虽然没有做内部剖视，但外部的蒙皮分块对应了内部承力结构的位置；外贮箱的前后短壳结构对应了与助推器、轨道器连接的载荷传递路径，保证连接载荷能够均匀传递到贮箱的主承力结构上。在装配关系的还原上，模型中三个核心部件的相对位置严格匹配发射状态：两枚固体火箭助推器平行安装在外贮箱的两侧，轨道器安装在外贮箱的腹部，轨道器的尾部主发动机喷口伸出方向与外贮箱的轴线平行，保证发射阶段的推力方向与系统轴线重合，减少发射过程中的姿态控制力矩；轨道器的背部与外贮箱的连接机构采用前后两个连接点的布局，前连接点位于轨道器乘员舱后方的机身背部，后连接点位于轨道器机翼根部的机身背部，匹配真实的载荷传递路径。对于结构设计从业者而言，该模型可用于航天运载器的气动布局分析、结构装配关系演示、航天科普场景的结构展示，也可作为载人航天运载装备结构设计的参考基准，帮助设计人员理解可重复使用航天运载器的整体布局逻辑、多体组合发射的结构连接设计思路、再入热防护系统的分区设计原则，同时也可用于航天主题的展陈演示、教学教具制作等场景，直观展示航天飞机的整体结构组成与各部件的功能对应关系。
