航空钛合金轻量化铰接承力结构件

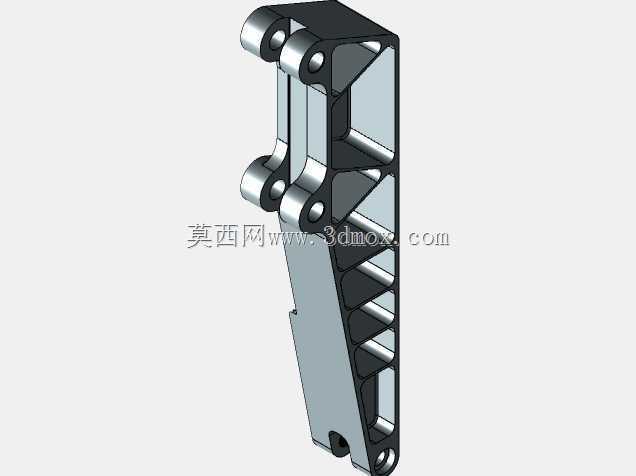

　　该结构件为典型的航空航天领域用钛合金铰接承力臂，主要应用于飞行器起落架收放机构、机翼舵面铰接传动链路、机载设备挂载支撑等对重量与强度比要求极高的工况场景，承担交变载荷传递、运动轨迹约束、多部件铰接联动的核心作用，在服役过程中需要同时承受拉压复合载荷、瞬时冲击载荷以及高频振动带来的疲劳应力，因此设计阶段对结构刚度、重量冗余、疲劳寿命的平衡有着极为严苛的要求。从结构设计逻辑来看，整体采用长悬臂铰接布局，两端分别设置同轴双铰接耳孔结构，一端为双孔并列的连接端，用于与固定基座或驱动部件的铰接轴配合，另一端为单组双耳铰接端，用于与动作执行端的部件连接，耳孔位置均设计了加厚的凸台结构，避免铰接部位应力集中导致的局部变形或开裂，

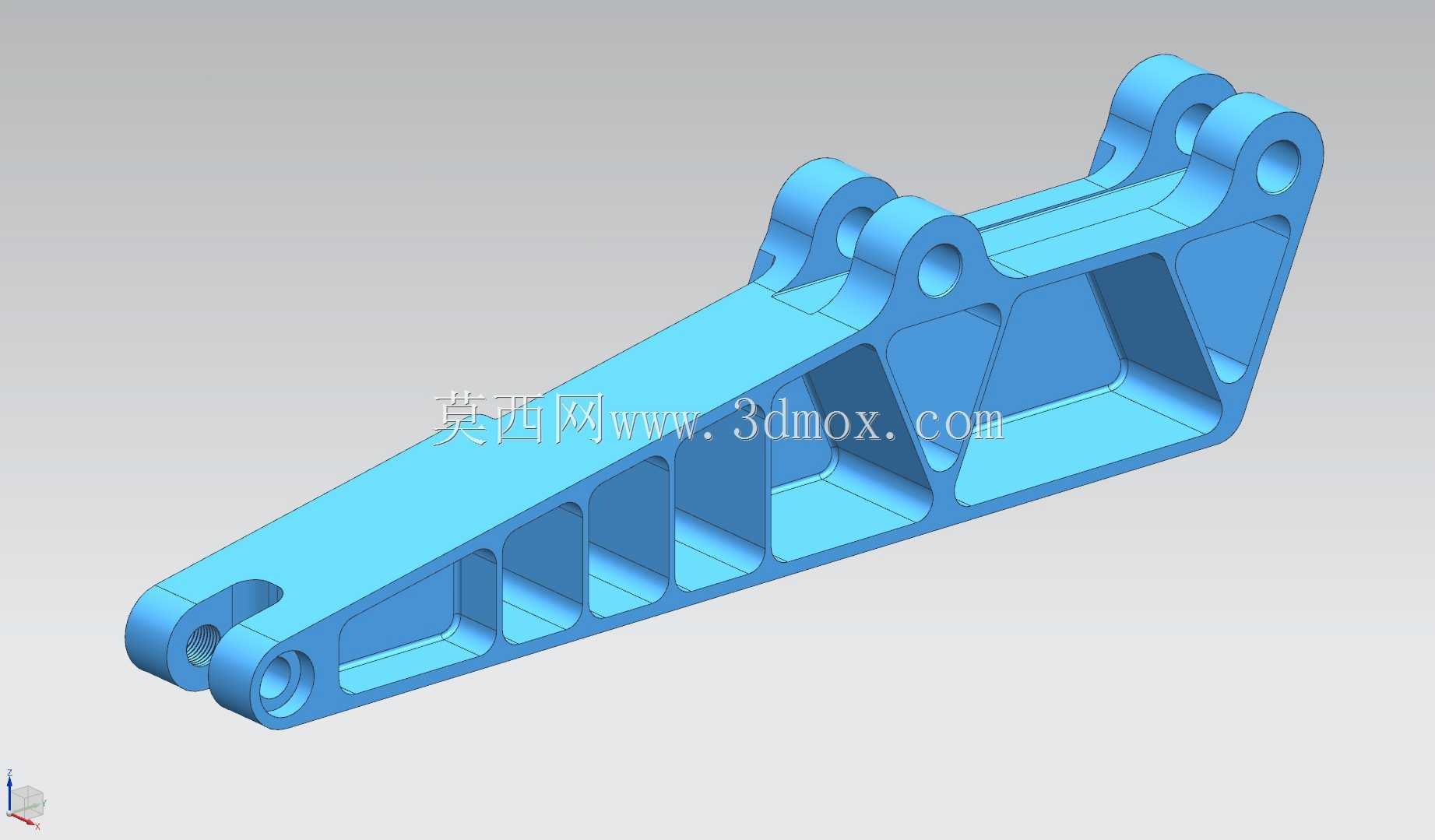

　　孔位内侧预留了衬套安装余量，可在后期装配时压入耐磨衬套，降低铰接转动过程中的轴孔磨损，提升部件全生命周期的维护便捷性。主体臂身采用一体化镂空桁架式结构，沿臂身长度方向均匀布置多道横向加强筋与斜向支撑筋，将臂身内部腔体分隔为多个三角形稳定承力单元，这种结构设计在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，最大程度去除了非承力区域的多余材料，相比实心结构重量可降低40%以上，完全匹配钛合金构件在航空场景下的轻量化设计需求，筋板的厚度过渡均采用大圆角平滑衔接，避免直角结构带来的应力集中问题，所有外露棱边均做了倒角处理，既可以减少加工过程中的应力残留，也能避免装配过程中锐边划伤操作人员或相邻部件。从安装边界维度来看，

　　两端铰接孔的同轴度公差控制在0.02mm以内，耳片的平行度公差不超过0.03mm，确保铰接装配后转动顺畅无卡滞，臂身的整体外轮廓尺寸严格适配安装空间的包络要求，在运动过程中不会与周边的管路、结构件产生运动干涉，镂空腔体的尺寸设计也预留了足够的操作空间，方便后期对铰接部位进行润滑维护、紧固件检查等操作。在实际工况适配性上，该结构的受力路径经过多次拓扑优化验证，载荷从一端铰接耳传入后，会沿臂身的加强筋结构均匀分散传递到另一端的铰接耳，不会出现局部应力过高的问题，钛合金材料的选用也让构件具备优异的耐腐蚀性能与高低温环境适应性，能够在高空低温、强紫外线、湿热盐雾等复杂环境下长期保持力学性能稳定，不会出现普通钢材构件容易发生的锈蚀、

　　低温脆断等问题。这类铰接承力结构的设计思路同样可以迁移到高端工业机器人臂段、高速轨道交通车辆的铰接部件、高端赛事赛车的悬挂结构等对重量和强度有双重高要求的应用场景，建模过程中对筋板布局、圆角过渡、耳孔强化的细节处理，也能为同类轻量化承力构件的设计提供可参考的结构方案，帮助结构设计人员在减重与强度平衡的设计过程中快速找到最优的结构布局方向，减少反复拓扑优化的迭代周期。
