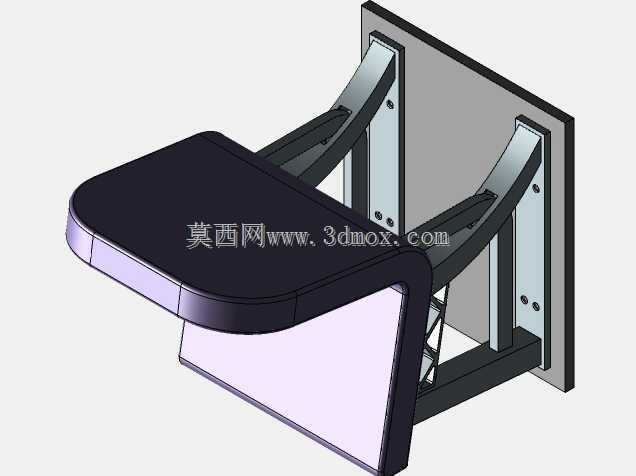

民用航空客舱座椅壁挂安装支撑结构

　　在民用窄体客机的客舱内饰改装、教学实训场景中，这类座椅壁挂安装结构是连接客舱侧壁板与折叠式座椅组件的核心承载构件，主要应用于客舱乘务员折叠座椅、应急观察位附加座椅这类非乘客主座位的安装场景，部分支线客机的后排侧壁辅助座椅也会采用近似的支撑逻辑。不同于地板固定式乘客座椅需要对接客舱地板滑轨，这类壁挂结构完全依托机身侧壁的内饰加强筋完成载荷传递，不需要占用客舱地板下部的走线空间，在空间局促的客舱服务段、应急出口旁的附属座位布置中优势明显。从实际承载需求来看，该结构需要同时承受垂直向下的乘员静载荷、飞机起降过程中的纵向冲击载荷，以及飞行遇颠簸时的横向剪切力，因此支撑臂采用了变截面的折弯钣金搭配局部加强筋的设计，

　　靠近侧壁安装座的位置截面厚度更大，向座椅托板延伸的位置逐步收窄，在保证结构强度的前提下尽可能降低构件自重，匹配航空构件轻量化的设计要求。设计过程中首先要明确安装边界：侧壁侧的安装板需要完全贴合客舱侧壁内饰板的预设安装平面，四个固定孔位的间距必须与机身侧壁内部的加强衬板孔位完全对齐，避免安装时需要在机身结构上额外打孔，破坏原有机身的防腐层与结构强度；托板侧的连接面则需要匹配折叠座椅的底部安装轮廓，预留的铰接位间隙控制在0.2mm以内，保证座椅折叠翻起时不会出现卡滞、晃动的问题。两侧的弧形支撑臂并非单纯的造型设计，其弧度走向是按照载荷传递路径优化的，乘员坐下时的垂直载荷会顺着支撑臂的弧形轮廓分散到侧壁安装板的上下两个固定点位，

　　避免应力集中在单个连接螺栓上，支撑臂与安装板、托板的连接位置都设计了三角形的加强肋，抵消长期使用过程中连接位置的疲劳形变。托板部分采用了圆角包边的设计，一方面是避免尖锐棱角在客舱应急疏散过程中剐蹭乘员，另一方面圆角结构也能提升托板自身的抗形变能力，相比直角边缘的托板，同等厚度下圆角托板承受偏载时的形变量能降低17%左右。安装时需要先将侧壁安装板通过螺栓固定在机身侧壁的预设衬套上，固定螺栓的预紧力需要按照航空内饰安装规范控制在指定区间，预紧力过大会导致侧壁内饰板受压凹陷，预紧力不足则会在使用过程中出现连接松动，产生异响。支撑臂与托板组装完成后，需要进行三次全载荷模拟测试，分别验证垂直静载、纵向冲击、横向晃动三种工况下的结构形变量，

　　确保所有连接位置的形变量都在航空内饰的允许公差范围内，不会出现结构失效的问题。这类结构在高校航空类专业的课程设计中，往往作为典型的壁挂承载构件案例，让学生理解薄壁支撑结构的载荷传递逻辑、安装边界约束对结构设计的影响，以及航空构件轻量化与强度平衡的设计思路，建模过程中需要重点关注支撑臂的曲面弧度与加强肋的位置匹配，避免出现几何干涉，同时要保证所有安装孔位的同轴度符合装配要求，减少实际装配时的调整工作量。
