航空涡扇发动机核心机结构三维设计

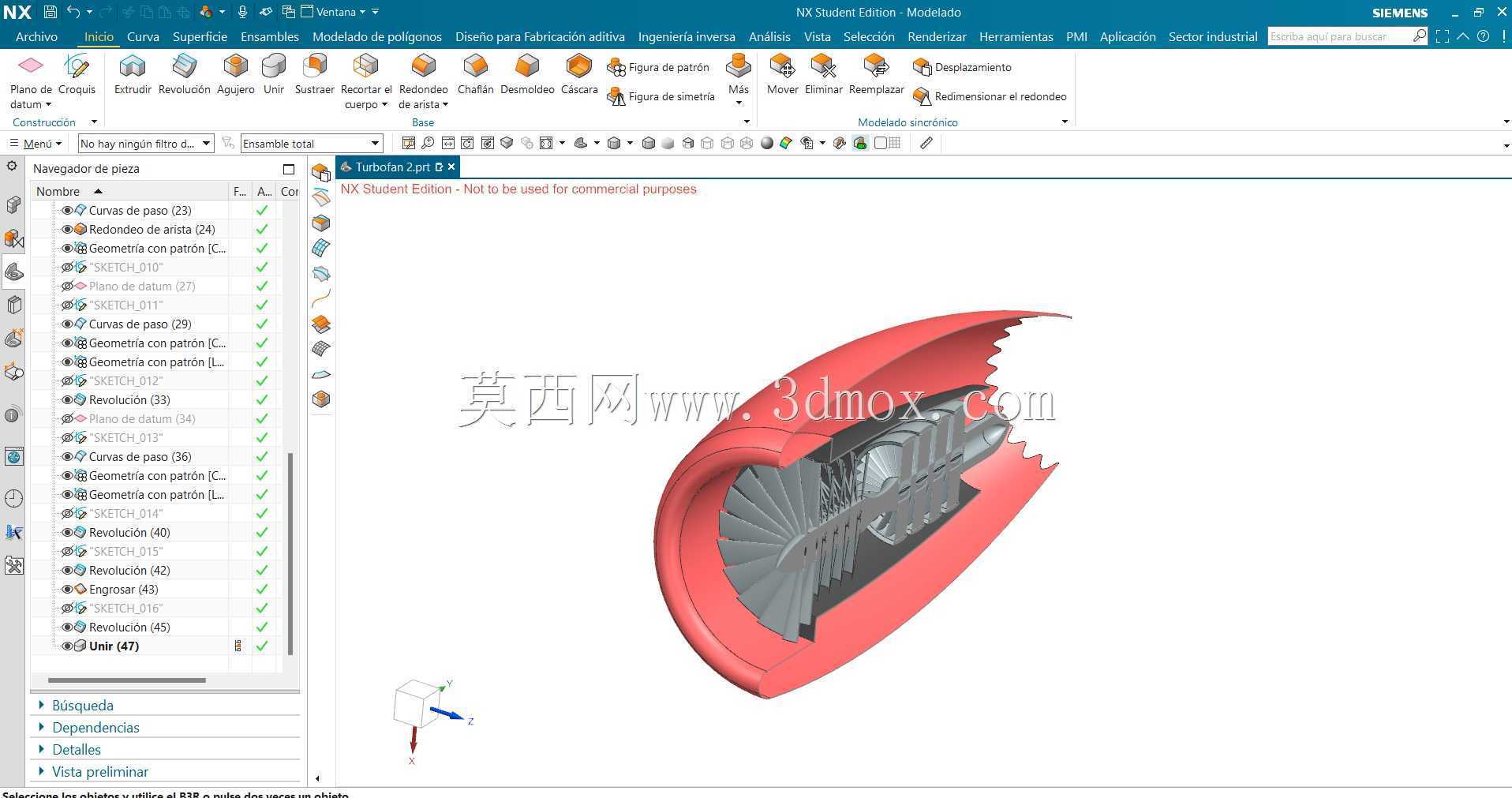

　　在民用干线客机、军用战术飞机的动力系统选型中，大涵道比或小涵道比涡扇发动机始终是核心推进装置，其内部流道的气动设计、转子系统的同轴度控制、机匣的包容能力直接决定了整机的推重比、燃油消耗率与服役可靠性。这套三维结构完整还原了涡扇发动机冷端核心段的几何特征，从进气整流帽罩开始，曲面按照等熵压缩的流道要求做了连续顺滑过渡，避免来流在进气段产生局部分离，影响压气机工作效率。

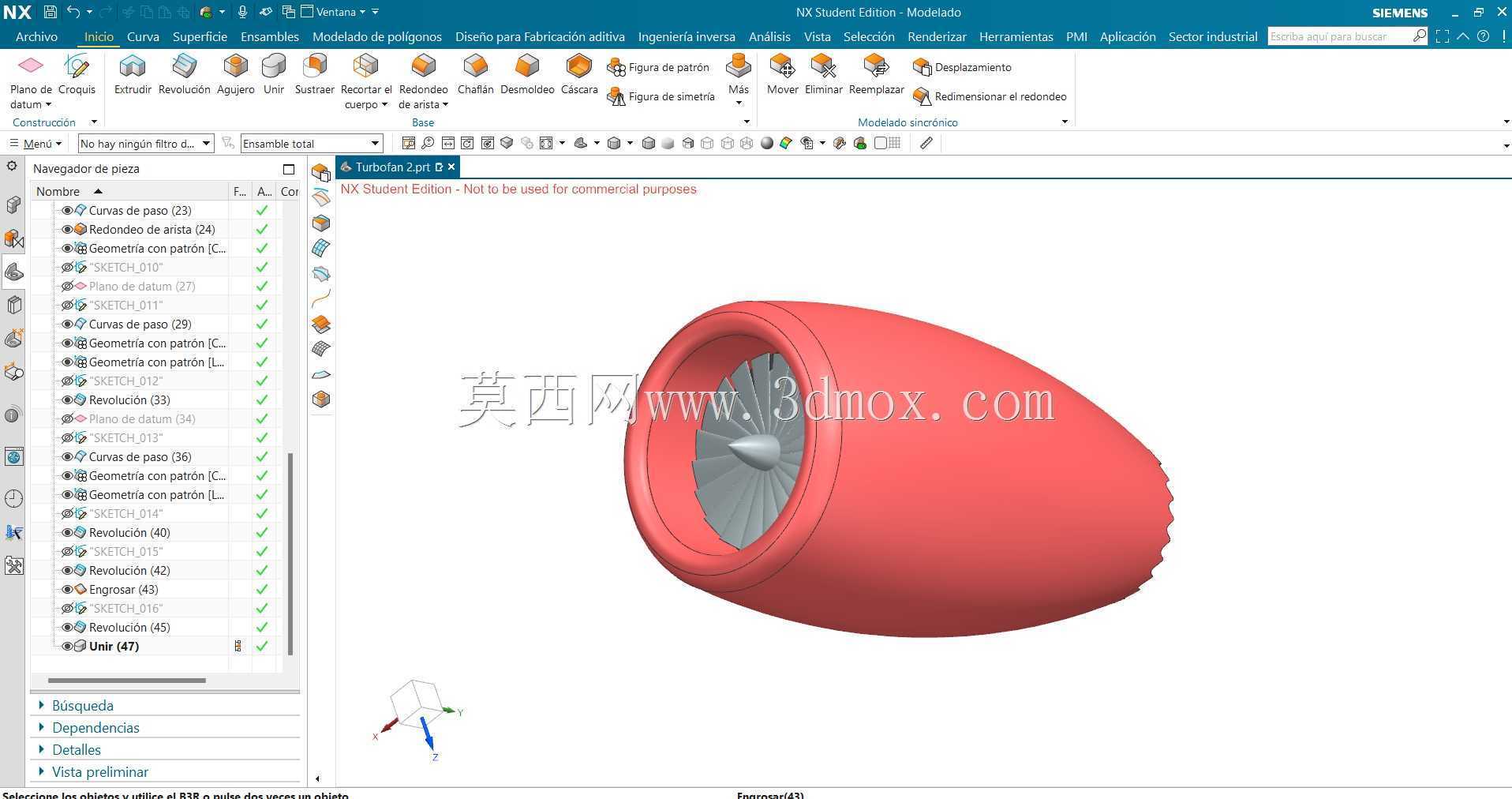

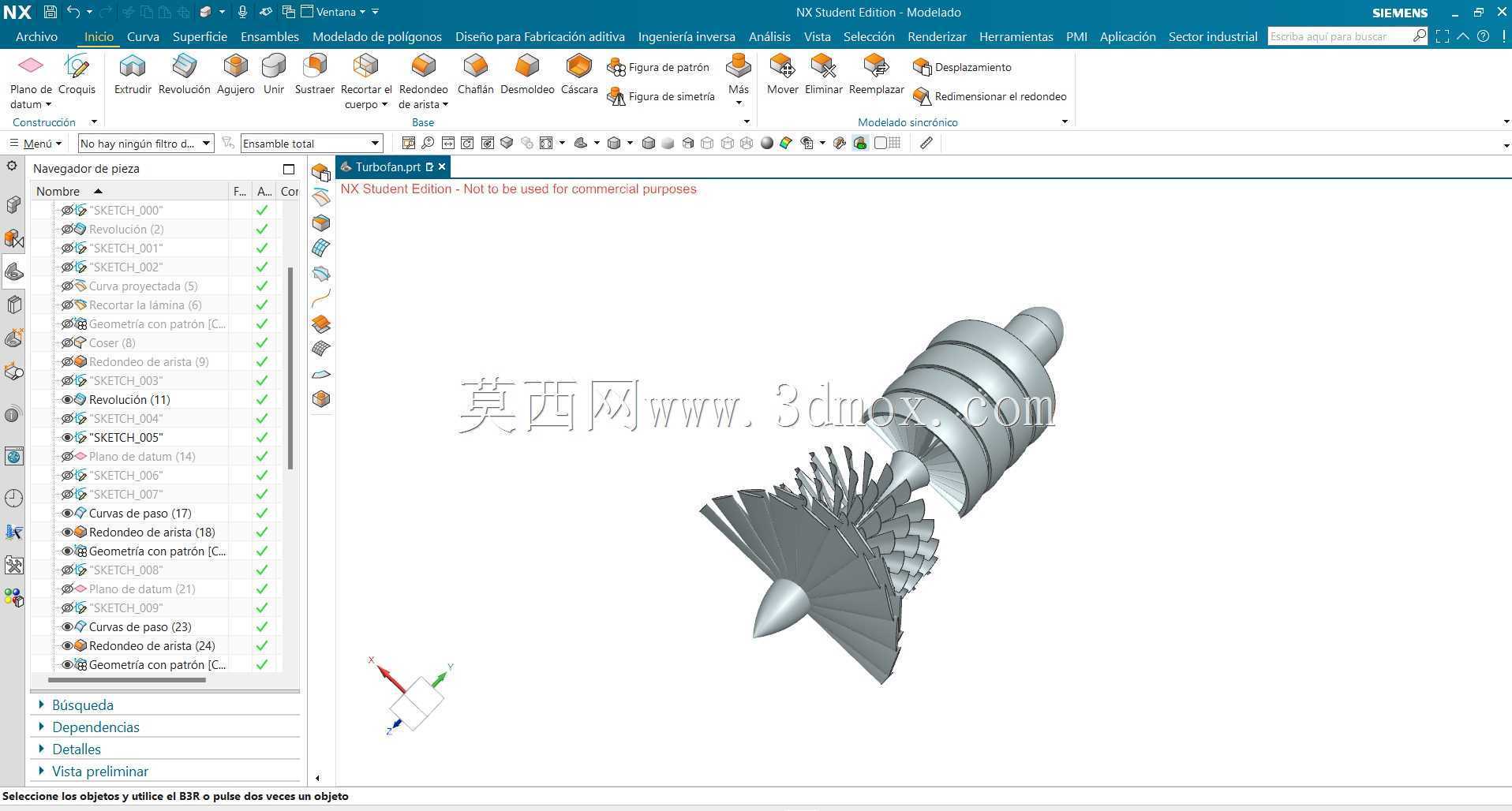

　　从实际装机的边界条件来看，该结构的外轮廓采用了椭球型整流设计，最大直径位置对应风扇叶片的叶尖安装环带，既保证了风扇叶片有足够的叶尖线速度满足压比要求，也控制了整机的迎风阻力，适配亚音速巡航阶段的来流特性。内部的风扇转子采用了等弦长叶片布局，叶片安装角沿叶高做了针对性扭转，匹配不同半径位置的线速度差，让气流沿整个叶高的出气角保持一致，减少叶尖泄漏流与轮毂端壁二次流的掺混损失。

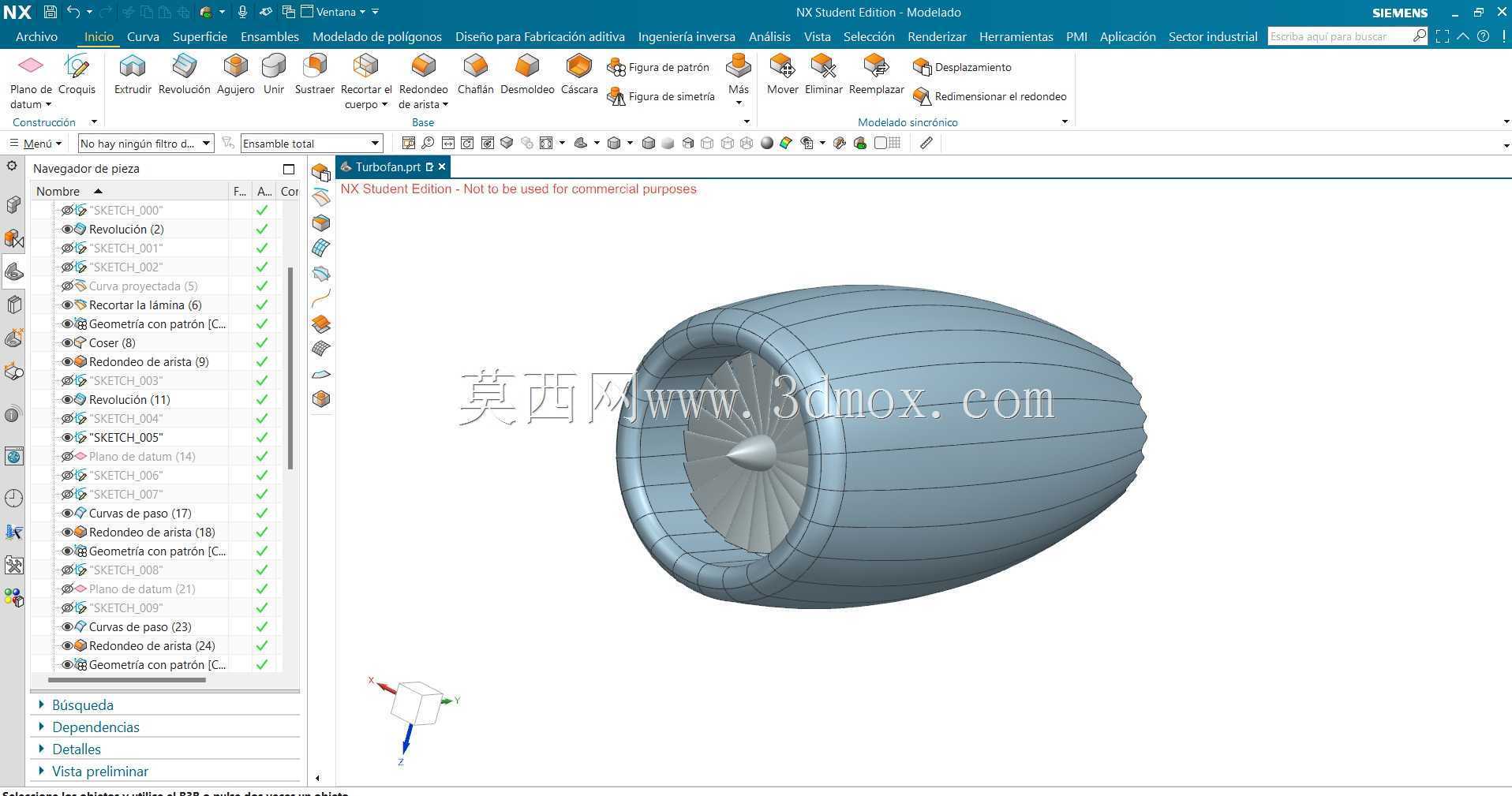

　　设计过程中优先考虑了转子与静子的轴向间隙匹配，风扇叶片后缘与出口导向叶片的轴向距离预留了足够的气流掺混空间，避免转子尾迹直接冲击静子叶片引发高频振动，同时也为后续的支承结构安装预留了操作空间。机匣部分采用了纵向分瓣的加强筋布局，沿周向均匀分布的纵向凸台既提升了机匣的整体刚性，降低叶片脱落时的非包容风险，也为外部管路、附件机匣的安装提供了定位接口，不需要额外在机匣壁面焊接凸台，减少了焊接变形对流道圆度的影响。

　　在实际工程应用场景中，这类核心机结构的三维数模可用于航空类专业的教学演示，帮助学员直观理解涡扇发动机的进气道、风扇段的气流走向与部件配合关系；也可作为小型航空动力验证机的设计参考，在做缩比模型试验时，直接基于该结构调整尺寸参数，匹配不同推力等级的设计需求。从安装边界来看，该结构的后端预留了与高压压气机机匣连接的安装边，安装边上的螺栓孔沿周向均匀分布，同轴度公差按照航空发动机的装配要求控制在0.02mm以内，保证转子转动时的同心度，降低支承轴承的交变载荷。

　　进气整流帽罩的曲面设计充分考虑了防冰需求，曲面曲率连续无突变，不会在高空低温环境下形成局部积冰的附着点，同时帽罩内部预留了热空气引气的空腔，可从高压压气机级间引热空气对帽罩内壁加热，避免积冰脱落打伤风扇叶片。风扇叶片的叶根采用了燕尾型榫头设计，与轮盘上的榫槽配合，既保证了叶片在高速旋转时的连接强度，也方便叶片的单独更换，降低维护成本。轮盘与转轴的连接采用了过盈配合加端齿传扭的结构，可传递大扭矩的同时，保证转子的动平衡精度，避免高速转动时出现振动超限的问题。

　　从气动设计的细节来看，风扇叶片的型线采用了超临界翼型设计，在高亚音速来流条件下可降低激波损失，提升风扇的绝热效率，相比传统翼型在相同压比下可降低2%左右的燃油消耗。机匣内壁对应风扇叶尖的位置做了耐磨涂层的预留槽，安装耐磨涂层后可控制叶尖间隙在0.5mm以内，减少叶尖泄漏损失，同时在叶片与机匣发生碰磨时，不会损伤叶片本体，提升运行安全性。整个结构的重量分配经过优化，转子部分的质心落在两支承轴承的中间位置，降低了转子的悬臂弯矩，提升了转子系统的临界转速，让工作转速区间避开临界转速点，避免共振风险。
