A10疣猪攻击机缩比结构三维数模

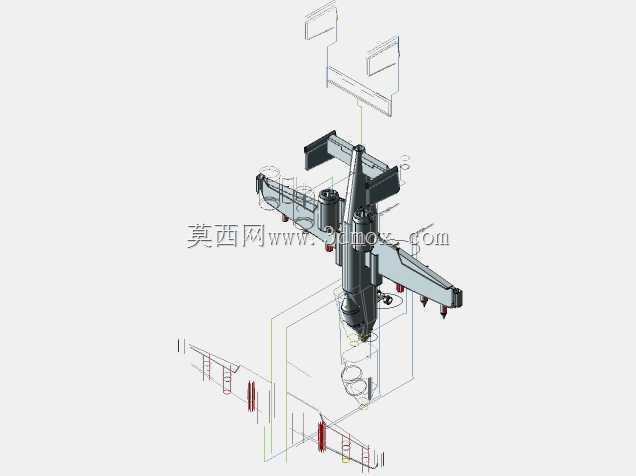

　　本次呈现的A10攻击机缩比数模，还原了真机的核心气动布局与结构特征，在建模过程中优先保障了机身、机翼、尾翼与起落架、武器挂点的相对位置精度，没有为了简化建模流程随意改动关键受力部位的外形轮廓。从实际应用场景来看，这类缩比战机模型既可以作为航空类专业课程设计的结构验证载体，用于讲解平直翼亚音速攻击机的气动设计逻辑、近距支援战机的载荷分布特点，也能作为航模制作的结构参考底图，帮助航模爱好者快速梳理整机的部件拆分逻辑，避免自行测绘时出现的比例失调问题。

　　在功能特性的还原上，数模完整保留了A10标志性的发动机吊舱布局、机头下方的机炮安装位、机翼下的多组武器挂点结构，甚至连垂直尾翼的双垂尾角度、水平尾翼的安装位置都按照真机缩比做了对应约束，没有出现同类模型常见的垂尾角度偏差、挂点位置错位的问题。建模时采用了自顶向下的设计思路，先搭建整机的基准骨架，确定机身轴线、机翼安装基准面、起落架收放转轴的空间位置，再逐个拆分部件做细节建模，每个子部件都保留了完整的装配约束关系，使用者可以直接在装配环境下拆解查看每个部件的相对位置，不需要重新做配合约束。

　　从安装边界与尺寸逻辑来看，数模严格按照真机尺寸等比例缩放，机身长度、翼展、机高的比例完全符合真机的公开参数，机翼的后掠角、上反角都做了精准约束，发动机吊舱与机身的连接位置、起落架的轮距与轴距参数，都能满足后续3D打印制作实体航模的公差要求，不会出现打印后部件无法装配的问题。考虑到学生项目与航模制作的实际需求，建模时特意将机身蒙皮、内部承力框架、起落架支架、武器挂架都做了独立的实体拆分，既可以直接导出做外观展示，也能在原有结构基础上修改内部框架的厚度、调整挂点的载荷适配结构，适配不同动力配置的航模改装需求。

　　不同于很多只做了曲面外壳的战机外观模型，这个数模对机身内部的承力结构位置做了合理还原，对应真机的主翼梁、机身纵梁位置都预留了结构安装空间，后续如果要做实体航模的结构加强，可以直接在预留的梁位上加装碳纤维杆或者金属加强筋，不需要重新切割机身外壳。起落架部分的建模也没有做简化处理，主起落架的减震支柱行程、前起落架的转向结构位置都做了对应还原，甚至连起落架舱的轮廓、舱门的开合转轴位置都做了准确约束，能够直观展示真机起落架收放时的运动轨迹，对于讲解战机起落架结构设计有很强的参考价值。

　　在气动外形的细节处理上，机翼前缘的缝翼轮廓、后缘的襟翼副翼分割线都做了清晰的区分，发动机进气口的轮廓、尾喷口的收敛角度也符合真机的气动设计特征，没有为了建模方便将曲面做过度的平滑处理丢失关键气动特征。机尾的双发间距、垂尾与平尾的相对高度差都严格按照比例还原，能够直观体现A10攻击机为了提升低空生存能力、降低单发故障时的飞行控制难度所做的布局设计特点，对于理解近距支援攻击机的设计逻辑有很好的辅助作用。
