电力变压器配套异形连接基座结构设计

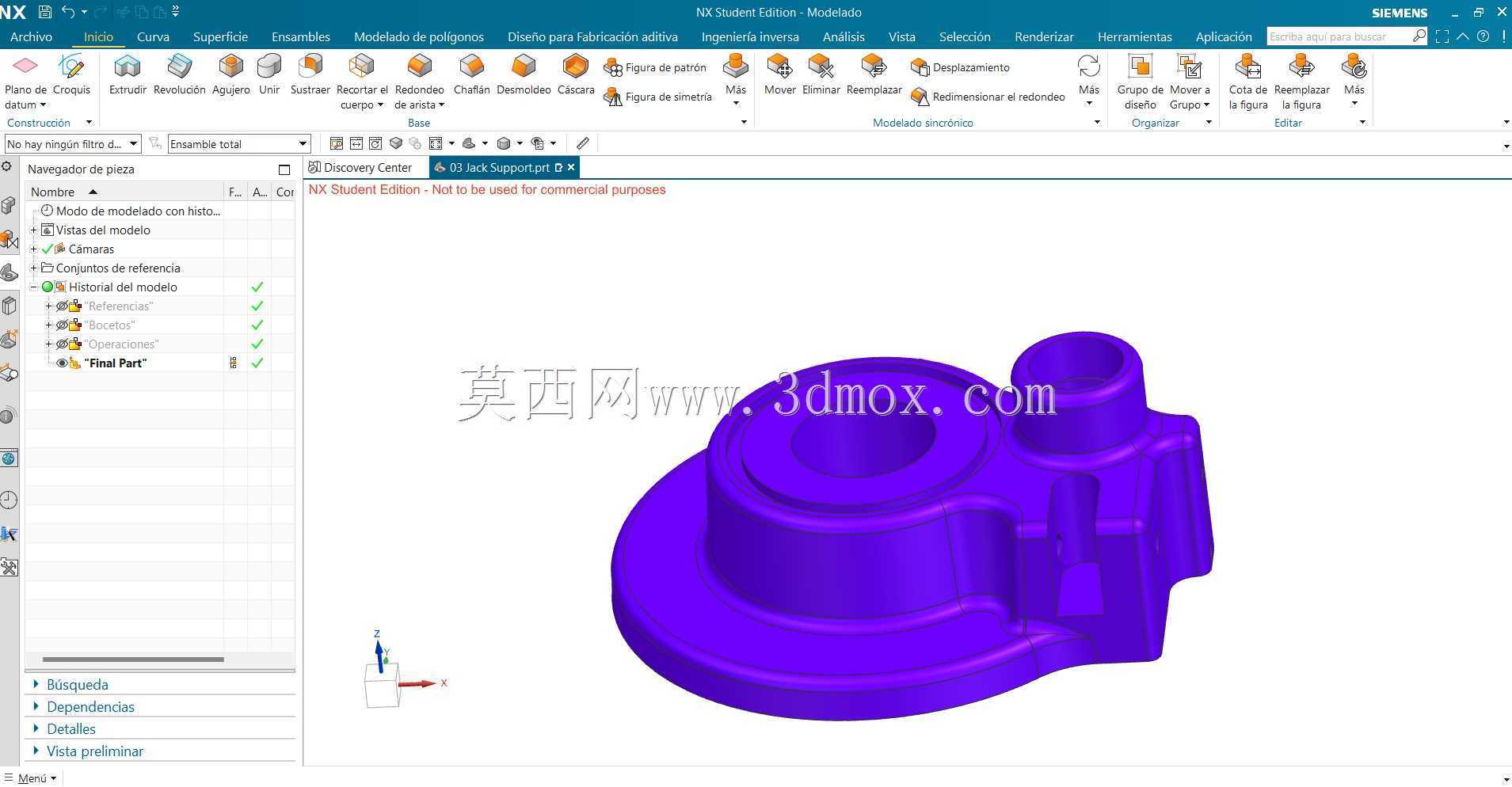

　　在电力输配系统的变压器装配环节，这类异形连接基座是衔接变压器本体油路、外接管路以及安装固定点位的核心承载零件，日常多应用于油浸式电力变压器的外部管路接驳场景，承担着油路导通、结构支撑、密封限位的多重作用，直接影响变压器运行过程中绝缘油的循环通路稳定性以及外接附件的安装可靠性。从实际工况需求出发，该零件的设计首先要匹配变压器本体侧的安装接口公差，基座底部的大直径圆盘结构是主要的安装贴合面，加工时需要保证端面平面度控制在0.1mm以内，避免安装后出现密封间隙导致绝缘油渗漏，圆盘上预留的沉孔位置对应变压器本体上的预埋螺栓点位，孔位公差按照H7级精度控制，保证安装时能够顺利对位，不需要额外修配即可完成紧固。主体凸起的筒状结构是油路的主通道，

　　内部通孔的粗糙度要求达到Ra1.6，减少绝缘油流动过程中的阻力，同时筒壁厚度经过强度校核，在变压器运行时内部油压达到0.15MPa的工况下，不会出现形变开裂的问题，筒身顶部的端面是外接管路法兰的安装面，同样需要做平面度处理，配套的密封槽尺寸适配常规的O型密封圈规格，不需要定制特殊密封件即可满足密封要求。侧面凸起的小型管状接口是备用油路或者测温传感器的安装位，接口内部做了内螺纹加工，螺纹精度满足密封管螺纹要求，外接测温探头或者旁通油路时可以直接拧入，配合生料带或者密封胶即可达到密封效果，接口的位置设计避开了主安装螺栓的操作空间，后期维护拆装时不需要拆卸整个基座即可完成外接附件的更换。整个零件的外形采用一体化铸造成型的工艺思路设计，

　　所有转角位置都做了R2-R5的圆角过渡，避免铸造过程中出现应力集中导致的铸件开裂问题，同时减少机加工的余量，降低生产加工的成本。零件的整体安装边界控制在直径180mm、高度120mm的空间范围内，不会超出变压器本体侧的安装预留空间，和周边的散热片、接线端子等附件保持至少20mm的安全间隙，避免运行过程中出现干涉问题。设计过程中还考虑了零件的通用性，主安装孔的孔距、主油路通道的直径都适配当前主流的10kV级油浸式电力变压器的接口规格，可以直接替换同类型的老旧损坏基座，不需要对变压器本体做额外的改造。从结构受力角度分析，基座安装后除了承受自身重量以及外接管路的重量外，还要承受变压器运行过程中产生的振动载荷，

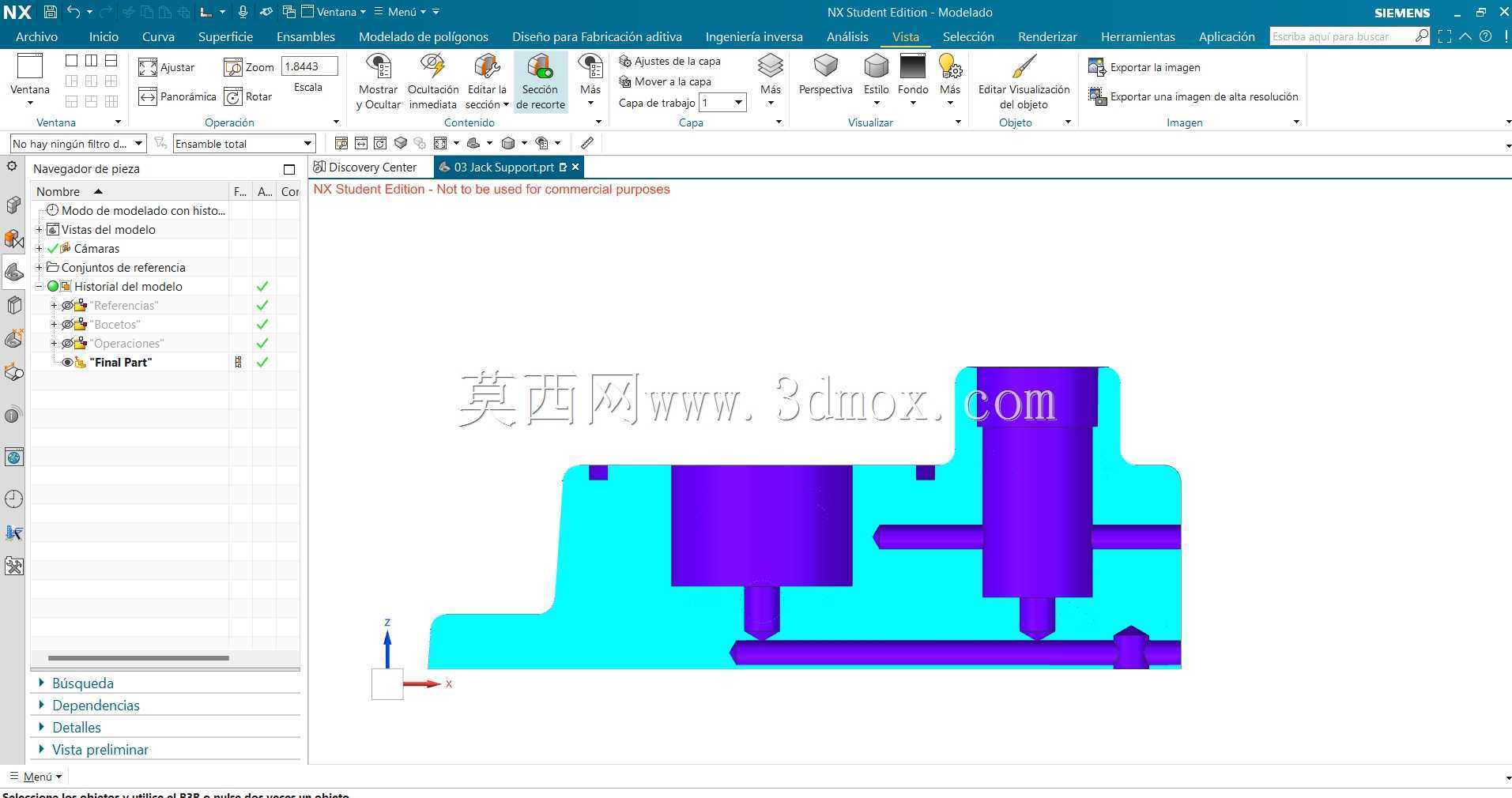

　　因此在筒状结构和底部圆盘的衔接位置做了加厚的加强筋设计，筋位厚度8mm，沿着圆周方向均匀分布，提升衔接位置的结构强度，避免长期振动导致衔接位置出现断裂。零件的材质选用常规的铸钢材质，兼顾强度和铸造性能，表面做防锈喷漆处理，适应户外变电站的潮湿、多尘的运行环境，延长零件的使用寿命。在建模过程中，所有特征都采用参数化设计思路，关键尺寸设置参数关联，如果后续需要适配不同容量等级的变压器，只需要调整对应的安装孔距、通道直径等参数即可快速生成新的模型，不需要重新绘制整个零件，能够大幅提升同系列零件的设计效率。
