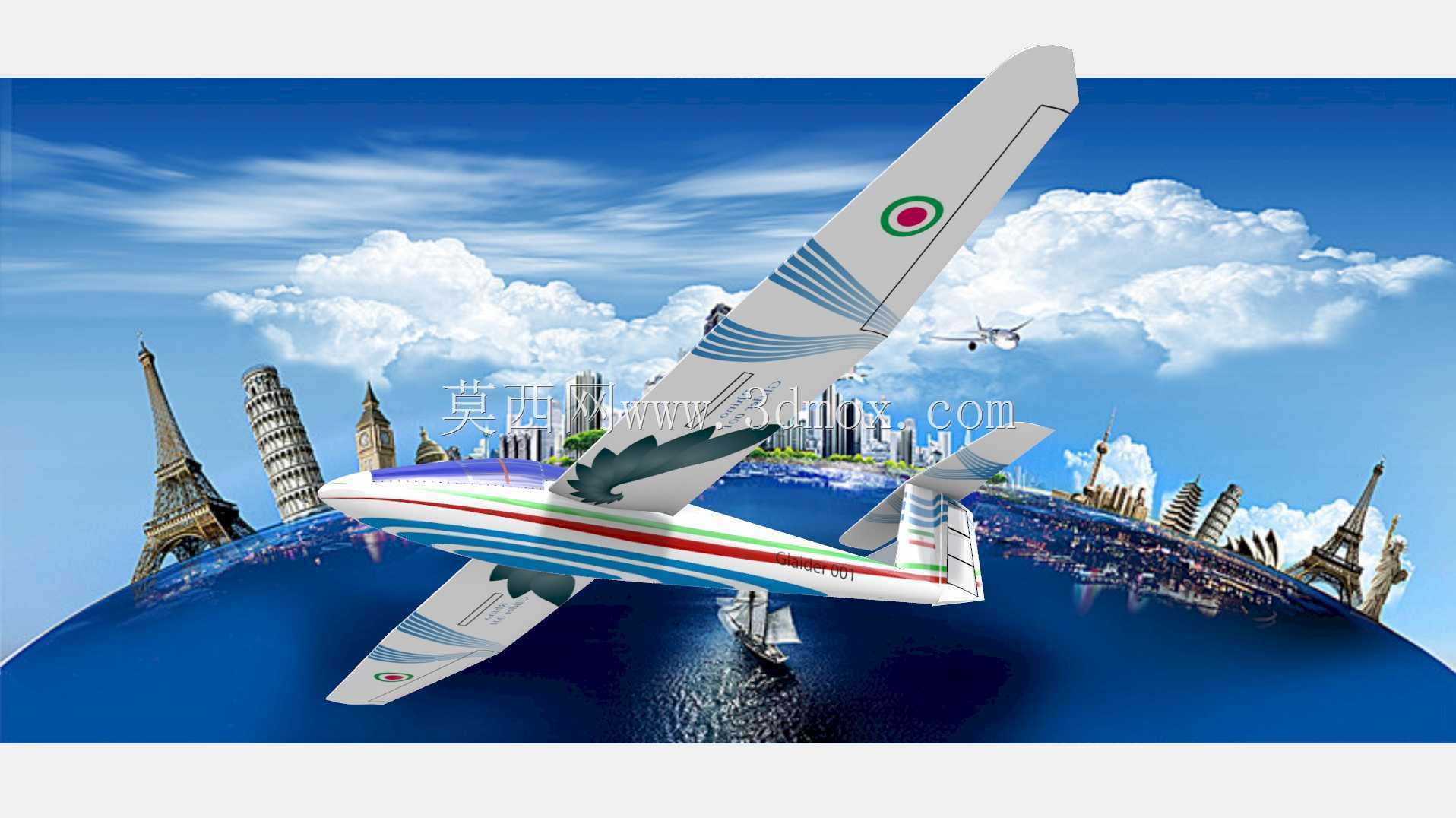

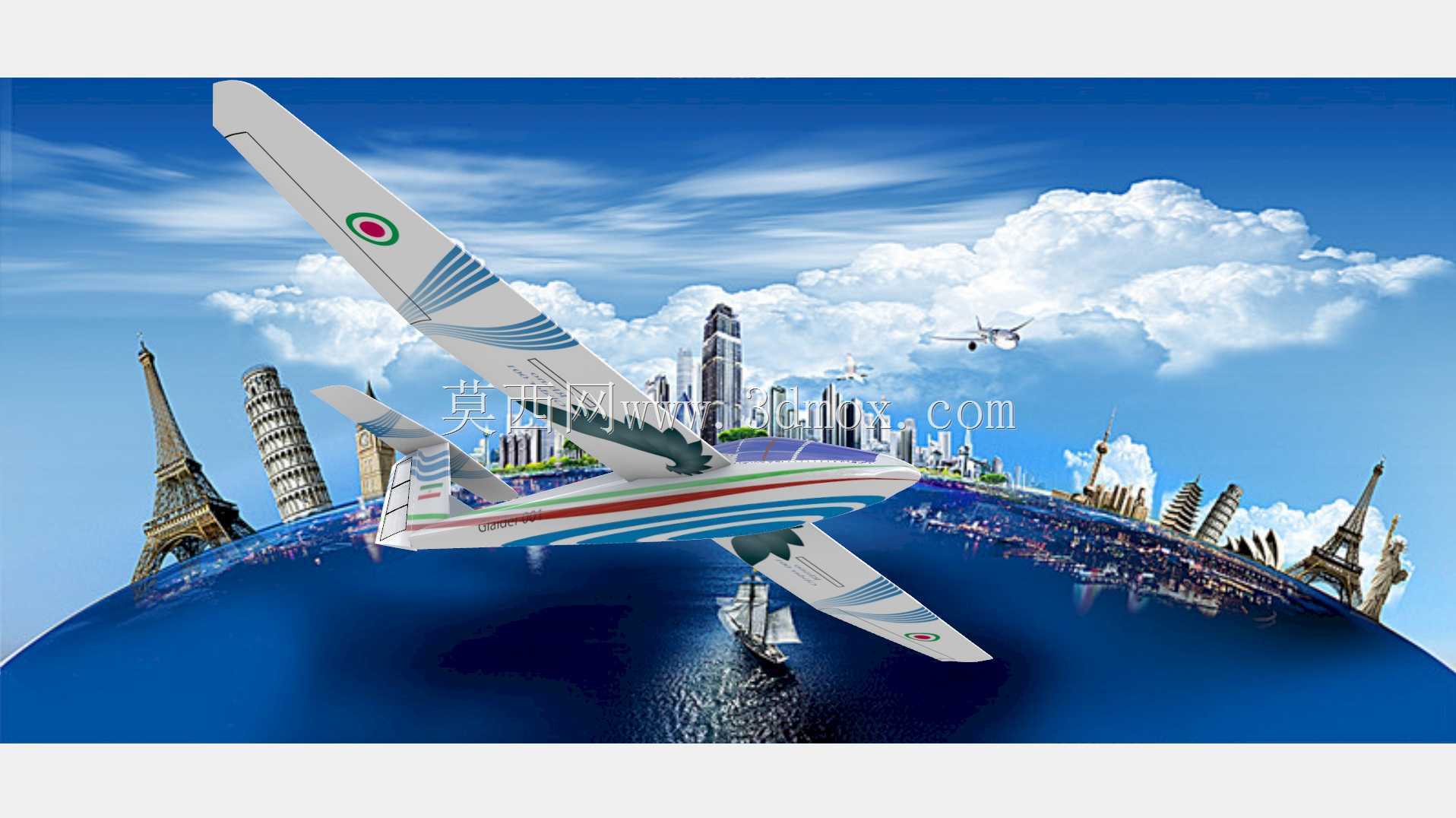

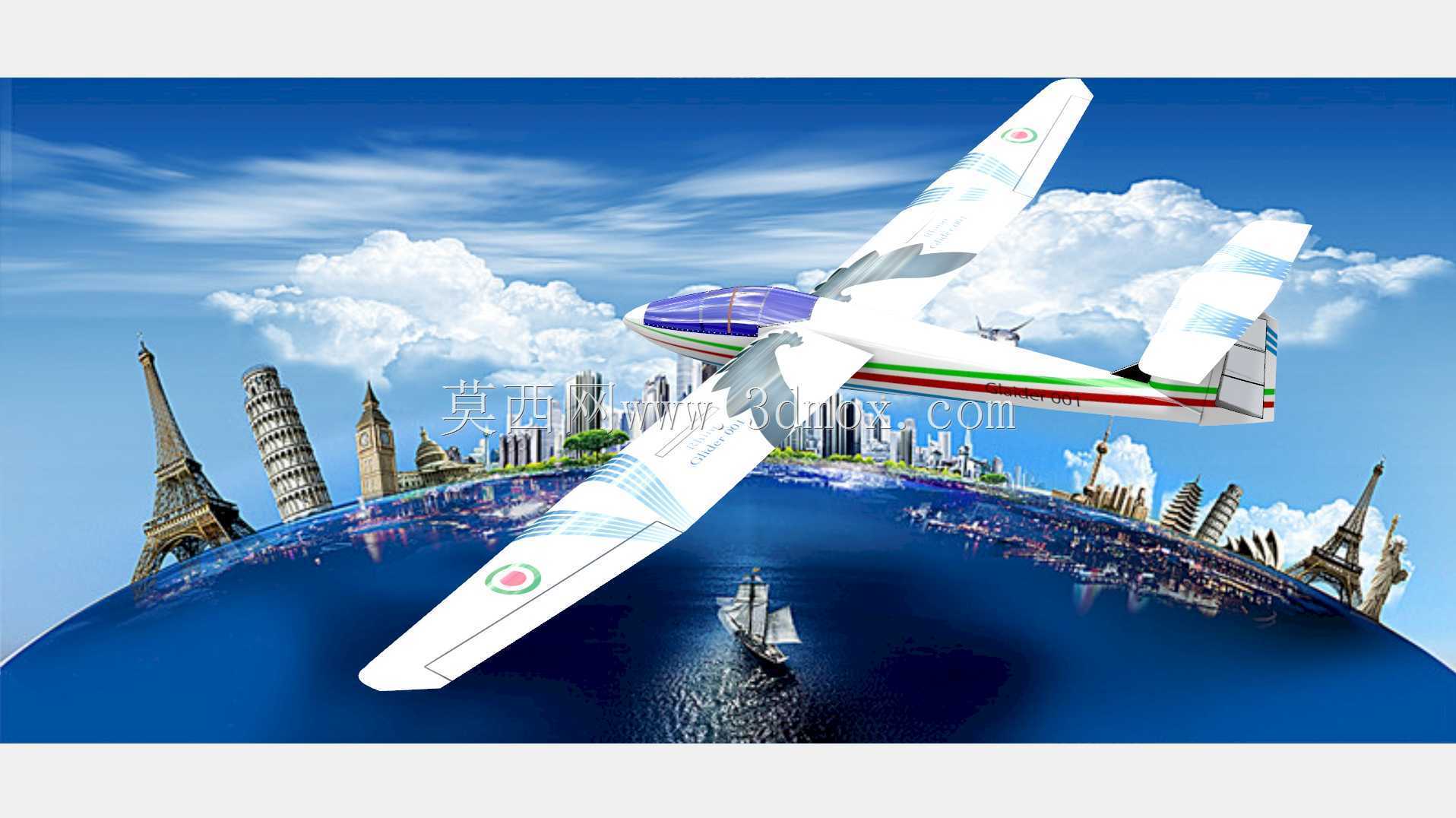

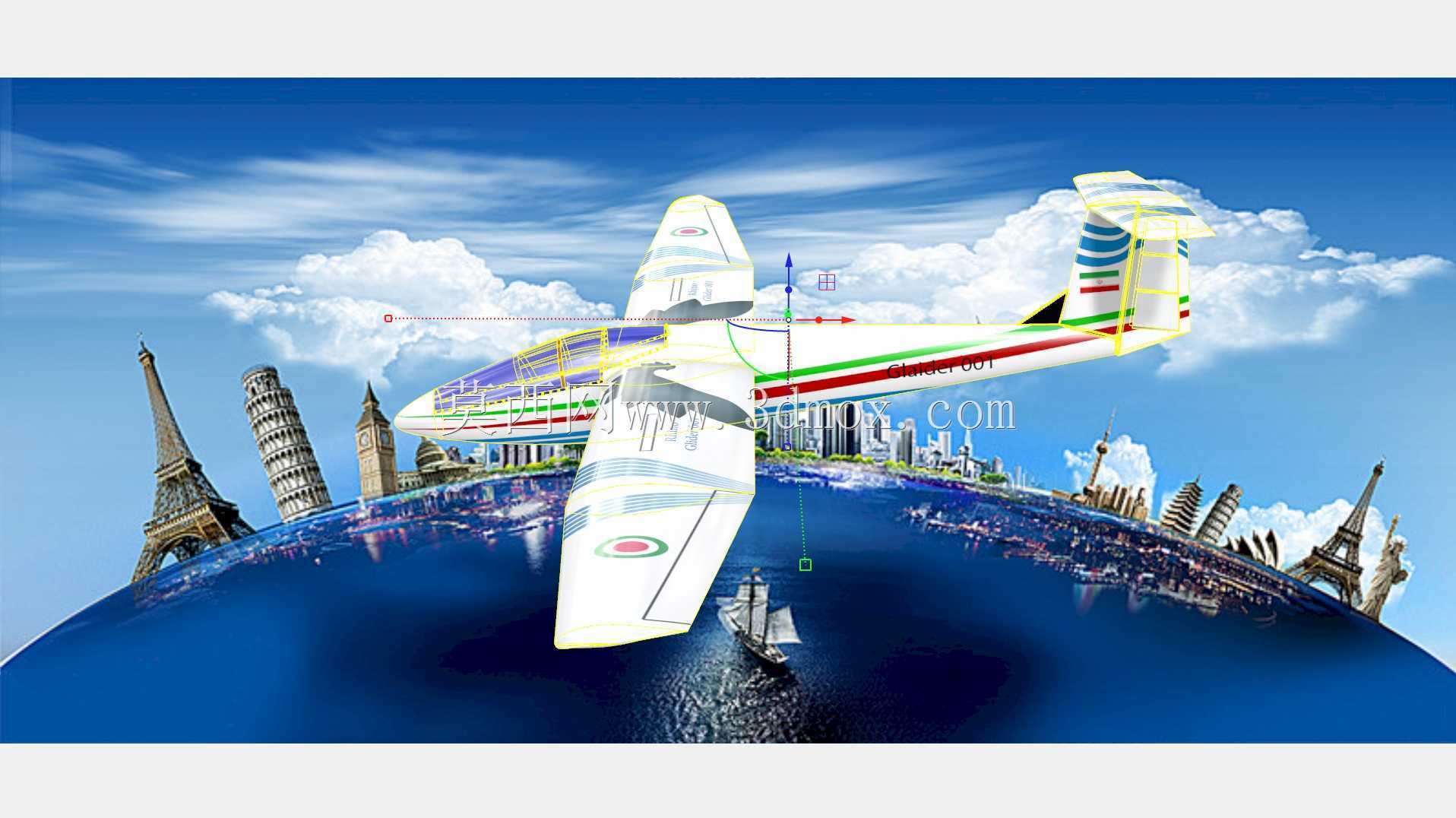

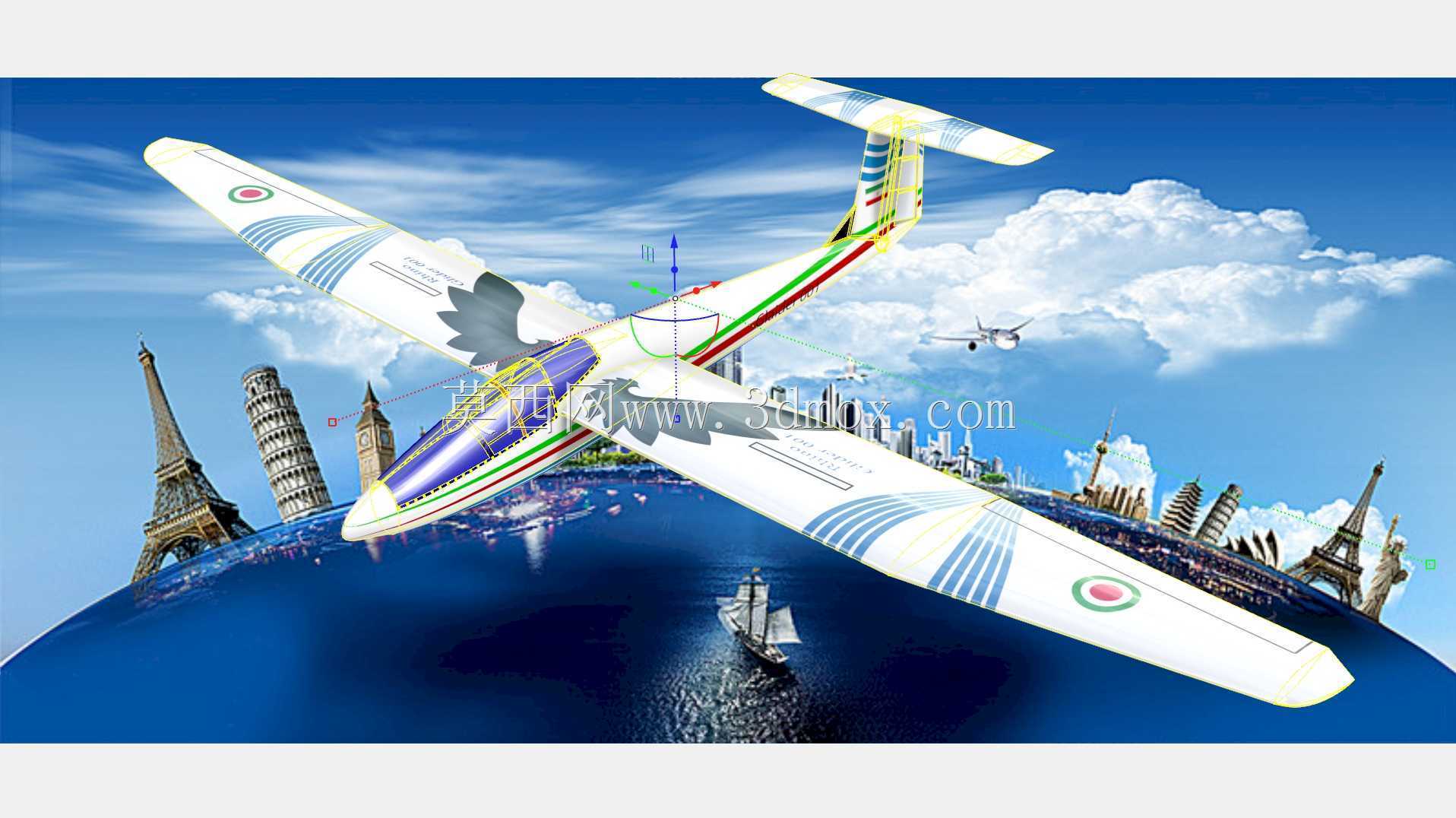

长航时固定翼滑翔飞行器外观结构设计

　　本次呈现的固定翼滑翔飞行器结构，在设计阶段优先考量低空空域飞行的气动效率需求，整体采用大展弦比上单翼布局，机翼前缘后掠角度控制在3度范围内，兼顾低速滑翔状态下的升阻比与小角度俯冲时的姿态稳定性。机身主体采用流线型纺锤截面设计，从机头整流罩到尾椎的过渡段全程做曲率连续处理，避免飞行过程中出现局部气流分离导致的阻力激增，机头段预留的载荷舱空间可根据任务需求搭载不同重量的任务模块，舱体与机身蒙皮的接缝处做阶差控制，保证外表面的气动完整性。

　　机翼部分采用分段式结构设计，外翼段设置1.5度的上反角，提升横向静稳定裕度，无需频繁修正副翼即可维持直线滑翔姿态，降低飞控系统的调控负荷；翼尖处做小角度切尖处理，削弱翼尖涡的诱导阻力，经气动仿真验证，该处理可让整机滑翔比提升约7%，同等高度下的滑翔距离增加近五十米。机翼与机身的连接位置设置在机身弦长37%处，该位置为整机气动焦点区间，可保证不同载重状态下重心始终处于合理范围内，避免出现头重俯冲或尾重失速的风险。

　　尾翼组采用常规平尾加垂尾的布局，平尾安装角可根据飞行状态做微调，垂尾后缘设置方向舵操控面，舵面偏转角度范围控制在正负22度，既满足航向修正的操控需求，又避免舵量过大引发的侧滑过载。机身腹部设置可收放式滑橇结构，在地面滑跑起降阶段可伸出作为支撑，飞行状态下完全收纳入机身腹部舱段，不会额外增加飞行阻力；滑橇的缓冲行程设置为35毫米，可吸收硬着陆时的冲击载荷，避免机身主体结构受冲击出现形变。

　　从实际应用场景来看，该结构可适配低空航空测绘、环境监测、航模运动等多个领域，在无动力滑翔状态下可借助热气流实现长航时留空，对起降场地的要求极低，仅需长度不足百米的平整硬质路面或草地即可完成起降作业。设计过程中对整机的重量配平做了多轮迭代，机翼内部的翼梁采用碳纤维铺层设计，在保证结构强度满足3g过载要求的前提下，尽可能降低结构自重，让整机的翼载荷控制在每平方分米28克的区间，低速飞行时的操控手感更为柔和，即使是入门级飞手也能快速掌握操控逻辑。

　　安装边界方面，整机翼展控制在2.4米，机身全长1.1米，垂尾顶端距地面高度为0.32米，收纳状态下可拆卸机翼，拆分后的最大部件长度不超过1.2米，可放入常规车载储物箱内运输。机身内部的设备舱预留了标准的航电设备安装位，电池、接收机、舵机的安装位置均做了定位标识，组装时无需额外打孔定位，各操纵面的连杆走线全部预埋在机身蒙皮内部的走线槽内，避免外露线材干扰气流。针对不同飞行场景的需求，机翼下方预留了两个可选挂点，可挂载小型任务载荷或辅助动力模块，挂载点的承力结构与机翼主翼梁直接连接，可承受最大0.5千克的挂载重量，不会因额外载荷影响机翼结构强度。

　　在气动细节处理上，机身座舱段的透明整流罩采用与机身同曲率的弧面设计，与周边蒙皮的接缝公差控制在0.2毫米以内，避免高速气流穿过接缝产生紊流；机翼表面的操纵面缝隙处粘贴有柔性密封带，在舵面偏转时可自动填补缝隙，进一步降低寄生阻力。整机的重心设计范围位于机翼弦长28%到33%区间，在该区间内飞行时，整机的俯仰稳定性最佳，遇到紊流时的姿态恢复速度最快，不会出现持续的俯仰振荡。针对滑翔飞行的特殊需求，整机的废阻面积经过多轮优化，所有外露的连接件均采用沉头设计，外表面无突出的螺栓头或凸起结构，最大程度降低无动力滑翔时的阻力损耗，提升留空时间。
