便携式9V电池供电座结构设计方案

　　在小型便携电子设备、户外测试仪器、嵌入式开发原型的供电适配场景中，9V叠层电池的固定与供电转接一直是结构设计里容易被忽略却直接影响使用可靠性的环节。这款9V电池座的设计，核心围绕日常使用中的防松脱、接线便捷性、空间适配性三个核心需求展开，没有冗余的装饰结构，所有造型特征都服务于实际装配与使用场景。

　　从实际使用场景来看，这类电池座常被应用在万用表、烟雾报警器、小型信号发生器、学生电子竞赛作品、临时户外传感节点的供电结构中，需要适配常规9V叠层电池的标准尺寸，同时要兼顾电池更换的便捷性，不能出现电池卡滞难以取出、或者接触不良导致供电断续的问题。设计时首先确定了内部容纳腔的边界尺寸，完全贴合市售常规9V叠层电池的外形公差，腔体内壁预留了0.2mm的装配间隙，既不会因为间隙过大导致电池在内部晃动，也不会因为间隙过小造成电池装入、取出时的卡涩。

　　接触结构的设计上，电池座内部的弹片位置完全匹配9V电池的正负极触点位置，弹片采用弯折式弹性结构设计，选用具备良好弹性与导电性的锡青铜材质作为接触件基材，表面做镀镍处理提升抗氧化能力，避免长期使用后触点氧化造成接触电阻过大、供电压降超标的问题。弹片的预压行程设计为1.5mm，当电池完全推入到位后，弹片能够提供足够的正压力，保证在设备受到常规振动、跌落冲击时，触点不会出现瞬间断开的情况，这一点对于户外使用的便携测试设备尤为重要，很多野外作业的测试仪器经常会因为磕碰导致电池接触不良中断数据采集，这款结构的弹片预压设计刚好规避了这类问题。

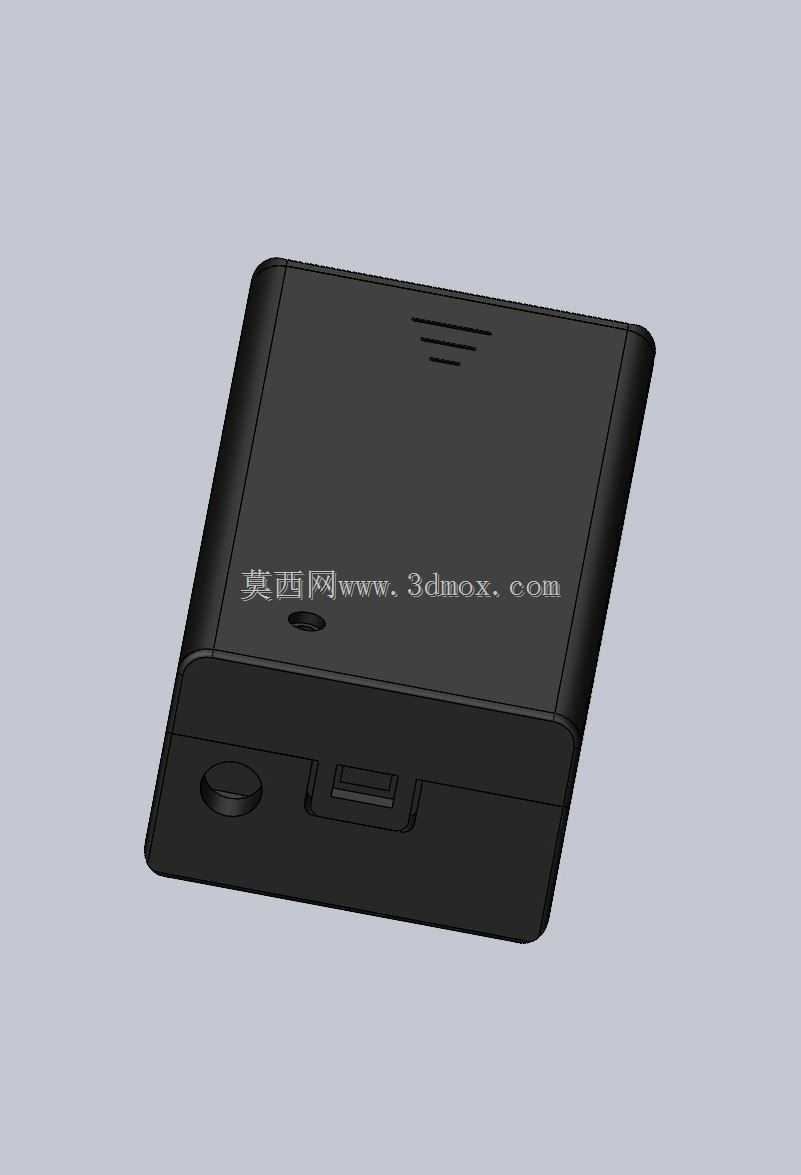

　　外壳部分采用一体式上盖加下座的扣合结构，壳体壁厚均匀设置为1.8mm，这个壁厚尺寸既能够保证壳体的结构强度，在受到日常挤压时不会出现开裂变形，也不会因为壁厚过大造成整体尺寸冗余、占用过多设备内部空间。壳体侧面设置的USB输出接口，是这款电池座的拓展功能设计，能够将9V电池的电压通过内置的稳压转换模块转为常规5V输出，给小型USB供电的外设提供临时供电，接口周围做了0.3mm的凸台加强结构，避免USB插头反复插拔时造成接口周围壳体开裂。壳体顶面设置的三条浅凹槽，一方面是作为防滑结构，方便用户手持时增加摩擦力，另一方面也作为壳体的加强筋，提升顶面的抗变形能力，当顶面受到按压时不会出现凹陷变形。

　　壳体一侧设置的圆形按键是电源控制开关，按键周围做了下沉式的限位结构，按键突出壳体表面的高度控制在1.2mm，既能够保证用户按压时的触感清晰，也不会因为按键突出过高导致放在包内时被意外挤压触发、造成电池电量无故损耗。开关的装配位置预留了0.1mm的活动间隙，按压行程设计为0.8mm，触发力度设置在1.5N左右，符合常规电子设备按键的操作手感，不会出现按压过硬触发费力、或者过软容易误触的问题。

　　安装适配性上，这款电池座既可以作为独立的便携供电模块单独使用，也可以嵌入到小型电子设备的壳体内部作为内置电池仓。作为独立模块使用时，壳体的边角做了R2的圆角处理，没有尖锐的棱角，放在口袋或者工具包内不会刮划其他物品；作为内置电池仓嵌入设备时，壳体外部的尺寸公差控制在±0.1mm，能够方便地卡入设备预设的安装槽内，不需要额外设计复杂的固定结构。电池装入的导向结构做了斜角导入设计，入口处做了15度的导向斜角，用户更换电池时不需要刻意对准位置，顺着斜角推入即可完成电池安装，降低了盲操作时的装配难度。

　　在细节设计上，电池座内部的腔体边缘做了避空缺口，方便用户用手指抠取电池，不需要借助额外的工具就能完成电池更换，这一设计参考了市面上多款主流便携设备电池仓的使用痛点，很多电池仓因为内部完全贴合电池外形，没有预留手指抠取的空间，更换电池时需要晃动半天才能把电池倒出来，这款结构在腔体的一侧预留了深度3mm的半圆形缺口，刚好能够容纳成年人的指尖，取出电池时只需要用指尖扣住缺口处的电池端面就能轻松把电池取出。壳体的合模线设置在侧面的居中位置，后续注塑生产时不会在外观面留下明显的合模痕迹，表面采用细晒纹处理，既能够提升手持的摩擦力，也不容易残留指纹和划痕，长期使用后外观依旧能保持整洁。

　　从电路适配的角度来说，电池座内部的走线空间预留了足够的位置，除了正负极接触弹片的走线之外，还预留了稳压模块、保护板的安装位置，可以根据实际使用需求加装过流保护、过放保护电路，避免电池短路或者过放造成的安全隐患。内部的走线槽做了限位结构，导线装配后不会因为电池的装入挤压出现导线破损、短路的问题，所有带电部件和壳体之间都预留了足够的电气间隙，满足常规低压电子设备的安全设计要求。
