医用硬性内窥镜结构三维数模

　　这款硬性内窥镜的结构设计，核心围绕腔体内部可视化检测的实际需求展开，先从使用场景倒推结构逻辑：不管是临床医疗领域的人体腔体探查，还是工业场景下的窄小深孔内壁缺陷检查，都需要设备具备足够的刚性插入能力，同时保证光学成像路径的同轴精度，这也是硬管内窥镜和软管内窥镜最核心的结构差异。

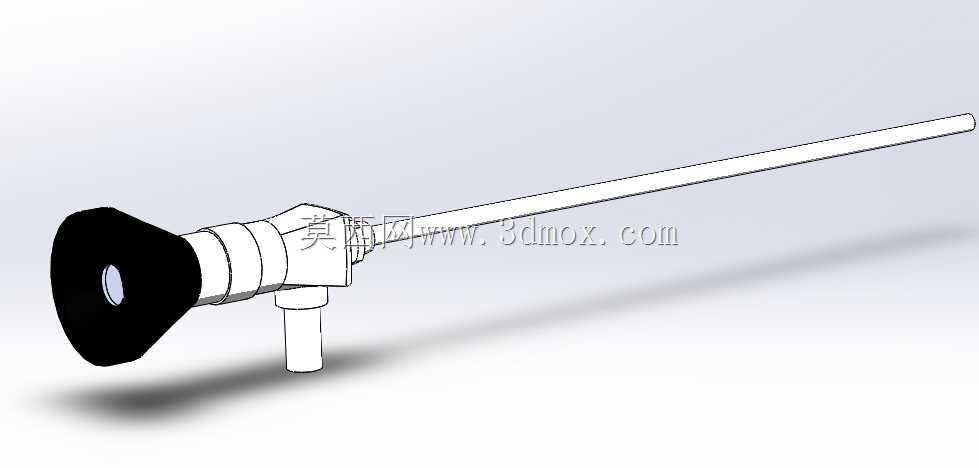

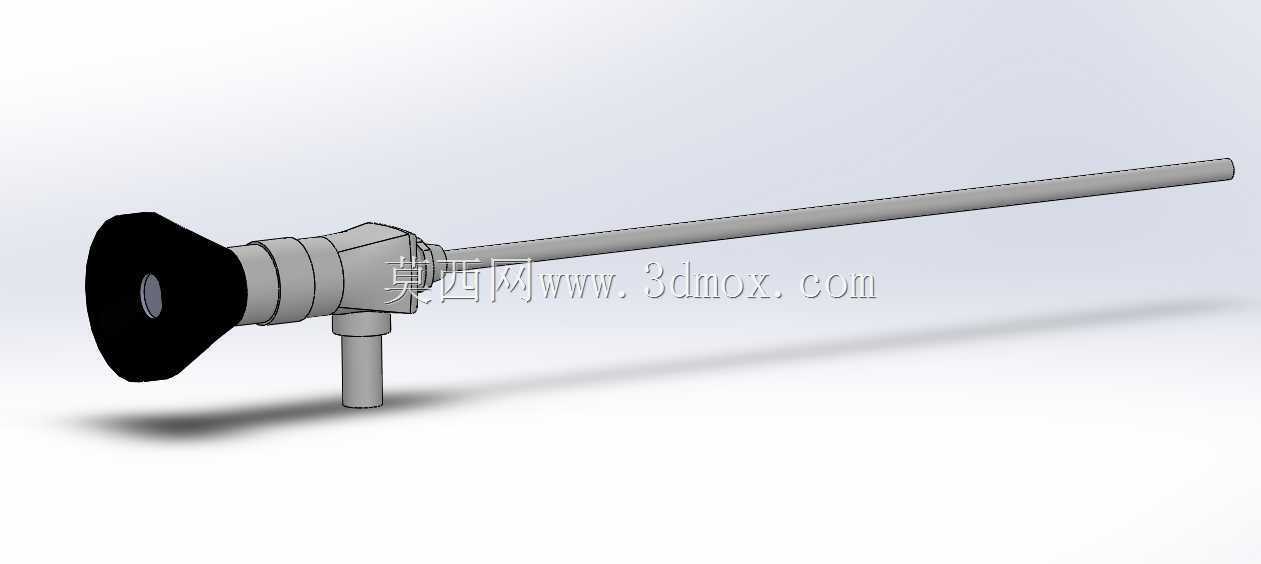

　　从整体结构拆分来看，设备分为三个核心功能段：最前端的目镜握持段、中部的镜管主体、侧置的操作接口段。目镜端采用了符合人体工学的锥形扩径设计，外轮廓做了圆弧过渡，黑色的目镜罩采用软质包覆结构，既可以在操作人员眼部贴合时起到遮光作用，避免环境杂光进入光路影响成像清晰度，也能在手持操作时提供足够的摩擦阻力，防止器械滑脱。目镜段和镜管的连接位置做了阶梯式的密封结构，多层环形凸台一方面可以强化结构连接强度，避免细长镜管受侧向力时从根部断裂，另一方面也为密封胶圈预留了安装槽位，满足医疗场景下的消毒密封要求，防止清洗消毒时液体渗入光路内部造成镜片霉变。

　　中部的细长镜管是整个设备的核心功能载体，镜管采用薄壁不锈钢管作为外层保护结构，内部同轴布置光学传像束、照明光纤通道，设计时需要严格控制镜管的直线度公差，整管直线度误差需要控制在0.1mm/m以内，否则会导致内部光学元件的同轴度偏移，直接降低成像清晰度，甚至出现视场边缘畸变、暗角等问题。镜管的外径根据不同使用场景做了系列化设计边界，常规医用款外径覆盖2.7mm到10mm区间，长度根据探查深度从100mm到400mm不等，安装时镜管和根部连接座采用过盈配合加激光焊接的固定方式，焊接位置做了平滑打磨处理，避免出现凸起毛刺划伤腔体内壁。

　　侧置的接口段主要用于配套照明光源、器械通道的连接，接口采用标准鲁尔接头尺寸设计，可以和通用的医用冷光源导光束直接适配，接口内部做了光纤对准结构，保证照明光线可以高效耦合进入镜管内部的照明光纤，减少光损。接口的位置设计在目镜段前方30mm左右的位置，这个距离是经过反复人体工学验证的：操作人员单手握持目镜端时，拇指和食指可以自然搭在侧置接口的位置，方便微调镜体的旋转角度，同时不会遮挡目镜的观察视野，长时间操作也不容易产生手部疲劳。

　　设计过程中需要重点考虑的边界条件包括：镜管的抗弯折性能，因为实际使用中镜管插入腔体后可能会受到不可避免的侧向力，薄壁镜管需要在保证内径足够容纳光学元件的前提下，通过壁厚优化和材料热处理提升刚性，避免受力弯折后损坏内部光学组件；其次是整体的重量控制，整镜重量需要控制在200g以内，否则长时间手持操作会大幅提升操作人员的手部负荷，因此目镜段的内部结构采用了轻量化的镂空设计，在保证结构强度的前提下尽可能去除非必要的实体材料；另外还有消毒兼容性，所有外露结构材料都需要耐受高温高压消毒、化学试剂浸泡等常规消毒方式，不会出现腐蚀、涂层脱落、形变等问题。

　　从结构装配的角度来看，整个设备的零件拆分遵循了易装配、易维护的原则，目镜罩、镜管、连接座、侧接口都采用模块化设计，单个零件损坏后可以单独更换，不需要整体报废，内部光学元件的安装预留了调整间隙，装配时可以通过微调镜片的轴向位置来校准成像焦距和视场中心，不需要额外定制复杂的专用工装，大幅降低了装配和后期维护的成本。在实际使用中，这类硬管内窥镜相比软管镜，具备成像清晰度高、操控性好、可配套手术器械完成镜下操作的优势，在耳鼻喉科检查、腹腔微创手术、工业精密零件内部缺陷检测等场景都有广泛应用，结构设计上的每一处细节，都是围绕实际使用中的操作便利性、可靠性、成像质量要求逐步优化而来，没有多余的装饰性结构，所有外形特征都服务于功能需求。
