高扭矩防水金属齿轮数码伺服结构设计

　　做航模、小型自动化执行机构选型这么多年，碰到过太多舵机掉链子的情况：低温下齿轮扫齿、户外作业进水烧驱动、大负载下扭矩不足抖舵，直到把这款数码伺服的三维结构拆解开建模，才摸清楚这类高可靠性舵机的设计逻辑。先从实际应用场景说，这类舵机不是普通玩具级的小扭矩部件，它能覆盖1:8/1:10比例越野模型车的转向与油门控制、工业小型机械臂的关节驱动、户外巡检机器人的云台俯仰转向、水下探测装置的执行端动作，甚至农业植保无人机的舵面控制，只要是需要精准角度控制、中等负载输出、工况相对复杂的场景，都能看到同规格产品的身影。

　　从功能特性上拆解，这款舵机核心的优势首先是全金属齿轮组，从输出轴的铜齿到中间的减速级直齿，全部采用粉末冶金或者机加工金属材质，相比普通尼龙齿轮，抗冲击载荷能力提升至少3倍，不会因为突然的负载冲击直接扫齿报废，输出端的齿形是标准的25T花键，和市面上绝大多数舵机摇臂、舵盘通用，不用额外定制连接件，替换成本很低。其次是壳体的密封设计，上下壳的合模面做了密封槽，预装橡胶密封圈，输出轴位置加了油封，出线口做了灌胶密封，能达到IP65左右的防护等级，雨天户外作业、短时间浅水溅淋都不会让内部电路、电机受潮短路，这点对户外作业的设备来说太重要了，之前用过不少无密封的舵机，淋一次雨直接电位器氧化，回中精度直接飘到没法用。

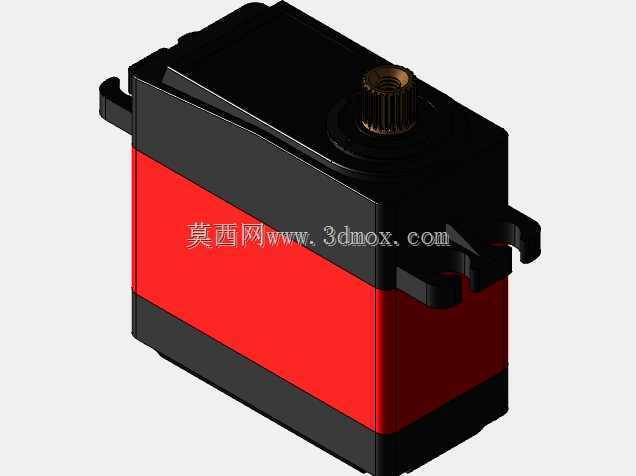

　　再讲设计思路，建模的时候特意把内部结构拆出来捋了一遍：动力源是核心的直流有刷电机，布置在壳体下半部分，通过三级直齿减速把电机的高转速低扭矩输出，转换成输出轴的低转速高扭矩，减速比的匹配是经过扭矩核算的，保证在6V供电下能输出足够的堵转扭矩，同时空载转速不会太慢，响应速度能跟上控制信号。位置反馈用的是导电塑料电位器，和输出轴同轴布置，能实时把输出轴的角度信号反馈给控制板，控制板集成在壳体上半部分的腔体内，做了绝缘灌封处理，既可以屏蔽外界的电磁干扰，也能避免震动导致的元件虚焊。壳体的结构设计也很讲究，上下壳用四颗自攻螺丝锁紧，两侧带标准的舵机安装耳，安装孔的孔距是通用的标准尺寸，不管是装在模型车的舵机仓，还是自动化设备的安装支架上，都能直接对位，不用重新打孔。

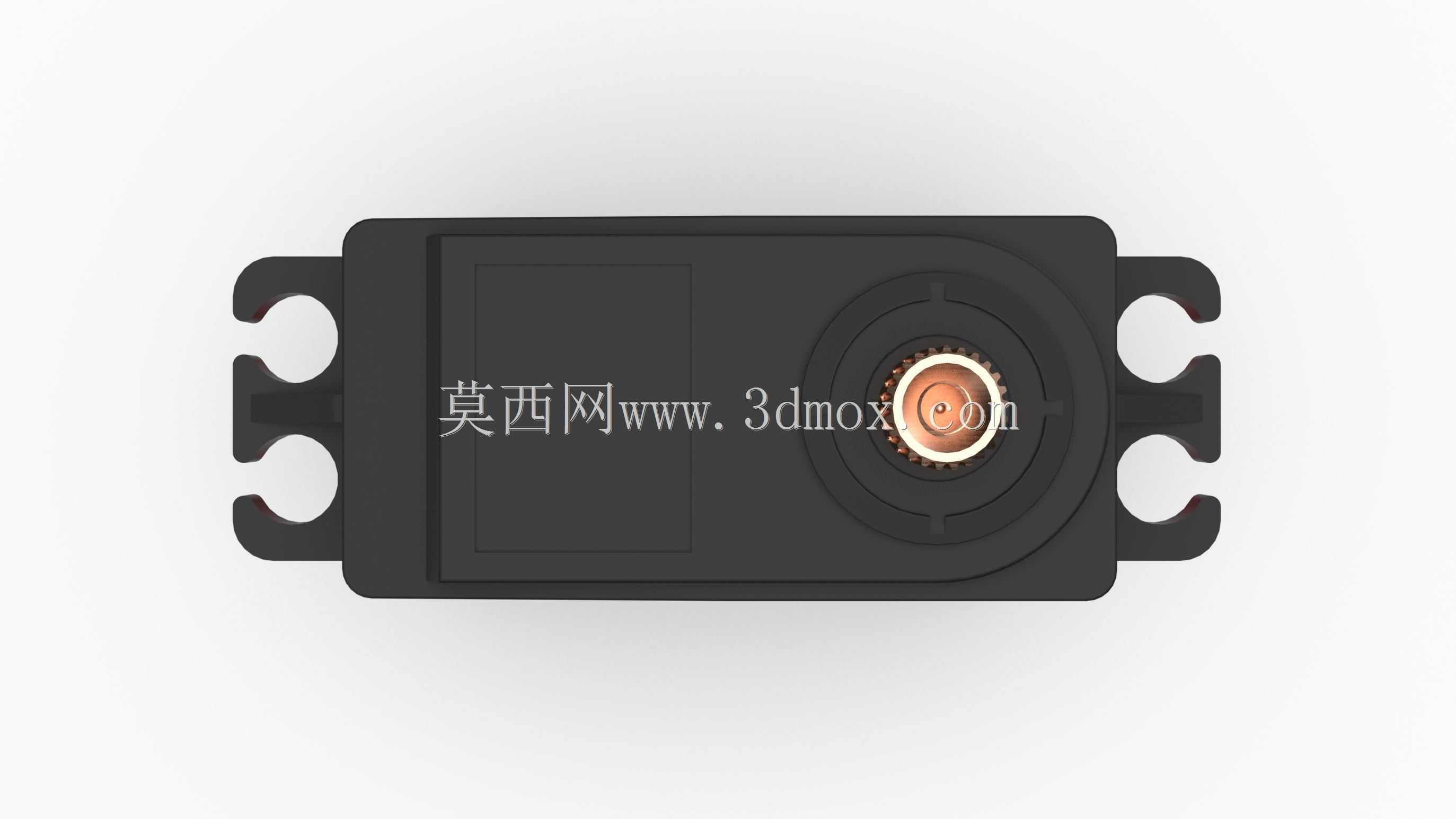

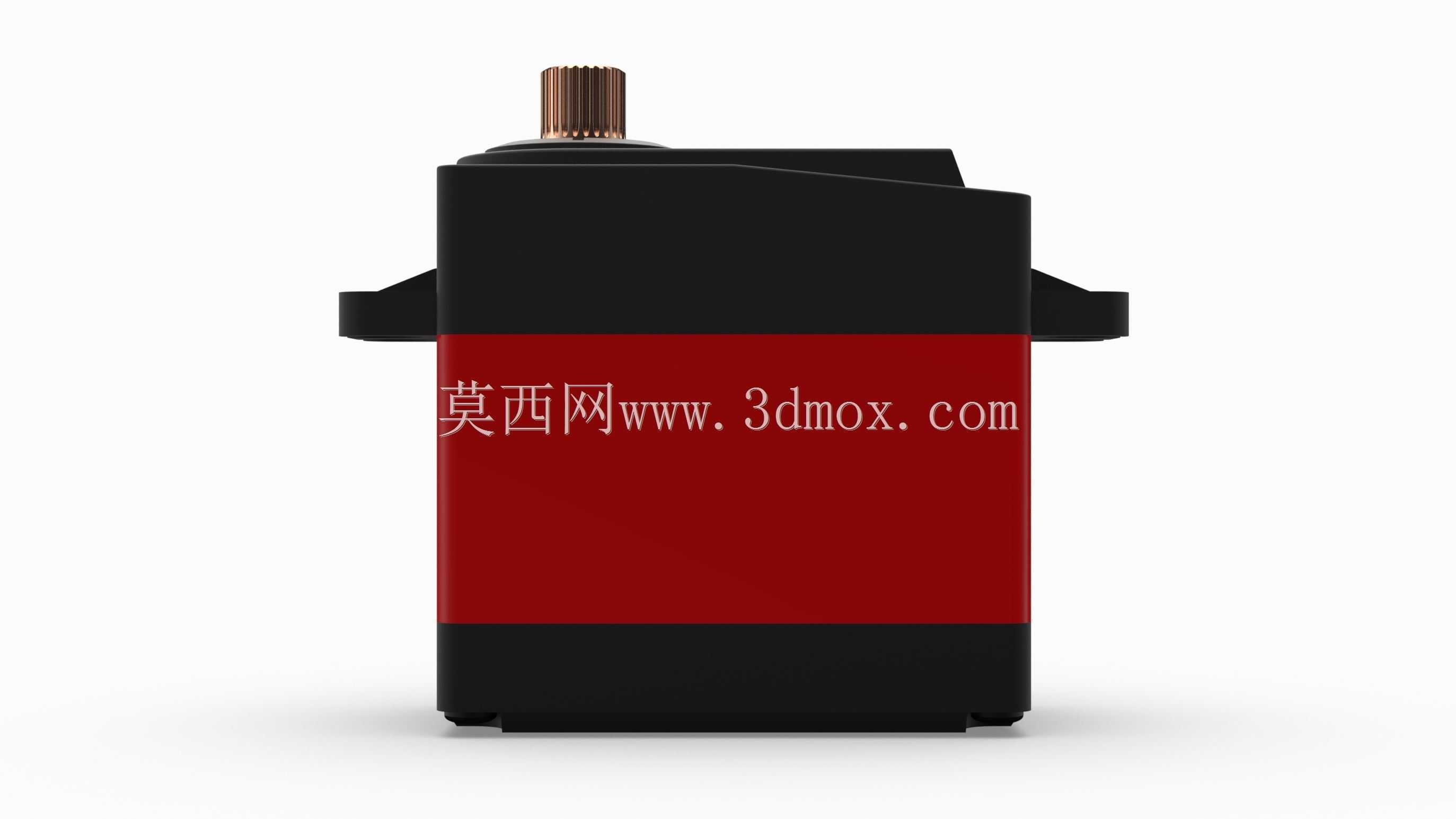

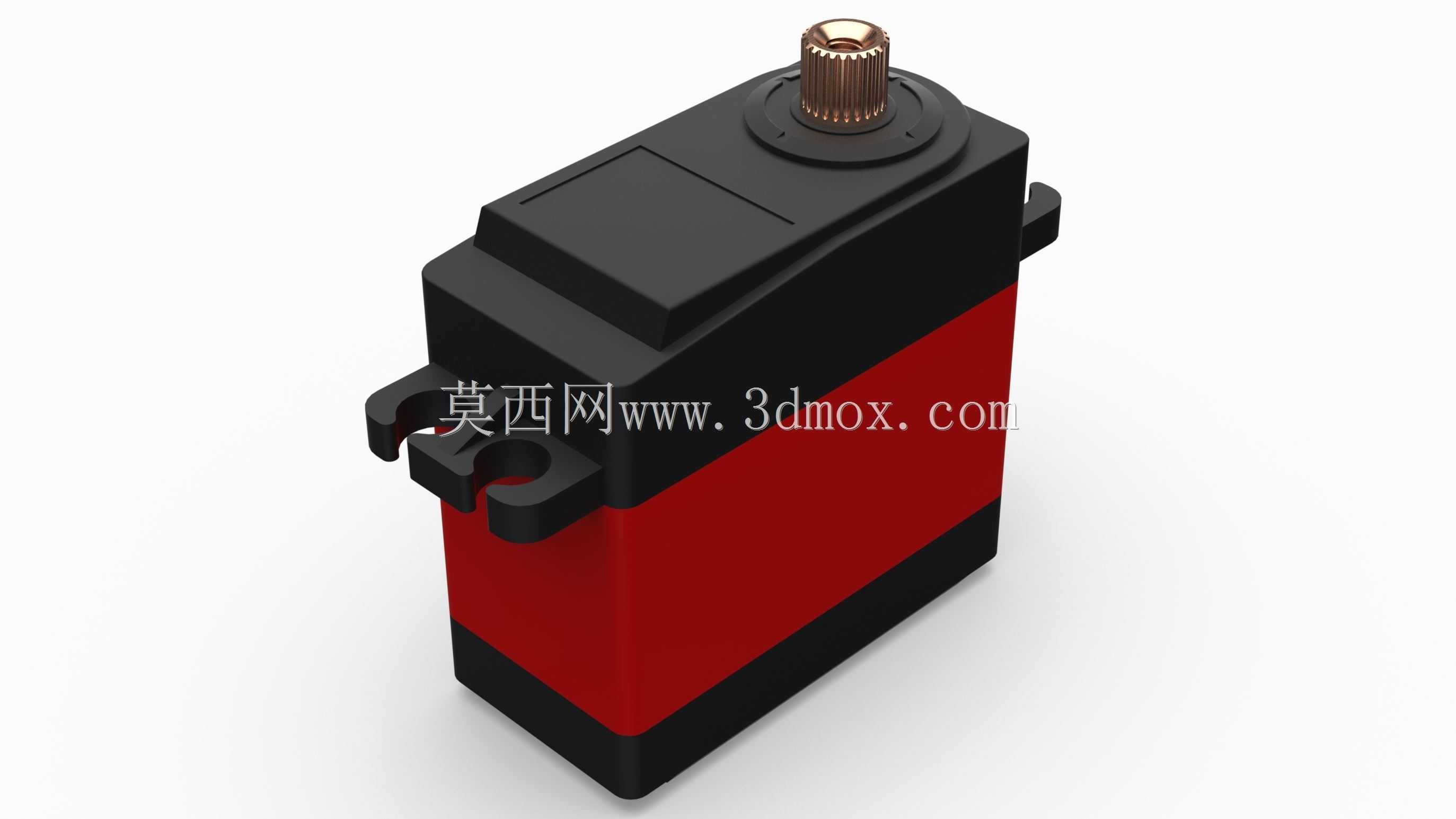

　　说到外形尺寸和安装边界，这款舵机的主体是长方体结构，长宽高尺寸符合标准大扭矩舵机的安装规范，输出轴的中心高度和同规格产品完全一致，替换旧舵机的时候不用调整连杆长度、安装位高度，直接装上去就能调试。两侧的安装耳厚度做了加强，不会因为锁紧螺丝的时候用力过大导致安装耳断裂，输出轴突出上壳的高度刚好匹配标准摇臂的安装深度，不会出现摇臂蹭壳或者固定螺丝锁不紧的情况。出线方向是从壳体尾部引出，线长留足了设备内部布线的余量，不会因为线太短需要额外接延长线增加故障点。

　　实际做结构验证的时候，特意核对了每个部件的干涉情况：齿轮组的啮合间隙控制在0.02-0.05mm之间，既不会因为间隙太大导致回中虚位，也不会因为间隙太小转动卡滞；壳体内部的筋条刚好把电机、控制板、电位器牢牢卡住，设备受到剧烈震动的时候内部部件不会移位；输出轴的轴承采用双轴承支撑，径向负载能力比单轴承结构强很多，侧向受力的时候不会出现轴偏、抖舵的情况。很多人选型的时候只看扭矩参数，其实安装尺寸的通用性、密封可靠性、齿轮的抗冲击能力，才是决定舵机实际使用寿命的核心，这款舵机的结构设计刚好把这些实际工况里的痛点都覆盖到了，不管是做设备升级替换，还是新产品开发选型，都能减少很多后期调试、维护的麻烦。建模的时候也严格按照实物的装配公差来做，每个配合面的公差都留了合理的余量，导出的模型可以直接用来做设备的装配干涉检查，不用再反复核对尺寸调整结构，能省不少前期设计的时间。
