双轮式飞机起落架缓冲支撑结构

　　这套双轮式起落架结构主要面向中小型固定翼飞机的地面承载、滑跑、着陆缓冲与停机支撑场景。整机在着陆瞬间会承受较大的垂向冲击，滑跑阶段还要传递刹车阻力、侧向偏摆载荷以及转弯时的附加力矩，因此结构设计不能只停留在外观装配，而要把载荷路径、缓冲行程、轮距边界和收放干涉一并考虑。

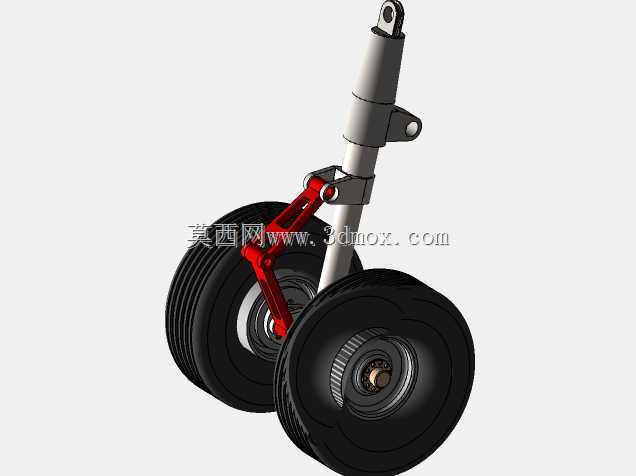

　　从实际用途看，起落架是飞机与地面接触的唯一承力部件。双轮布置相比单轮能够降低单胎接地压力，提高在铺装跑道和较差道面上的通过性；两个机轮并列布置后，轮胎与轮毂分担垂向载荷，刹车时也有利于保持方向稳定性。模型中可以看到轮胎、轮毂、轴承、缓冲支柱、摇臂、连杆以及红色传力构件之间的装配关系，这些零件共同构成从地面到机身接头的完整传力链。

　　结构上，主承力路径由机轮经轮轴、摇臂或支撑臂传递到缓冲支柱，再通过顶部铰接接头传入机身加强框。缓冲支柱采用套筒式外形，内部工程实现通常对应油气缓冲或弹性阻尼结构，外层筒体承担弯曲与导向作用，活塞杆在压缩过程中沿固定方向运动。设计时需要保证支柱轴线、轮轴中心和铰接点之间的几何关系合理，使着陆冲击主要转化为缓冲器轴向压缩，而不是在接头处产生过大的附加弯矩。

　　双轮之间的间距是外形尺寸控制中的重点。轮距过小，地面滑跑时抗侧翻能力不足；轮距过大，则会增加支柱、摇臂和收放舱的空间占用。模型中两轮围绕支柱下部对称布置，轮胎外缘形成明确的宽度边界，设计人员在整机布置时需要据此校核机翼或机身内部收纳空间，同时确认轮胎与舱门、翼梁、管路和线缆之间保留足够间隙。起落架收放过程中，机轮并非简单直线移动，而是随铰接机构绕转轴翻转，因此三维装配中应重点检查极限位置：完全放下锁定时，支柱角度要满足接地姿态；收起到位时，轮胎最高点、轮毂侧面和摇臂端部都不能与舱体发生碰撞。

　　红色连杆类构件在机构中承担传力和姿态约束作用。它不是装饰件，其两端铰接孔的位置直接影响缓冲支柱随轮组上下运动时的轨迹。若连杆长度或孔位偏差较大，机轮在压缩行程中可能出现卡滞、轮胎擦碰支柱或缓冲行程不足等问题。建模时应将铰接孔中心、衬套外径、螺栓安装空间和运动间隙表达清楚，避免后续工程图阶段只看到实体外形而忽略装配可行性。

　　机轮部分采用带胎纹的橡胶轮胎外形，轮毂内部保留轴承安装区域。实际设计中，轮胎需要根据飞机重量、着陆速度、充气压力和跑道条件选型；轮毂则要考虑轮缘强度、轴承跨距、刹车盘安装以及拆装便利性。双轮结构如果配置刹车装置，扭矩会通过轮轴和扭力臂传回支柱，因此相关连接面不能按普通静连接处理，应关注重复冲击载荷下的防松和抗疲劳设计。

　　缓冲支柱顶部的铰接接头用于与机身连接，其耳片厚度、孔轴配合和开口方向决定了起落架能否顺利传递多向载荷。支柱侧面的小支耳通常用于连接收放作动筒或锁撑杆，这类接口在三维阶段就要预留操作空间，否则后期布置液压作动筒时容易出现工具无法接近、锁紧机构行程不匹配等问题。

　　从建模思路看，该结构适合按照骨架驱动方式完成：先确定机身铰接点、轮轴中心点、地面接触线和缓冲行程，再建立支柱筒体、摇臂、连杆和轮组的相对位置；随后在关键铰接处补充衬套、销轴和限位面。这样做的好处是调整起落架高度或轮距时，不必逐个重做零件，只需修改骨架参数即可检查运动包络。对于结构设计人员来说，这种方式也更贴近真实飞机布置中反复协调气动外形、收放舱和承力接头的工作过程。

　　在安装边界方面，放下状态下要核对机轮触地时支柱的前倾角或后倾角，保证飞机滑行姿态稳定；收起状态下要沿运动轨迹连续检查轮胎、轮毂、摇臂、连杆和支柱筒体与周边结构的最小间隙。缓冲器全伸长、静载荷压缩、最大着陆压缩三种位置都应纳入校核，尤其要关注轮胎在压缩并伴随侧向偏移时是否会侵占支柱或舱门空间。

　　整体来看，该模型把双轮机轮、缓冲支柱、铰接传力构件和收放连接点集中表达出来，适合用于航空起落架结构原理分析、机构运动干涉检查、教学演示以及初步方案布置。工程应用中，还需要在现有几何基础上进一步补充材料属性、铰接刚度、缓冲阻尼曲线、轮胎载荷参数和疲劳工况，才能从外观实体设计走向可用于详细设计的承力部件。
