民航客机乘客座椅支撑支腿结构

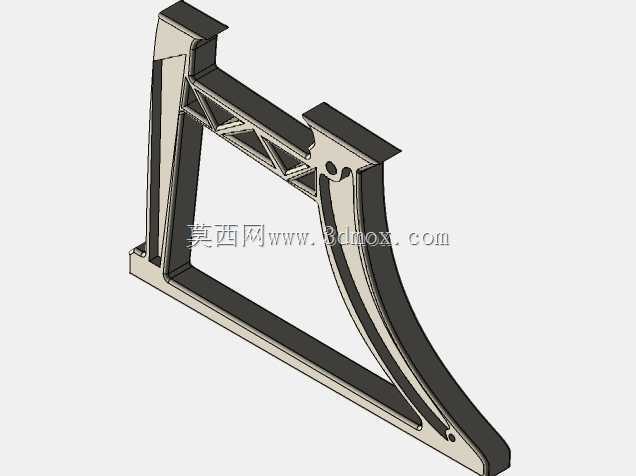

　　这套结构的核心承载逻辑围绕民航客舱座椅的下部传力路径搭建，日常运营中，单组座椅需要同时承接两名至三名乘客的体重、随身行李放置带来的局部压载，以及起降阶段机身传递过来的惯性载荷，支腿作为座椅骨架和客舱地板滑轨之间的唯一传力构件，所有竖向、前后向、侧向的力都要通过它最终传导到机身地板的加强梁上。在前期方案构思阶段，首先要敲定的就是支腿和地板滑轨的匹配边界，民航客舱地板普遍采用标准化的T型滑轨，支腿底部的连接脚需要预留对应滑块的安装槽位，连接孔位的间距要严格贴合航司通用的滑轨锁紧点位，保证座椅在客舱内可以根据载客布局调整排距，不需要在地板上额外开孔。从外形轮廓来看，支腿没有采用厚重的实心铸钢构型，

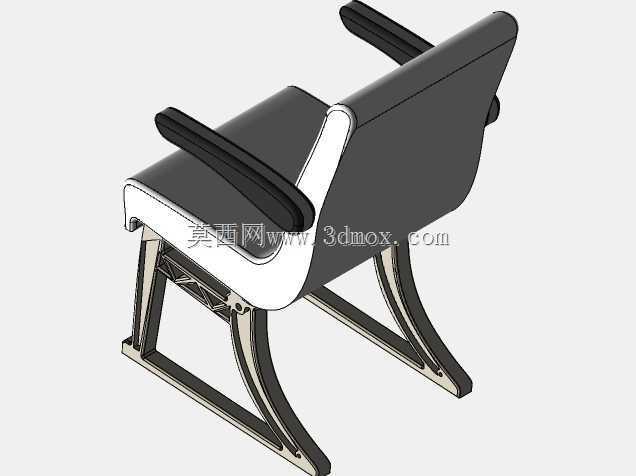

　　而是用弯弧的板式支臂搭配底部横向连接梁组成门式框架，前后两根弯臂从座椅座盆下方的骨架安装位向外舒展，向下收拢后落在地板滑轨的两个锁紧点上，这种外扩再内收的弧线形态，一方面可以给座椅下方留出足够的脚部空间，避免乘客脚尖碰到支腿结构，另一方面弯弧的构型可以在承受前向冲击的时候通过可控的微小形变吸收一部分冲击能量，避免刚性结构直接断裂失效。结构的受力校核优先级里，前向9G过载是必须跨过的硬性门槛，也就是当飞机出现紧急着陆工况时，座椅连同乘客、安全带的总载荷会以9倍重力的加速度向前冲击，支腿的前侧弯臂需要把这股冲击力顺畅传递到地板连接点，不能出现焊缝撕裂、板材屈曲、连接孔滑移的问题。为了兼顾减重需求，

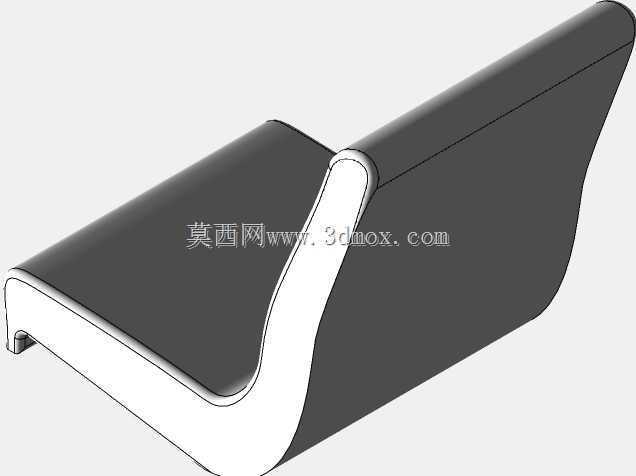

　　支臂的板材厚度会根据应力云图的分布做差异化设计，高应力的根部连接区域保留足够的截面厚度，应力水平较低的中段区域可以在不影响整体屈曲强度的前提下开设减重孔，同时在弯臂和座盆骨架连接的铰接位置加装加强衬套，避免反复受载后连接孔出现磨损失圆。框架中间的横向连接杆不是单纯的装饰件，它把左右两组支腿连为整体，当座椅受到侧向过载，比如飞机遇到强烈侧风颠簸、乘客快速侧向倚靠的时候，横向梁可以把单侧支腿受到的侧向力分摊到另一侧支腿上，避免单支腿独立受力出现侧向失稳。座垫下方的骨架和支腿顶端的连接位预留了调节机构的安装空间，部分航司的经济舱座椅需要支持小幅度的靠背倾角调节，支腿顶端的铰接点位置要和调角器的运动轨迹做运动校核，

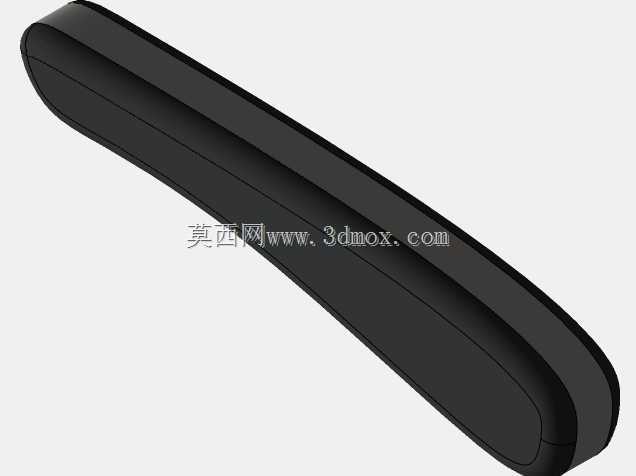

　　保证靠背向后倾倒的时候不会和支臂发生运动干涉。扶手的安装立柱直接从支腿上部的延伸段伸出，不需要额外在座椅骨架上加装独立支撑，乘客落座、起身的时候会习惯性抓握扶手，这部分的拉拽载荷也会直接通过支臂传导到下部框架，所以扶手根部的折弯位置做了局部的圆角过渡，避免直角位置出现应力集中。在复合材料替代方案的评估过程中，原有金属支腿的传力路径可以直接映射到复合材料铺层设计上，弯弧段的铺层方向要顺着主应力的走向排布，连接孔位置需要嵌入金属衬套来分散挤压应力，避免复合材料层间出现分层失效。安装边界方面，支腿底部的两个连接脚的横向间距要匹配客舱滑轨的标准间距，纵向的前后支点距离要保证座椅在9G前向载荷下不会出现绕前支点的倾覆趋势，支腿最低点和地板表面预留滑轨锁紧螺母的安装操作空间，最高点和座盆骨架的下表面保留减震垫的压缩余量，整个支腿框架的外轮廓不能侵入座椅下方的救生衣存放空间，也不能遮挡客舱地板上的应急逃生标识。日常航线维护的时候，地勤人员可以直接通过滑轨锁紧机构快速拆卸整组座椅，支腿底部的连接脚没有突出的尖角，不会在搬运过程中刮伤客舱地板的内饰层，框架上预留的线束穿孔可以让座椅的娱乐系统电源线、安全带感应线从支腿内部穿过，避免线束外露被乘客踢碰损坏。
