固定翼长航时侦察测绘无人机整机结构

　　这套固定翼无人机整机结构面向低空航测、管线巡检、边境巡查、农林资源普查与小范围应急通信中继场景开发，整体采用上单翼、后三点式起落架、尾部推进动力的常规布局，在兼顾低速巡航升阻比的同时，通过机头预留的任务载荷舱空间，可灵活挂载光学相机、红外热像仪、轻小型激光雷达或者通信中继模块，适配不同作业任务的快速改装需求。

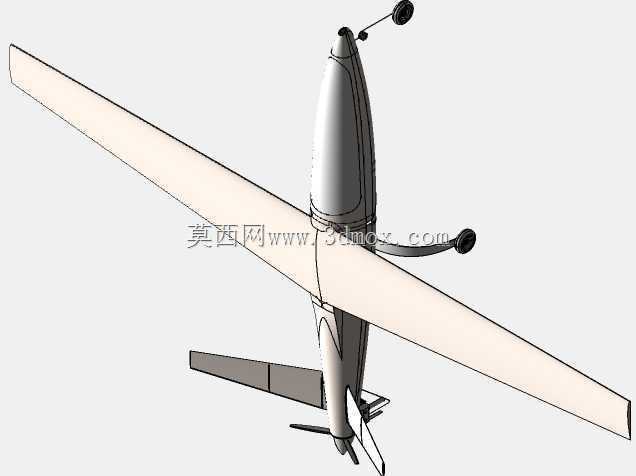

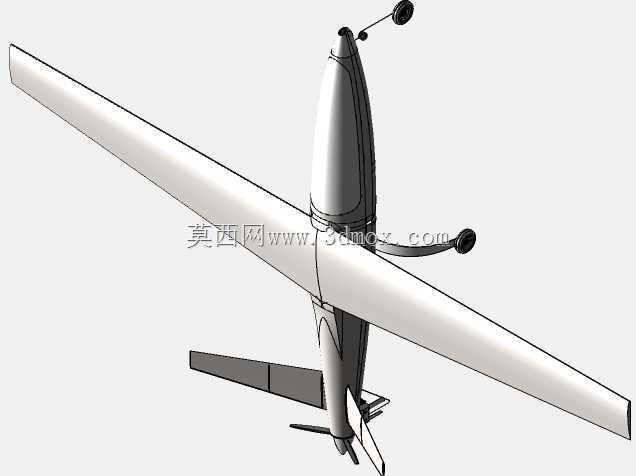

　　从气动布局设计思路来看，整机选用大展弦比平直上单翼构型，机翼根部与机身肩部贯通连接，既能够获得较高的低速升力系数，延长作业续航时间，也能让机翼下方留出充足的离地间隙，避免起降阶段地面杂物撞击翼面，同时上单翼布局的上反效应可以提升飞行器横侧稳定性，降低低空紊流环境下的飞控修正压力。机身采用流线型纺锤体设计，机头段为圆润的整流罩结构，内部预留航电电池与任务载荷安装空间，中段为机翼对接承力框，后段逐步收窄过渡至尾推动力安装座，尾翼组采用常规垂直尾翼加水平尾翼的布局，垂尾后缘预留方向舵安装位，平尾后缘预留升降舵安装位，各舵面的铰接缝隙在结构建模阶段均预留了转动间隙，避免舵面偏转过程中与固定翼面发生运动干涉。

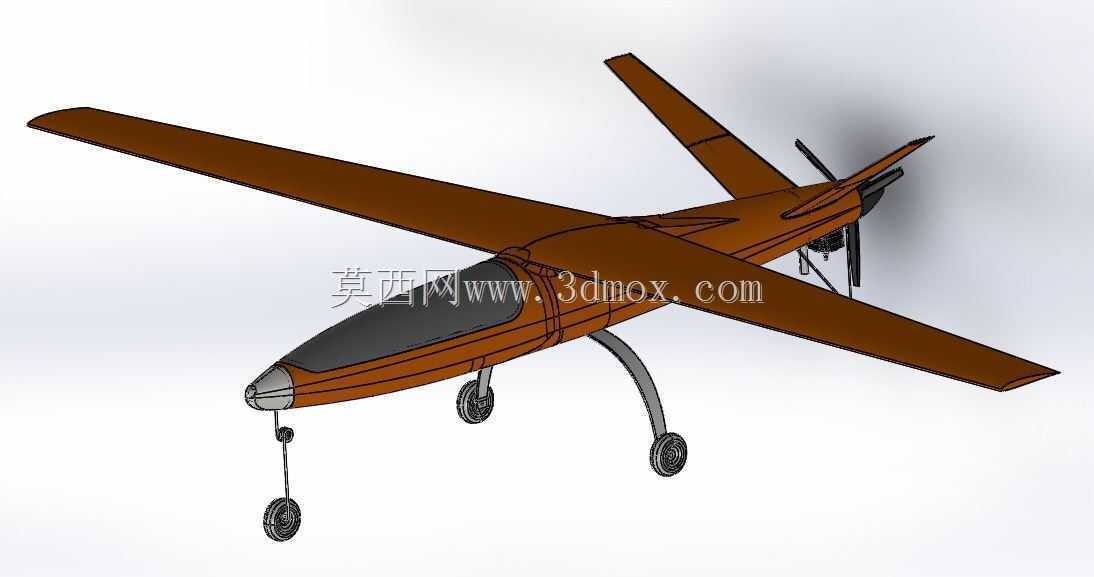

　　起落架系统采用后三点式构型，前起落架布置在机头下方重心靠前位置，两个主起落架分别安装在机身中部左右两侧的承力支架上，支架采用弧形弹性杆结构，可在起降冲击时通过自身形变吸收冲击能量，无需额外配置复杂的油气缓冲结构，降低整机自重与维护成本。三个机轮均采用小直径橡胶轮配金属轮毂的结构，轮轴与起落架支架的连接位预留了轴承安装孔位，前起落架可配合转向舵机实现地面滑跑阶段的方向控制，主起落架支架与机身蒙皮的连接座设计为可拆卸式，在执行手抛起飞或者弹射起飞的任务场景时，可快速拆除整套起落架，进一步降低飞行阻力、提升有效载荷余量。

　　动力系统布置在机身尾部，采用后置推进式螺旋桨布局，这种布局方式可以让机头位置完全空置，任务载荷的观测视线不会被螺旋桨遮挡，非常适配正射航拍、倾斜摄影这类对镜头视野要求极高的作业场景，同时推进式布局的螺旋桨远离机头航电设备，发动机或者电机的振动传递到任务载荷舱的路径更长，可通过机身中段的承力框做隔振处理，提升航拍成像的清晰度。动力安装座与机身尾部承力框采用法兰对接结构，可根据起飞重量需求适配不同功率的动力单元，安装座周边预留了散热风道开口，引导飞行冲压气流流过动力与电调区域，带走持续工作产生的热量。

　　从安装边界与尺寸协调角度来看，整机翼展方向左右对称，机翼与机身对接处设置了定位销孔与紧固件安装位，机翼可拆分为左右两段，拆解后单个翼段的长度可满足普通小型运输车辆的装载要求，外场作业时无需大型转运设备即可完成运输与快速组装。机身内部沿航向布置了多道横向承力隔框，隔框上预留了航电设备、电池、飞控板的安装螺柱孔位，各设备的安装位置严格围绕整机重心排布，电池安装位设置了可前后调整的滑轨结构，可根据挂载任务载荷的重量差异调整电池位置，将整机重心始终维持在气动焦点允许的合理区间内，保证飞行姿态稳定。

　　结构细节设计上，机身蒙皮的分块线沿气动曲面的自然走向布置，各蒙皮板块之间的对接阶差控制在气动阻力允许的范围内，机翼内部设置了前后两根翼梁，翼梁与机身承力框直接对接传递升力载荷，翼肋沿翼展方向等距布置，为蒙皮提供支撑，避免飞行过程中蒙皮发生鼓胀变形。尾翼的撑杆与机身尾部、垂尾根部形成稳定的三角支撑结构，可承受机动飞行过程中尾翼产生的气动弯矩，所有外露的操作摇臂、连杆均布置在蒙皮内部或者整流罩范围内，减少额外的寄生阻力。整机结构在建模阶段完整还原了所有零部件的装配关系，包括起落架轮轴的转动自由度、舵面的铰接转轴、动力桨的安装定位面，可直接用于后续的结构强度校核、3D打印样机制作以及外场作业改装参考，覆盖从方案设计到样机试制的全流程结构验证需求。
