气象探测长航时固定翼无人机结构设计

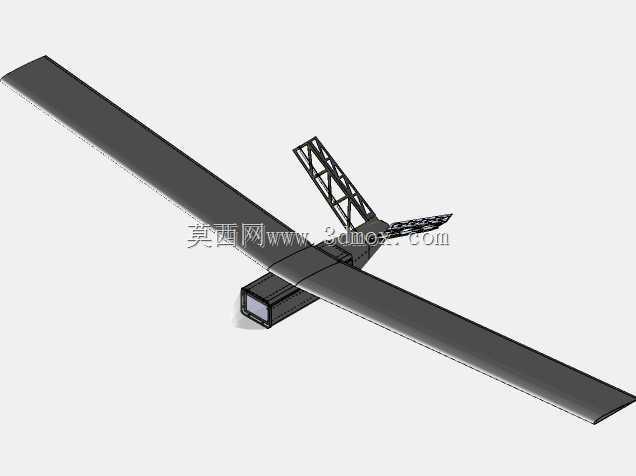

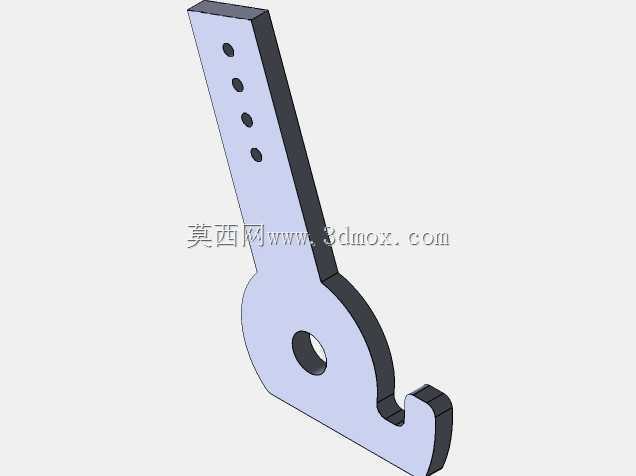

　　这套三维结构围绕高空气象观测与区域空中巡查任务展开，整机采用大展弦比平直机翼、细长机身和桁架式尾撑组合，核心目标是在低速巡航状态下获得较高升阻比，同时为大气研究设备保留稳定、可扩展的安装空间。机翼平面形状接近矩形，翼展相对机身长度占比很大，翼型厚度沿展向逐步收薄，既有利于降低诱导阻力，也便于在翼内布置翼梁、蒙皮支撑和少量航电线路。10:1量级的滑翔比设定，使平台在动力间歇工作或遇到上升气流时仍能维持较长留空时间，适合气球投放后按预定航线下滑、平飞和任务区域盘旋。

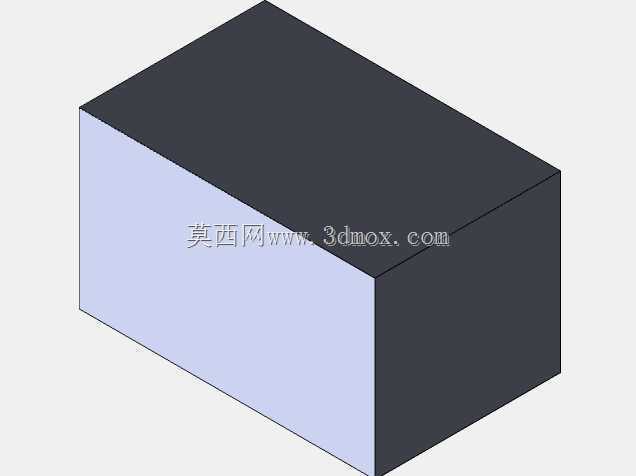

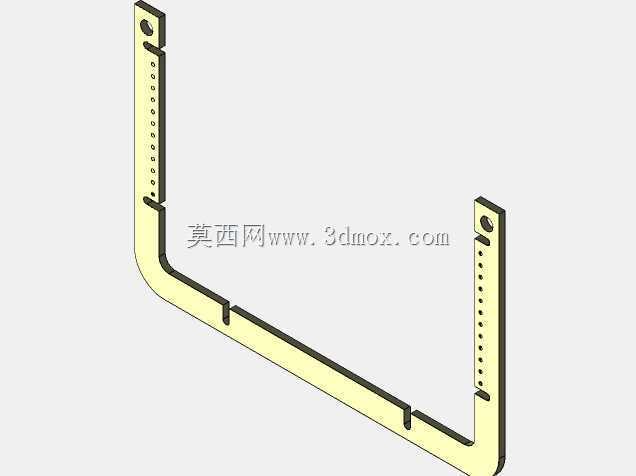

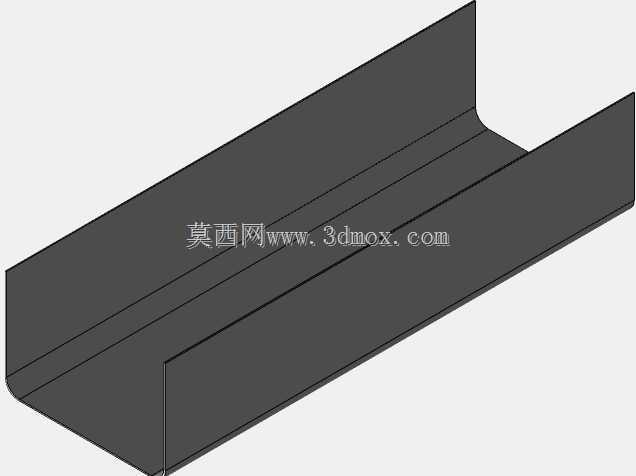

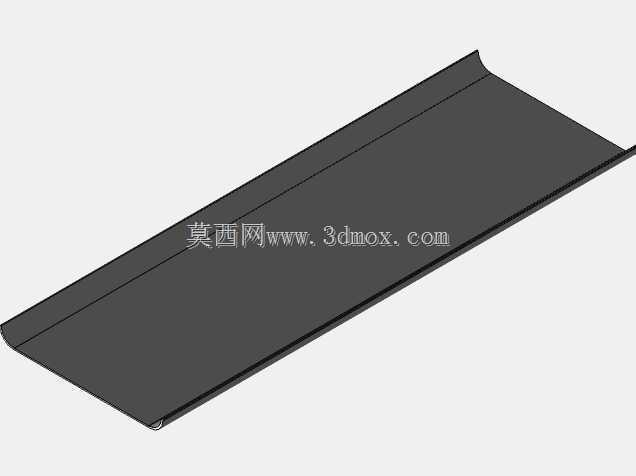

　　从使用场景看，该类飞行器并不追求高速机动，而是强调自主进入预定区域、携带传感器完成大气数据采集，并在任务结束后安全回收。机身前段设置较大的有效载荷舱，舱体边界在模型中以独立盒段表达，可容纳大气采样装置、温压湿探测模块、记录单元或任务电池。载荷舱靠近整机重心附近布置，能够减少设备重量变化对俯仰平衡的影响；舱口与机身骨架之间需要预留检修间隙，实际工程中通常通过快拆盖板、衬垫和限位块实现设备固定，避免着陆冲击造成传感器错位。

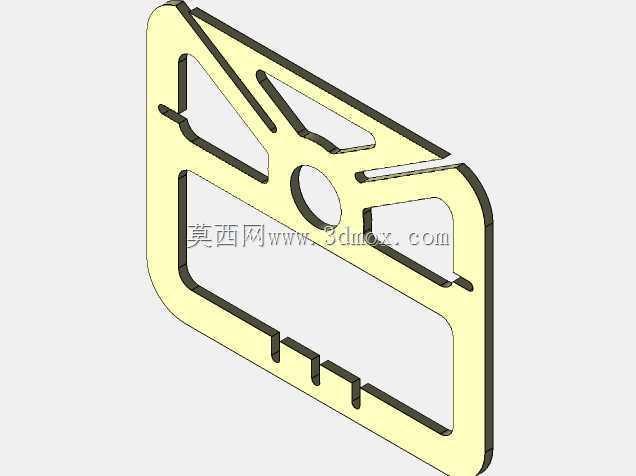

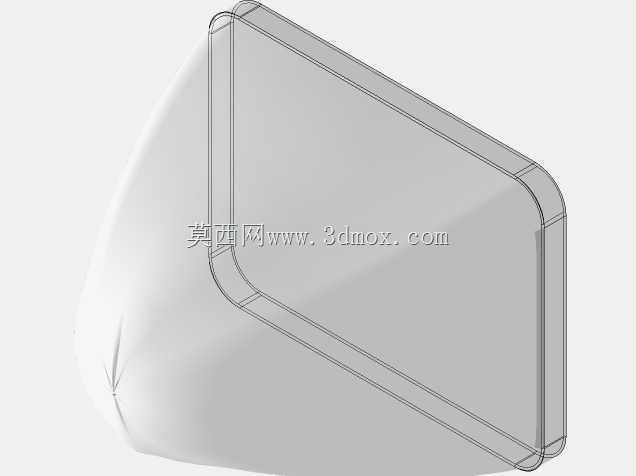

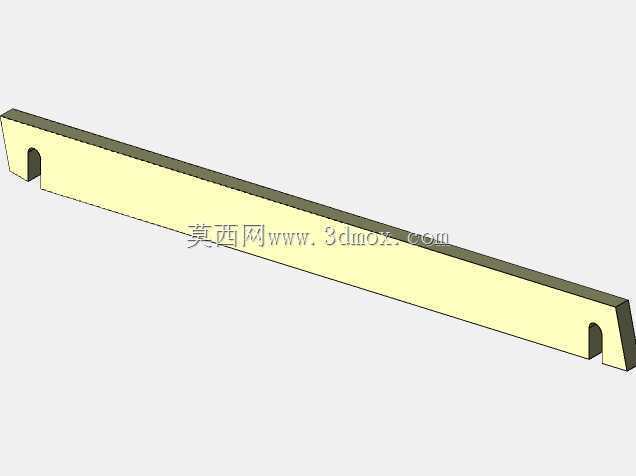

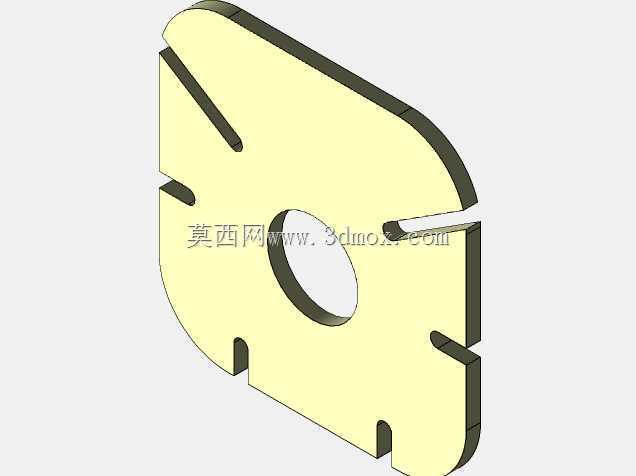

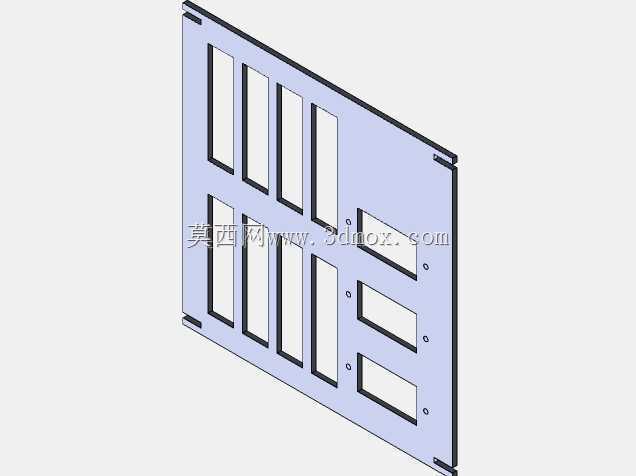

　　机头区域可安装小型摄像或侦察载荷，镜头轴线沿飞行方向布置，周边结构需给镜头视场留出无遮挡锥角。由于机头同时承担气动整流和设备支撑作用，建模时不能只做外观曲面，还要考虑内部安装板、线缆弯曲半径以及前端配重调整空间。机身中段与机翼连接处是主要传载路径，机翼弯矩通过翼梁接头传入机身盒段，推进系统电池和飞控设备也多集中在这一区域，因此该处框架、隔板和连接面的刚度直接影响飞行姿态稳定性。

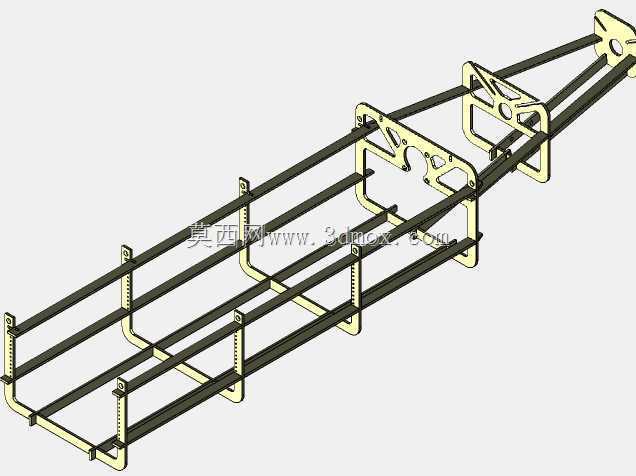

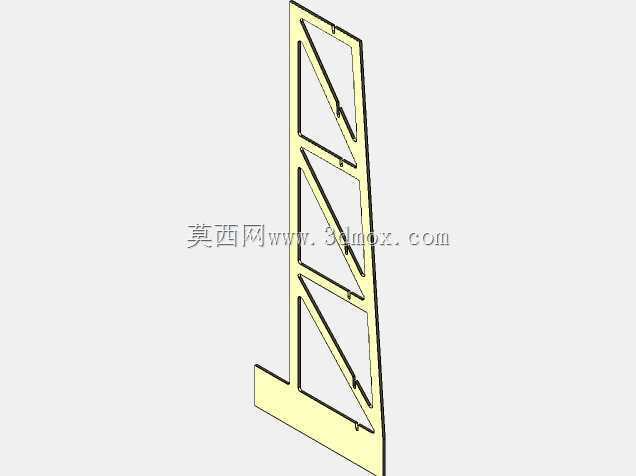

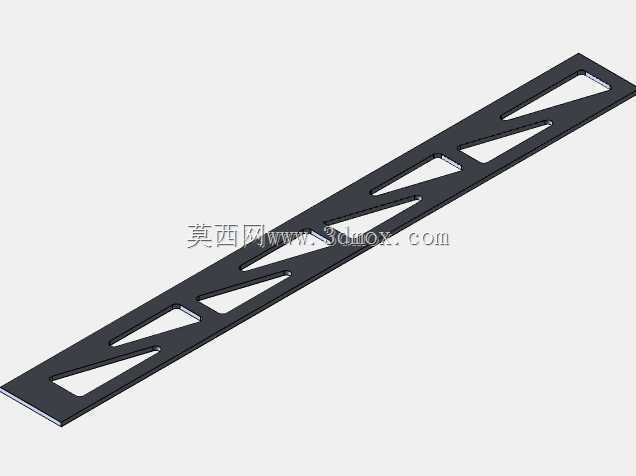

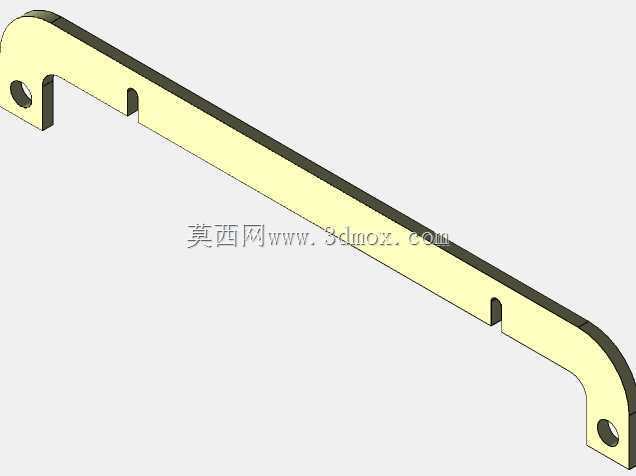

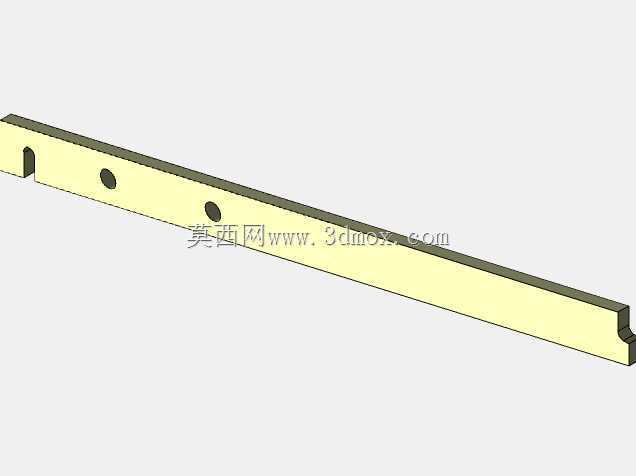

　　尾翼部分没有采用厚重的实体尾梁，而是以桁架结构连接机身和尾翼，这种处理能在保证尾翼支持刚度的同时减轻尾部重量。桁架杆件以三角形承载形式布置，承受尾翼升力、侧力和螺旋桨滑流带来的交变载荷；模型中杆件交汇节点需要保留足够的搭接区域，实际加工时可采用碳杆套接、复合材料夹片或轻木框架加蒙皮的方式实现。尾翼面位于螺旋桨前方附近，推进气流可提高低速状态下的舵面效率，对爬升和小速度控制有利。

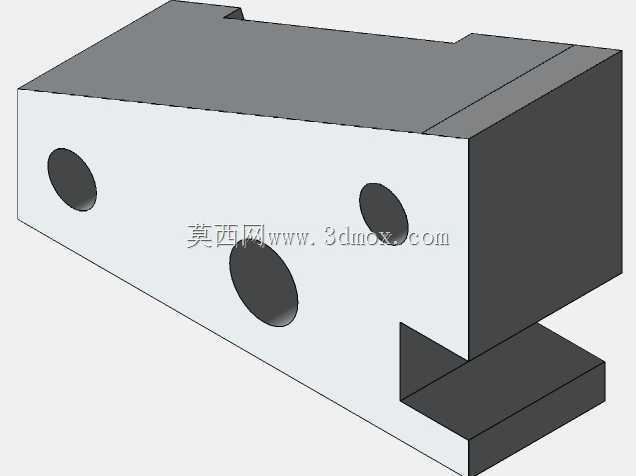

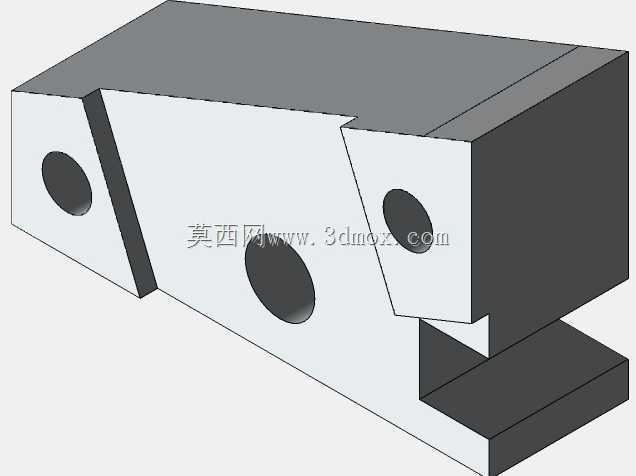

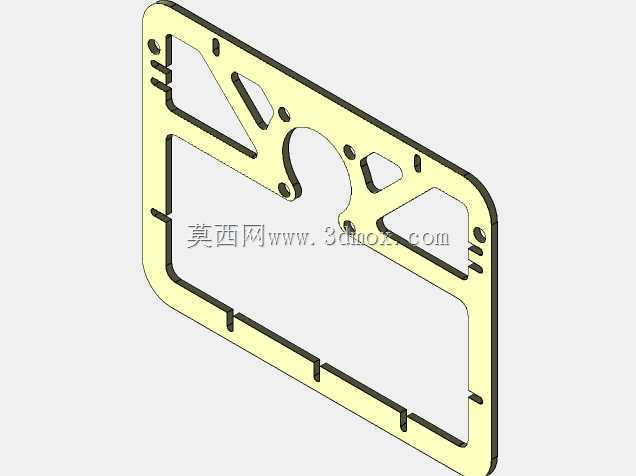

　　推进系统采用尾部动力布局，电机和螺旋桨远离机头载荷，能够减少振动对摄像及大气探测设备的影响，也使机身前部设备舱布局更完整。动力支架与尾撑、机身后段之间应形成封闭传力路线，电机座平面要与机身轴线保持准确垂直，否则螺旋桨旋转面偏斜会带来持续振动。冷却气流沿机身表面流向尾部，电机和电调布置时需兼顾散热通道与防水防泥需求；回收着陆阶段，螺旋桨与地面之间的安全高度也要通过尾轮或腹撑位置校核。

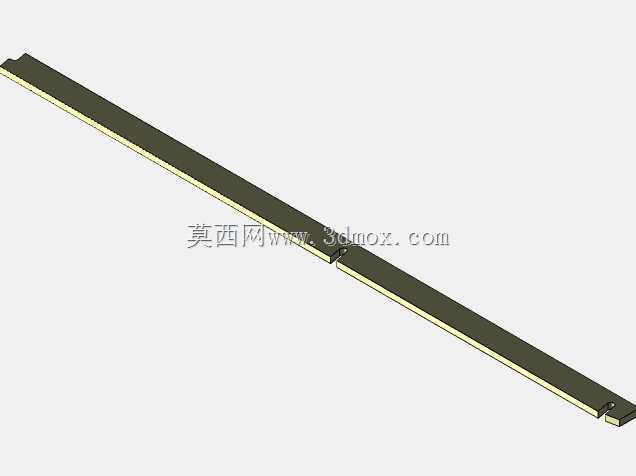

　　外形尺寸方面，整机最突出的边界是长机翼，运输和外场装配时通常需要将机翼设计为左右分段或可拆卸形式，翼梁接头、定位销和锁紧面必须在数模中明确表达。机翼展开后，外侧翼尖对地面操作空间要求较高，装箱时则要控制单段翼长，避免与车辆运输边界冲突。机身长度相对紧凑，尾部螺旋桨、尾翼和腹下检测窗口共同构成后方与下方的干涉边界，地面支架、发射托架或回收装置不能进入螺旋桨旋转盘范围。

　　结构验证思路上，这类低速长航时平台需要同时关注气动效率和局部强度。机翼在最大起飞重量下承受明显弯曲载荷，翼根接头、翼梁腹板和蒙皮支撑区是有限元分析的重点；尾撑桁架则要校核压杆稳定、节点拉脱和尾翼颤振余量。流动模拟可用于检查机头设备舱外形、机翼机身交接区以及尾翼处的气流分离，尤其在小速度爬升和大迎角进场状态下，舵面是否处于稳定气流中会直接影响控制品质。

　　建模过程中，整机按机翼、机身、载荷舱、尾撑、尾翼、动力支架和起落支撑等功能分区组织，有利于后续把概念外形转化为可加工结构。对结构设计人员而言，该模型的价值不在于复杂曲面，而在于清晰呈现了低速无人机从任务载荷、气动布局到承力框架的协调关系：大展弦比机翼服务于滑翔和续航，重心附近大舱服务于设备安装，桁架尾撑服务于减重和尾翼控制，尾部动力则降低了任务载荷受振动干扰的风险。围绕这些边界继续细化接头、材料厚度和维护开口，即可形成面向样机制造的工程设计基础。
