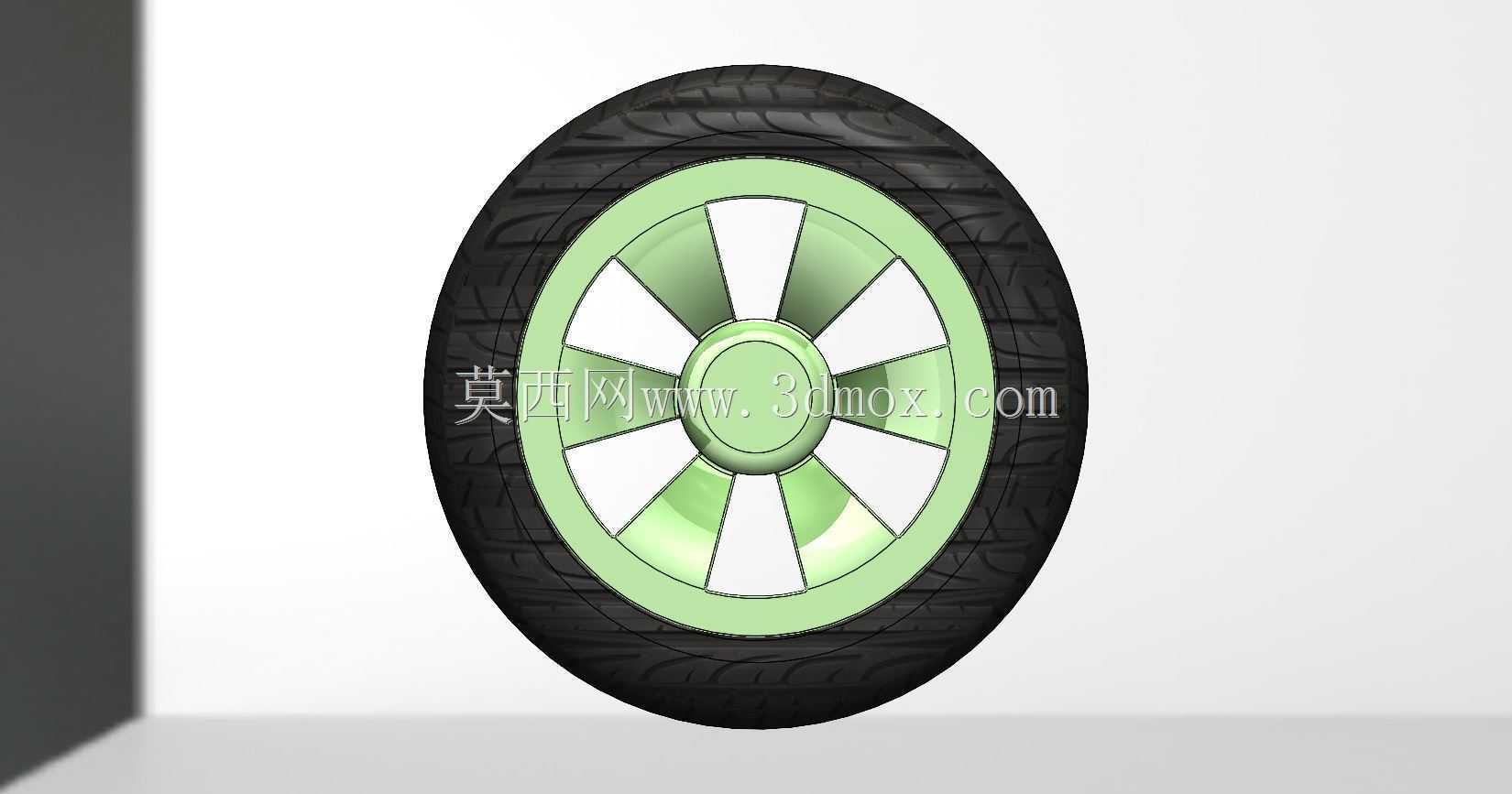

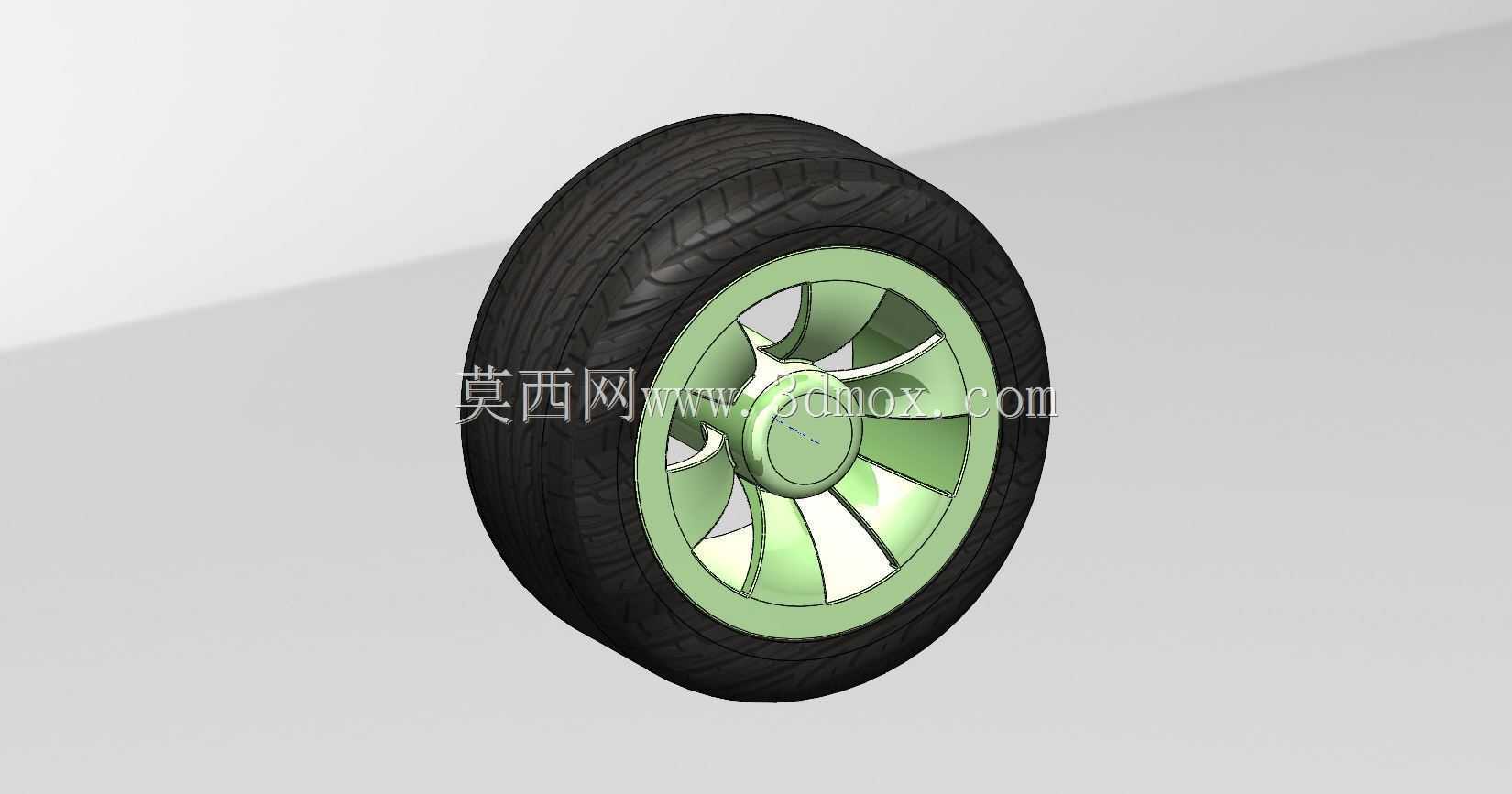

乘用车铝合金轮毂与橡胶轮胎总成

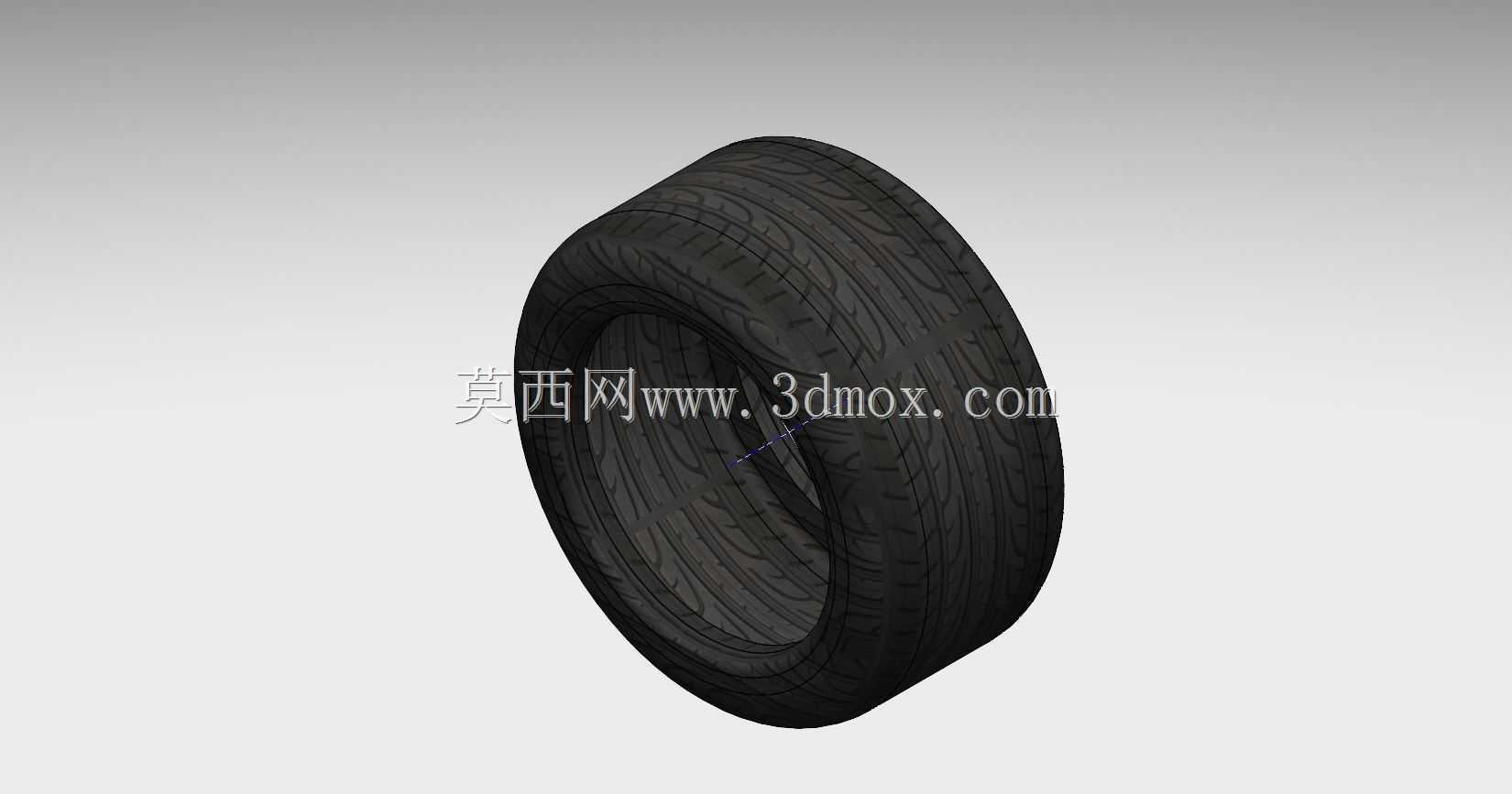

　　这套车轮总成在整车开发里属于行走系统的核心边界件，日常建模时很少把它当成孤立零件处理，更多是围绕悬架硬点、轮眉包络、制动盘避让和转向极限来校核。轮胎部分承担接地、缓冲和抓地功能，轮毂则负责把制动力矩、驱动力矩从半轴传递到胎体，同时在过坎、侧滑和紧急制动时承受交变载荷。实际项目中，车轮的外廓直接影响整车姿态：胎面宽度要和轮距、翼子板开口匹配，偏距设置不当会让轮辋内侧面贴到减振器筒，或者让外侧胎肩突出车身，带来泥水甩溅和法规外凸问题。建模时先把胎面、胎侧、胎圈和轮辋的配合关系理清。橡胶轮胎不是简单圆环，胎面有连续花纹块和纵向排水沟槽，胎侧从胎肩向胎圈逐渐收薄，安装时胎圈卡在轮辋凸缘内侧，充气后形成密封。轮辋槽底、

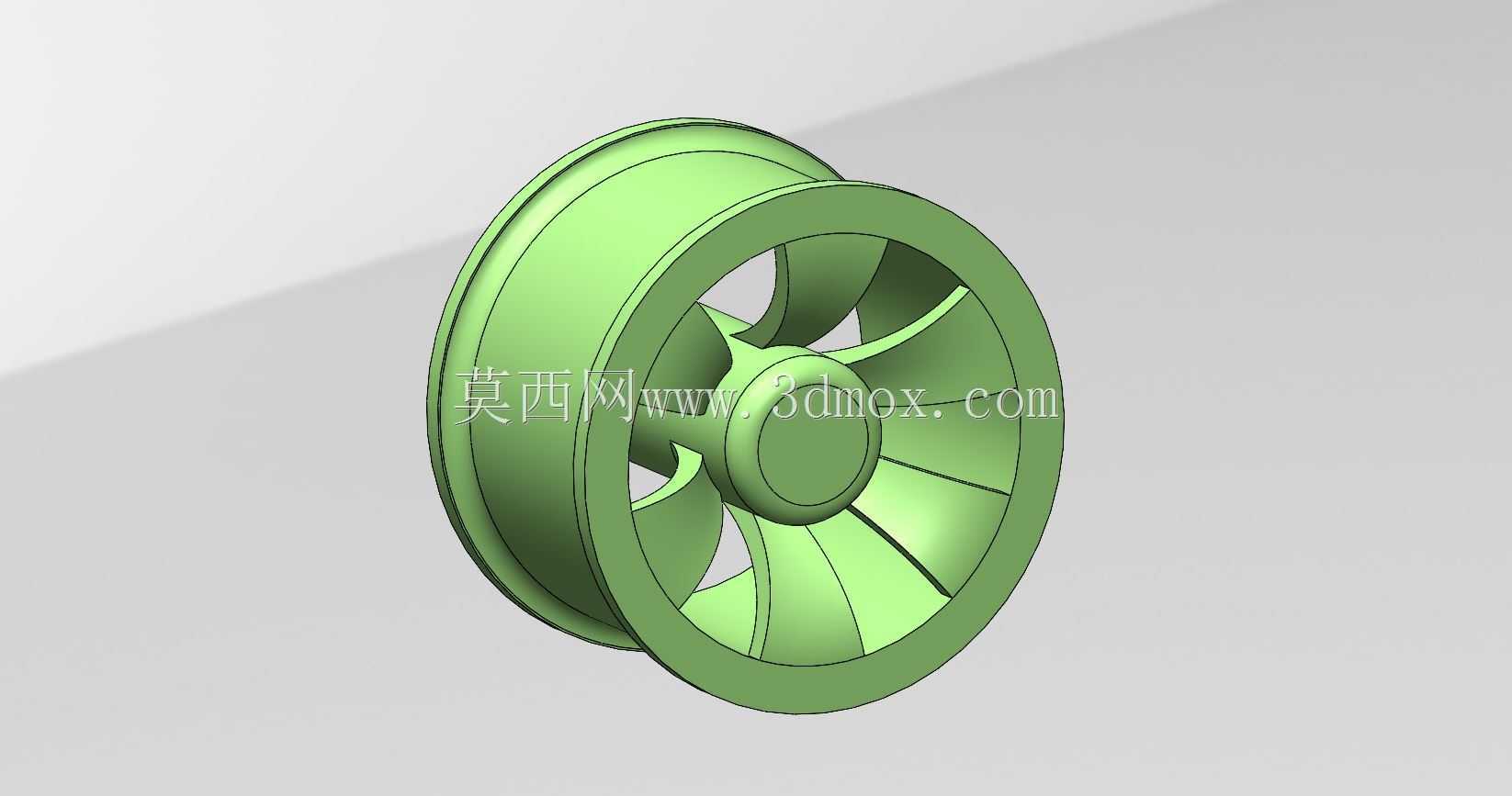

　　胎圈座和气门嘴孔的位置都要保留，否则后期做轮胎装配动画或维修工艺说明时会缺少关键结构。轮毂采用多辐条造型，辐条从中心安装盘向外发散，正面形成较大的镂空窗口。这些窗口不只是外观特征，它们给制动盘散热留出气流通道，也为卡钳拆装提供空间。中心区域设置轮毂轴承安装孔和螺栓分布圆，螺栓孔周围需要留出平整贴合面，保证车轮螺母压紧后载荷均匀。轮辐背面与轮辋筒体过渡处采用连续曲面，避免尖角造成应力集中；如果后续要做轻量化，可以在辐条背面掏料、调整壁厚，但正面造型和安装面不能随意改动。从使用场景看，这类车轮常见于乘用车、低速电动车和展示样车。整车总布置时，需要把轮胎跳动包络放进悬架模型里一起检查：满载压缩、回弹伸长、最大左转和右转都要模拟，

　　胎面任何位置不能与控制臂、挡泥板、轮罩内衬发生干涉。制动系统选型也受轮辋直径限制，大尺寸制动盘和多活塞卡钳必须确认在轮辐内侧有足够间隙，尤其是平衡块粘贴位置和气门嘴伸出方向不能与卡钳冲突。外形处理上，轮胎外径决定车速表标定和离地间隙，轮辋宽度影响胎侧支撑，胎面过窄会降低接地面积，过宽则增加转向阻力和滚动噪声。轮毂中心孔要与轴头配合，螺栓孔数量、分布圆直径和球面/锥面座形式必须与车轴一致；偏距则决定轮心相对于安装面的位置，是影响轮距、轴承寿命和转向拉杆几何关系的重要参数。建模过程中，胎面花纹适合用包覆、阵列和切割组合完成，花纹节距沿圆周重复时要注意切线方向连续，避免渲染时出现扭曲反光。轮辐可先绘制单片轮廓，再通过圆周阵列形成均匀结构，

　　轮辋筒体用旋转特征生成，随后与辐条、安装盘合并。材质表达上，胎面使用低反光粗糙橡胶质感，轮辋使用金属漆并保留高光，镂空区域可通过材质明暗体现深度。装配检查时还要关注车轮与地面的接触关系。静态展示中轮胎可以保持理想圆形，但在工程分析里，胎面受载后会出现接地印痕，悬架跳动时外倾角和前束变化也会改变胎面受力。若用于教学或方案评审，该模型能够直观说明轮胎密封、轮辐散热、螺栓紧固和制动避让之间的关系；若用于结构深化，则应继续补充轮胎层级、轮辋厚度、螺母座、气门嘴和动平衡块等细节，使模型既能呈现外观，也能支撑装配校核与工艺表达。
