参数化可变形铝圆管三维设计作品

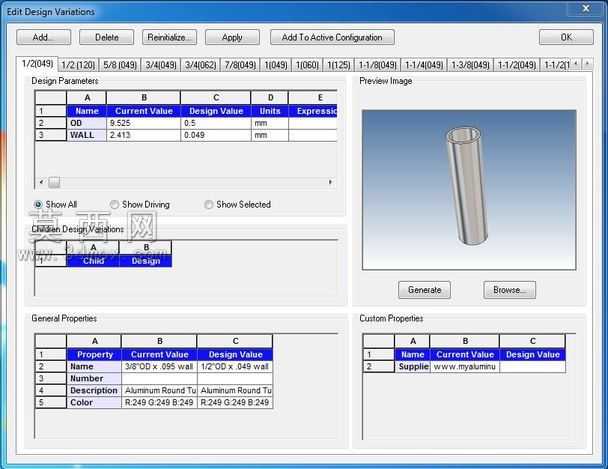

本作品为基于IronCAD平台搭建的variant类型参数化变体铝管模型，建模过程依托软件的设计变量配置功能完成全参数驱动的结构搭建，无需重复建模即可快速生成不同规格的铝管成品。建模初期首先梳理铝圆管的核心结构参数，将外径、壁厚作为核心驱动尺寸录入设计变量面板，为每个参数匹配对应的公制单位，同时设置合理的参数取值区间，避免参数异常导致的模型报错。模型主体采用空心回转体结构建模逻辑，通过草图绘制圆形截面轮廓后，沿轴向拉伸生成基础管体，再通过参数关联将拉伸长度、截面直径、壁厚数值与设计变量面板的参数项绑定，实现参数修改后模型的实时更新。材质配置上选用铝合金材质，匹配工业常用铝管的表面哑光金属质感，设置合理的漫反射、高光参数，还原铝制管材的真实视觉效果，预览视图中可清晰呈现管体的空心结构与端面壁厚细节。模型同时配置了通用属性与自定义属性栏，标注了产品名称、规格描述、材质色值等信息，方便调用时快速识别产品参数。设计思路上充分考虑铝管作为通用五金管路构件的多规格适配需求，摒弃传统单规格模型的重复建模弊端，通过变体配置功能可快速切换不同外径、壁厚的管型，适配不同的管路连接、结构支撑场景需求，参数调整后模型可自动重构几何结构，无需手动修改草图特征与拉伸参数，大幅提升同系列不同规格产品的建模效率。模型仅可在IronCAD环境中打开使用，打开文件后可通过编辑设计变量面板的参数数值，一键生成对应规格的铝管模型，生成的模型可直接用于装配设计、工程图导出或渲染出图，满足机械设计、管路布局等场景的使用需求。
