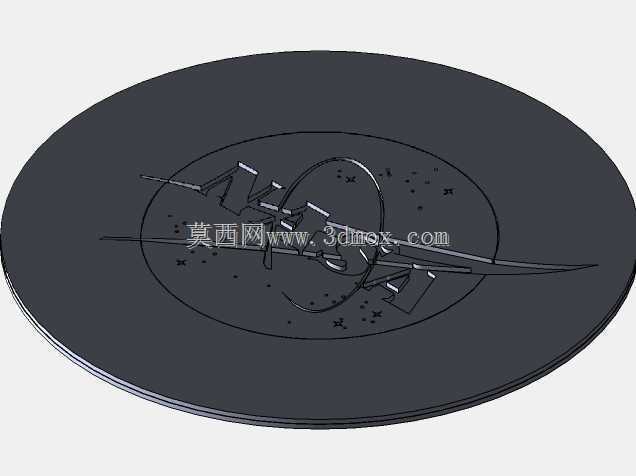

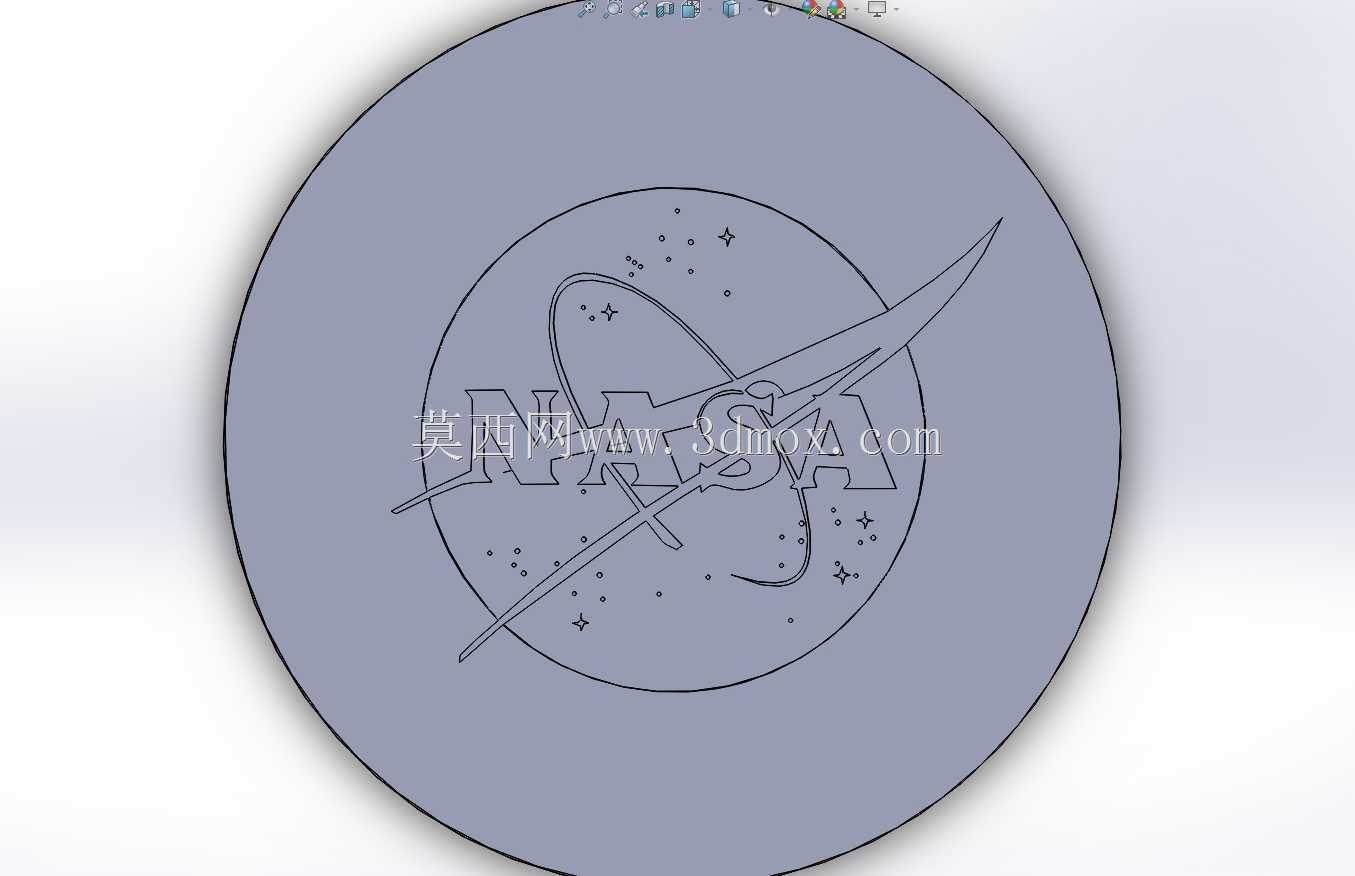

NASA航空航天局圆形徽标立体浮雕造型

　　这套徽标立体造型的建模工作，最初是在矢量轮廓转三维实体的实操练习场景下完成的，整个建模流程没有走常规贴图渲染的捷径，而是把平面徽标的每一根线条、每一处星点、每一段轨道弧线都转化为可加工的实体几何特征，完全适配后续数控雕刻、激光打标、3D打印、亚克力切割等多种实体制作场景。从实际落地的用途来看，这类立体徽标件既可以作为航天主题展厅的墙面装饰嵌件，安装在主题展墙、科普展台的预留凹槽内，也可以加工成金属胸章、纪念徽章、文创摆件的基底，还能作为航天类教具、科普实验设备的外观标识件，替代传统印刷贴纸，解决长期使用后标识磨损、掉色、脱落的问题。

　　建模过程中首先处理的是轮廓边界的尺寸约束：整个徽标采用正圆形外轮廓，原始参考平面稿的比例严格按照官方徽标的规范比例还原，外圆作为整个零件的安装基准，外圆边缘预留0.2mm的装配倒角，既避免加工完成后锐边划手，也方便嵌入预先开好对应圆槽的安装面板。如果是做墙面大型装饰件，可以直接按比例缩放外圆直径，小到30mm的胸章尺寸，大到近两米的展厅墙面标识，所有内部特征的相对位置都不会因为整体缩放出现变形，不需要二次调整线条间距。

　　徽标内部的特征分层逻辑完全按照浮雕加工的工艺要求设计：最底层是圆形的基板，基板厚度根据最终使用场景确定，做胸章时基板厚度取1.5mm到2mm，保证拿在手里有足够的质感同时不会过重；做墙面装饰件时基板厚度可以取3mm到5mm，搭配背部的背胶或者安装螺柱即可固定。基板上方的所有图案线条，包括环绕的轨道弧线、NASA字样的字体轮廓、散点分布的星点、内部圆形轨道边界，都统一做0.3mm到0.8mm的凸起高度，这个凸起高度是经过实际打样验证的：如果凸起高度低于0.2mm，视觉上的浮雕层次感太弱，远距离观看时线条会和基板底色融在一起；如果凸起高度超过1mm，细小的星点和字体边角在加工时容易出现断刀、变形，尤其是采用激光雕刻或者精雕加工的时候，过高的凸起会让细小特征的根部强度不足，搬运安装时很容易碰断。

　　线条的宽度处理也结合了加工工艺做了优化：最粗的外轨道弧线宽度控制在1.2mm以上，保证雕刻时刀具可以完整走刀，不会出现线条断裂；NASA字样的字体笔画最细处不小于0.6mm，避免亚克力或者金属加工时细笔画被冲掉；分布在轨道周围的星点，最小的星点直径也控制在0.5mm以上，不会因为特征过小在打印或者雕刻时丢失。整个模型没有做多余的曲面抽壳或者薄壁结构，所有凸起特征和底部基板之间都做了微小的过渡圆角，既消除了建模时的零厚度几何错误，也大幅降低了后续加工时的应力集中，不管是用PLA、树脂做3D打印，还是用铝合金、亚克力做数控铣削，都不会出现特征根部开裂的问题。

　　安装边界的适配性也在建模阶段做了预留：如果是做嵌入式安装，外圆直径可以根据安装槽的尺寸直接参数化调整，基板背面可以根据需求加装定位柱、背胶凹槽或者磁吸件的安装位；如果是做独立摆放的纪念摆件，只需要在基板背部额外增加一个小的支撑底座配合位，不需要改动正面徽标的任何特征。很多同类徽标建模直接把平面图片贴在圆柱面上充当效果，看起来外观相似但完全无法用于实际加工，这套造型的所有几何元素都是独立可编辑的实体特征，设计人员可以根据不同的加工设备、材料、安装场景快速调整厚度、凸起高度、特征粗细，不需要重新描摹矢量轮廓，大幅缩短从设计到成品的流程。在航天科普展陈、文创产品开发、教学实训这些场景里，这种全实体化的徽标模型不需要额外修复几何错误，导入编程软件后就可以直接生成刀路，能有效避免加工过程中出现特征缺失、曲面报错的问题。
