AN6转M16公制外螺纹六角直通管接头

项目分类:通用五金配件 发布时间:2024-08-22 ID:765766
  • AN6转M16公制外螺纹六角直通管接头
  • AN6转M16公制外螺纹六角直通管接头

  现场管路改造里最常见的麻烦,不是管子本身,而是两端标准对不上:一边是沿用美制扩口体系的AN6软管总成,另一边是按公制细牙加工的M16×1.5油口,硬接会出现牙型不匹配、密封面错位,缠生料带或加垫片只能临时应付,压力一波动就渗油。这个直通转接件就是为消除这种接口矛盾而做的,把两种螺纹标准集中在一个实心本体上,中间用六角受力段隔开,两端各自承担对应的旋合与密封任务,装配时一把开口扳手卡住中部六方即可,不必让软管端跟着扭转。

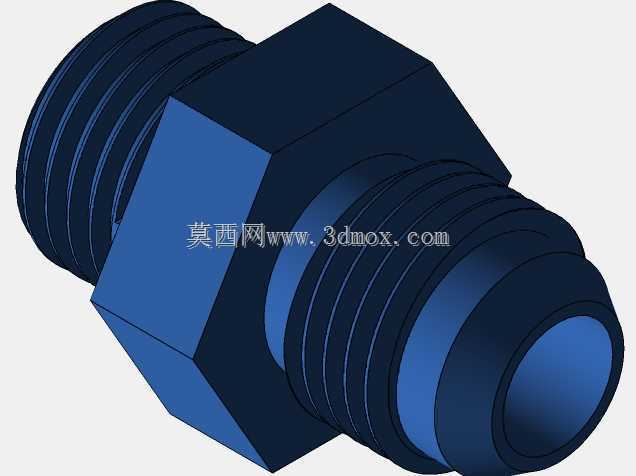

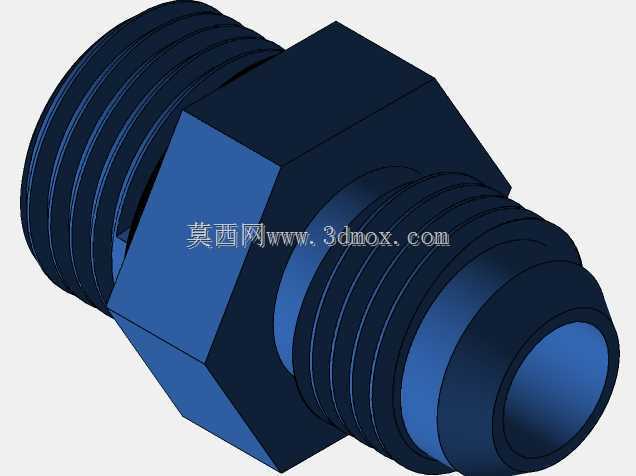

  从结构上看,零件沿轴线呈对称又不完全对称的布局。中部六角体是整个接头的受力核心,六方面平整、棱边清晰,扳手贴合面积大,拧紧时扭矩能稳定传递到两端螺纹,不会出现圆柱外表打滑、只能靠管钳咬出伤痕的情况。六角两侧分别延伸出带外螺纹的圆柱段:一侧对应AN6规格,常用于3/8英寸级别的航空、赛车及流体软管系统,配合扩口或对应接头形成密封;另一侧为M16×1..5公制细牙螺纹,螺距小、自锁性较好,适合国内设备上常见的油口、阀块和硬管连接。端部保留内孔通道,孔径沿轴向贯通,保证介质连续通过,转接处不做突然缩径,以减少局部节流和涡流。

  建模时先以回转体思路搭建主体轮廓:确定两端螺纹大径、小径、有效旋合长度以及中心通径,再旋转出阶梯轴坯;中部六方不是简单贴图,而是按标准对边尺寸切出六个平面,并控制六方厚度,使其既能容纳扳手高度,又不会过度占用相邻管路空间。螺纹段采用真实牙型特征表达,牙顶、牙底和收尾过渡都要交代清楚,避免在干涉检查时把螺纹画成光杆导致误判。端部倒角和内孔圆角同样不能省略,实际装配中这些结构引导螺纹入扣、减少密封圈切削,也影响流体在入口处的流动状态。

  尺寸边界方面,选型时最该关注的是轴向总长和六方对边尺寸。轴向长度决定它在狭窄阀块间距、发动机舱线束旁或设备背板内侧能否装下;六角对边则决定扳手回转空间,若周围壁板过近,即使螺纹能对上,工具也无法达到规定预紧力矩。两端螺纹长度要与对手件旋合深度匹配:旋入过浅,承压牙数不足,振动后容易松脱;旋入过深,则可能顶死对方孔底或使密封面不能贴合。中心通孔按通流能力设计,在保证壁厚和六方强度的前提下尽量减少台阶,使压力损失控制在可接受范围。

  这类接头在液压站、润滑系统、试验台架、改装车辆燃油或机油管路中使用频率很高。设备维护时若更换了不同标准的泵、阀或软管,不必重新加工阀块,也不必整根更换管路,只需在接口处加入该转接件,就能让AN6端与公制M16×1.5端快速对接。六角本体还可作为拆装支点,检修某一侧软管时,扳手固定中间六方,能避免另一侧接头被连带旋松。

  密封思路上,模型保留了金属接头常见的端面与螺纹配合边界,实际使用中可根据介质和压力选择扩口硬密封、组合垫圈或O形圈端面密封。结构设计把密封位置与螺纹旋合区域区分开,螺纹主要承担连接强度,密封面负责防漏,这样在油压脉冲、温度变化和设备振动共同作用下,接头受力更明确。对于三维布局人员,把该件放入管路总成后,应重点检查六方与周边管件的最小间隙、两端扳手空间、软管最小弯曲半径以及拧紧方向是否被机架遮挡;把这些边界在数模阶段确认掉,现场装配时就不会出现“能拧上但没法紧固”的返工问题。
