长航时固定翼航测遥控飞机结构设计

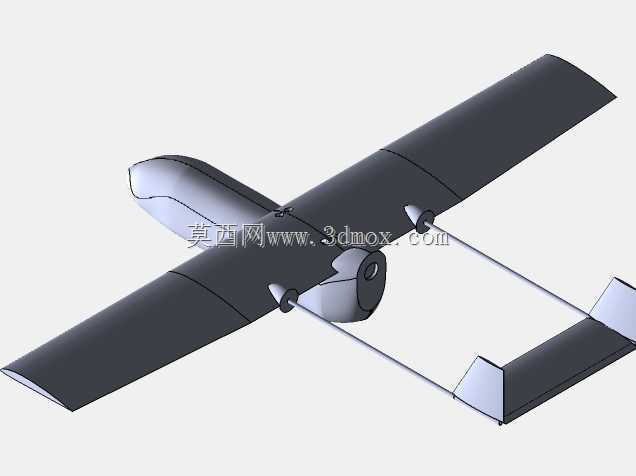

　　这套三维数模呈现的是一款采用尾撑双尾梁布局的大展弦比固定翼遥控飞航平台，整机围绕低空长航时作业需求展开结构规划，区别于普通竞速航模的小展弦比高速构型，该平台优先保障低速巡航升阻比与留空时长，可适配航测航拍、边境管线巡线、农林火情巡查、小区域地理信息采集、大气环境采样等多类低空作业场景。整机机翼采用1.8米级翼展规划，机翼翼型选用克拉克Y族11.7%相对厚度的成熟翼型，该翼型在低雷诺数巡航工况下拥有平缓的升力系数曲线，失速迎角余量充足，即便作业过程中遭遇低空紊流、阵风扰动，也不易出现突发失速掉高，对于搭载轻量作业载荷的遥控平台而言，巡航阶段的操作容错率明显优于薄翼型高速构型。

　　从结构布局来看，该平台没有采用常规单机身垂尾直接衔接机身尾部的设计，而是通过两根平行碳纤维尾撑杆，将后方的平尾、垂尾组件与机翼下方的主机身舱段连为整体，这种布局的工程优势十分明确：首先主机身舱段可以集中布置动力电机、动力电池、飞控板、作业载荷舱，整机重心天然落在机翼气动焦点附近的合理区间，不需要额外添加配重块调整重心，有效降低了整机无效死重；其次尾撑杆采用中空薄壁碳纤维管材即可满足刚度要求，相比全塑整体尾梁结构，重量更轻，同时双杆支撑的尾翼组件抗扭刚度更高，低空大坡度盘旋时尾翼不会出现明显颤振，舵面操控的响应精度更稳定。

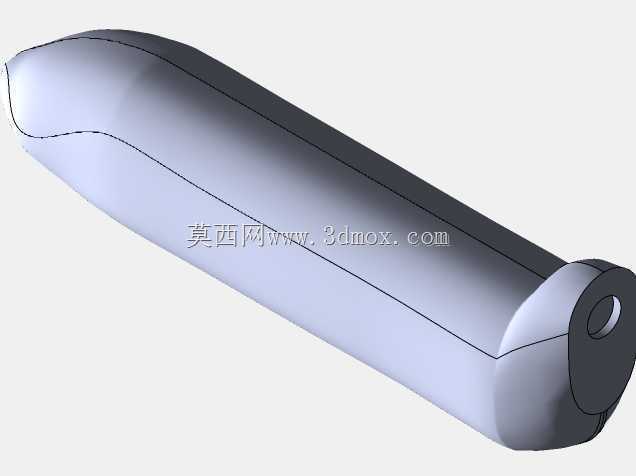

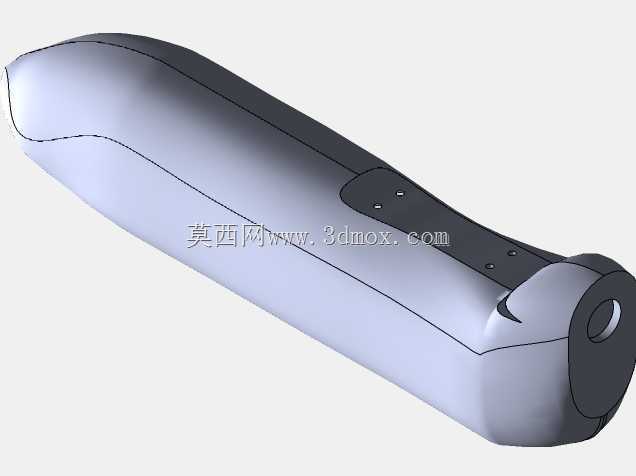

　　主机身舱段采用流线型纺锤曲面造型，头部圆润过渡，中段预留足够的舱内空间，可根据任务需求更换不同容量的动力电池组，或者搭载可见光测绘相机、红外热成像模组、空气采样吊舱等不同作业载荷，舱段底部预留标准化载荷安装螺孔位，不需要大幅修改机身结构即可完成任务载荷换装。动力系统采用尾部推进式后置螺旋桨布局，螺旋桨布置在机身尾端、两片尾撑杆之间的区域，这种布局首先避免了前置螺旋桨对机头下方测绘相机视野的遮挡，航测拍摄时不会出现桨叶入镜的问题；其次前置机头段没有桨叶扰动的气流，机载空速管、气压高度计采集的大气数据精度更高，飞控的定高、定速巡航逻辑运行更稳定；同时后置推进布局的螺旋桨远离地面操作人员，起降阶段的操作安全性也更有保障。

　　机翼作为整机升力的核心承载部件，采用分段式对接结构设计，机翼中段与机身顶部衔接，左右外翼段可快速拆卸，拆解后整机可放入普通家用轿车后备箱转运，野外作业转场时不需要专用运输车辆。机翼相对厚度达到11.7%，翼梁内部有充足的空间预埋碳纤维加强梁，机翼蒙皮可采用轻木蒙皮或者热缩航模蒙皮，在保证机翼抗弯刚度的前提下，整机机翼结构重量可以控制在很低的水平。机翼上反角经过预设，具备天然的横向自稳定特性，遥控操作时即使短暂松开操纵杆，飞机也不会轻易进入螺旋失控状态，对于长航时巡航作业而言，操作人员的工作负荷可以大幅降低。

　　尾翼组件包含水平安定面与垂直安定面，平尾通过两根尾撑杆同时获得多点支撑，舵面偏转时的结构形变更小，俯仰操控的跟随性更好；垂尾布置在平尾两端，形成双垂尾布局，不仅可以提供充足的航向稳定力矩，还能对后置螺旋桨的滑流形成整流作用，降低螺旋桨高速旋转时的气流紊流损耗，提升动力系统的推进效率。整机起落安装边界方面，机腹采用平滑曲面设计，可适配草地、平整土路的滑降起降，也可根据使用需求在机身下方加装小型轮式起落架，或者弹射起飞挂钩，配合地面弹射架完成零长弹射起飞，在没有平整跑道的野外作业区域也可以正常部署。

　　从结构建模的细节来看，数模中完整还原了机翼与尾撑杆的对接卡座、动力电机的安装法兰、舵面摇臂的预留安装位、机身舱盖的扣合边界，所有部件的装配间隙都按照实际航模制作的工艺余量预留，既可以直接作为3D打印制作机身、翼型模具的参考数模，也可以在此基础上调整翼展长度、尾撑杆间距、载荷舱容积，衍生出不同载荷等级的长航时飞航平台，满足不同作业场景的改装需求。
