轻型民用直升机整机结构数模

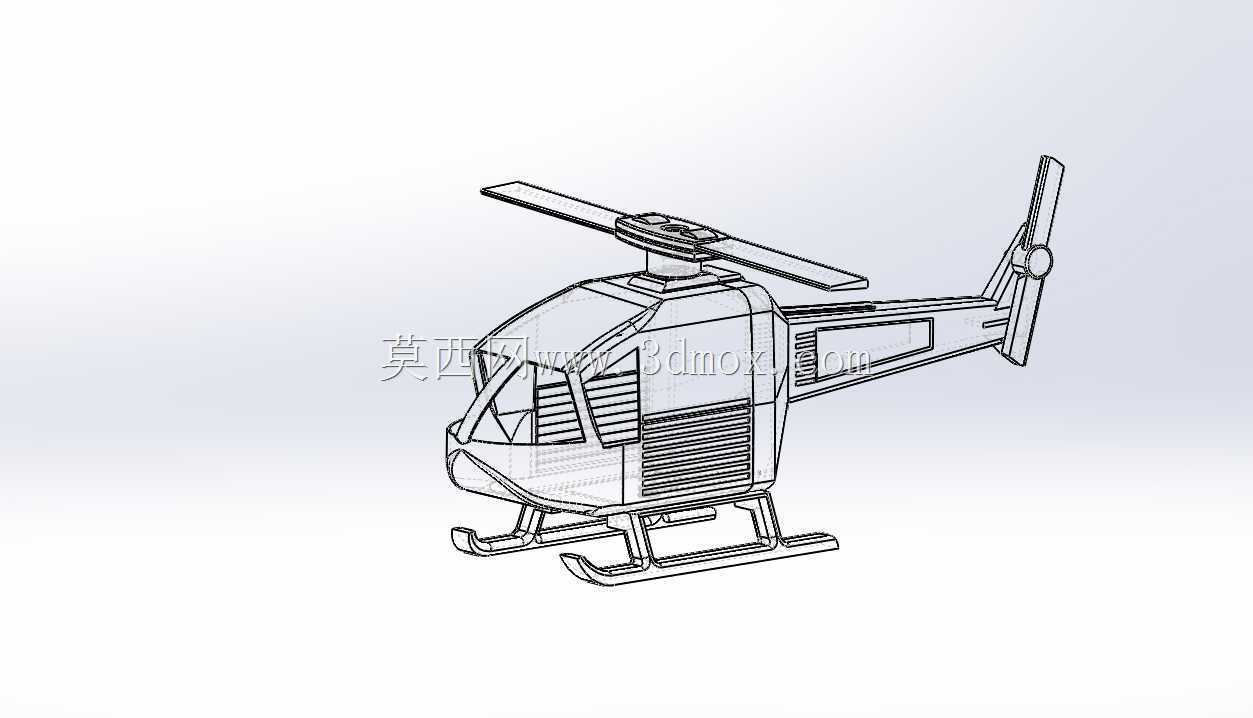

　　这套轻型直升机三维结构数模，完整还原了单旋翼带尾桨构型民用直升机的全部装配逻辑，覆盖机身蒙皮框架、主旋翼系统、尾梁传动段、尾桨操纵组件、滑橇式起落架、座舱围护结构、动力舱散热格栅等全部独立构件，各部件之间的装配约束、配合间隙、运动副边界均按照实际飞行器的装配关系搭建，不存在缺失构件、干涉错位的问题，可直接用于航空科普教具开发、旋翼飞行器结构教学演示、小型无人机气动外形参考、影视动画道具建模、航空主题展陈方案推演等场景。

　　从实际使用场景来看，该构型直升机普遍应用于低空观光游览、农林植保作业、短途通勤转运、应急灾情巡查、航空运动培训等领域，滑橇式起落架的设计不需要配套轮式起降的刹车、转向机构，能够在平整草地、硬化平地、简易起降坪等多种场地完成着陆，对起降场地的适配性远高于轮式起落架的轻型飞行器，后期维护环节也不需要定期检修轮胎、制动管路、转向节等易损部件，野外部署的运维成本更低。建模过程中首先敲定整机的总体布局边界：采用窄体流线型机身设计，机头位置设置通透的座舱围护曲面，为驾乘人员提供前向与侧向的开阔视野，机身中段为动力舱与乘员舱的集成区域，侧面开设多组平行散热格栅，为舱内动力装置提供流通散热通道，格栅的肋条间距、排布角度都按照实际通风散热的气流走向设置，既避免大尺寸杂物进入舱内，又能保证飞行过程中冲压空气顺利穿过舱体带走热量。

　　主旋翼系统布置在机身顶部的减速器安装座上，旋翼桨叶采用对称翼型的简化结构，桨毂与机身主轴之间保留旋转运动的装配间隙，主旋翼的旋转平面与机身水平面保持平行，尾梁从机身尾部向后延伸，细长梁体末端垂直向上设置尾桨安装支座，尾桨的旋转平面与主旋翼旋转平面保持垂直，用来抵消主旋翼旋转产生的反扭矩，保证飞行器航向可控。尾梁侧面预留了传动传动轴的布设空间，尾桨支座与梁体之间设置加强筋结构，承受尾桨运转过程中产生的交变侧向载荷，避免长悬臂梁在振动工况下出现结构共振。

　　起落架部分采用两根纵向弧形滑橇管搭配横向支撑腿的结构，支撑腿从机身下框架的四个安装点向下延伸，与滑橇管通过焊接式固定座连接，滑橇管的前后端向上弯折形成导角，在硬着陆过程中可以通过弧形管的弹性形变吸收冲击能量，不需要额外加装油气减震支柱就能够缓冲着陆瞬间的冲击载荷，支撑腿与机身框架的连接点位均对应机身内部的横向加强隔框，避免着陆冲击力直接作用在蒙皮薄板上造成蒙皮凹陷变形。

　　外形尺寸方面，该轻型直升机整机长度（含主旋翼与尾桨延伸范围）控制在8米级区间，机身主体宽度约1.2米，主旋翼直径约6米，机高（至主旋翼桨毂顶部）约2.2米，尾梁长度占整机总长的40%左右，这种长悬臂尾梁的布局能够拉大尾桨与机身重心的距离，提升尾桨的航向操纵力矩效率，降低尾桨需要输出的推力，减小尾桨运转的功耗与噪声。建模时所有构件的安装边界都严格对齐：机身框架的纵向隔框间距按照载荷分布设置，座舱区域的框架间距更大以预留驾乘空间，动力舱区域的隔框间距更小、板材厚度更大，用来承载发动机与主减速器的重量；机身侧面的舱门轮廓、舷窗开孔位置都对应内部乘员座椅的布设点位，尾梁内部预留的操纵钢索、传动传动轴的穿行通道没有与梁体内部加强筋发生干涉，主旋翼桨叶的转动扫掠范围内没有任何机身构件突出，尾桨的转动扫掠范围与尾梁末端、垂直安定面之间保留足够安全间隙，避免旋翼运转过程中碰擦结构件。整套数模的构件拆分逻辑完全贴合实际制造的装配流程，从最小的紧固件、连接支座到整体机身蒙皮、旋翼构件都独立成体，结构设计从业者可以直接参考其布局逻辑完成小型旋翼飞行器的方案改型，教学场景下可以逐层拆解展示直升机的反扭矩平衡原理、起落架缓冲逻辑、旋翼系统的组成结构，也可以作为三维装配练习的典型案例，帮助建模从业者熟悉复杂航空产品的层级装配、间隙校验、运动机构约束设置的完整流程。
