商超购物车停放限位畜栏结构设计

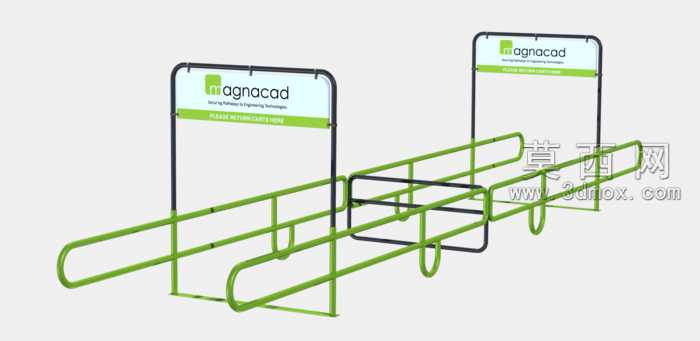

本作品为商超场景使用的购物车停放限位畜栏三维模型，建模过程依托IRONCAD平台完成概念搭建，整体采用参数化建模逻辑构建，先以二维草图绘制畜栏的整体轮廓走向，确定多组平行停放位的排布间距，再通过扫掠、拉伸等特征命令生成金属管材的主体结构。模型主体采用圆管弯折成型的框架结构，绿色涂装的主围栏部分设置多道平行的弧形导向杆，可引导购物车车轮精准滑入停放位，避免车辆停放时偏移错位；中间设置黑色金属分隔栏，将相邻停放位做物理区隔，防止多台购物车推入时发生剐蹭碰撞。模型顶部预留了标识牌安装位，可放置场地指引、品牌宣传类标识牌，框架底部设置落地支撑脚，保证整体结构放置时的平稳性，避免受购物车撞击时发生移位。材质设置上，主体围栏部分赋予亮面绿色喷塑金属材质，还原商超设施常用的耐磨防锈涂装效果，分隔栏赋予黑色磨砂金属材质，标识牌部分赋予亚克力面板搭配印刷图文的复合材质，支撑脚部分赋予防滑橡胶材质，渲染时采用柔和的室内商超环境光，突出金属管材的弯折弧度与结构衔接细节，清晰展现各部件的连接关系与装配逻辑。设计思路围绕商超购物车集中停放的实际需求展开，兼顾导向限位、分区停放、标识展示多重功能，整体结构无尖锐棱角，所有管材弯折处均做圆弧过渡处理，避免使用过程中剐蹭购物车或磕碰过往行人，多车位并排的排布方式可最大化利用商超入口、出口处的停放空间，有效规范购物车的停放秩序，减少场地管理的人工整理成本，模型结构完整，各部件的尺寸比例符合实际商用设施的设计规范，可直接用于方案展示、结构优化参考或相关设施的生产设计参考。
