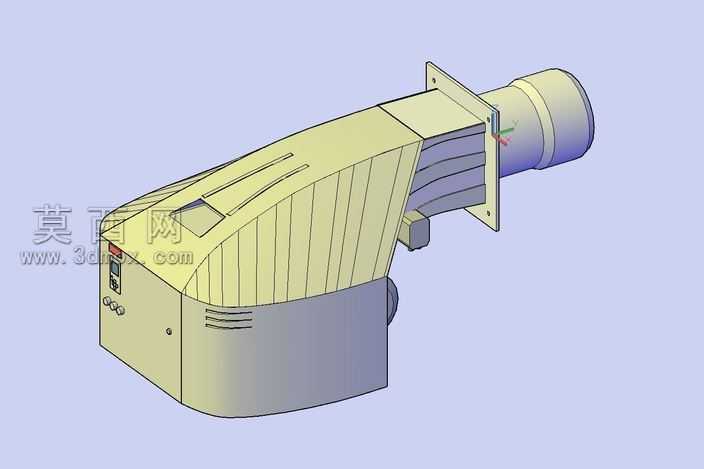

尼可松正7嘎斯燃烧器三维结构设计

本模型为尼可松正7嘎斯燃烧器的三维结构设计成果，建模过程中依托三维CAD软件完成全参数化特征构建，首先梳理燃烧器的功能模块划分，将整体结构拆分为安装法兰段、风筒混合段、机身控制段、前端接口段四个核心组成部分，逐一完成各部件的草图绘制与特征拉伸、放样、倒角操作。建模阶段严格遵循实际产品的尺寸比例关系，安装法兰部分精准还原了法兰盘的安装孔位、翻边结构与连接凸台的细节，保证安装对接结构的尺寸精度；风筒混合段采用渐变曲面放样构建，还原了风道的收缩导流结构，同时对风道内部的导流筋条做了等距阵列处理，还原气流导向结构的排布逻辑；机身控制段重点还原了外壳的曲面造型，通过多截面曲面拟合实现外壳的流线型轮廓，对外壳表面的散热格栅做了线性阵列与切除处理，同时还原了机身侧面的控制旋钮、观察窗、接线接口的细节结构，各部件之间的装配间隙按照实际产品的装配公差做了偏移处理，保证虚拟装配状态下无结构干涉。材质渲染阶段，为机身外壳赋予哑光金属漆材质，调整材质的粗糙度与反光参数还原工业设备外壳的磨砂质感，为法兰、接口等金属结构件赋予碳钢材质，调整金属度与反射参数呈现金属构件的光泽特性，为控制旋钮、密封件等部件赋予工程塑料材质，区分不同部件的材质视觉差异。设计过程中围绕燃烧器的安装适配性、气流组织合理性展开结构优化，法兰连接结构的设计充分考虑了与锅炉等配套设备的对接需求，风道结构的曲面设计兼顾了气流输送的顺畅性与结构强度，外壳的造型设计同时兼顾了内部组件的容纳空间与外部防护需求，整体模型完整还原了该型号燃气燃烧器的外观形态与核心结构特征，可用于产品结构展示、安装适配模拟、教学演示等场景。
