奥马尔四元件增升翼型气动布局结构

　　这套四元件翼型构型面向低速高升力气动场景搭建，核心围绕主翼、前缘缝翼与双段后缘襟翼的相对位置关系展开，用于还原多段翼在起降工况下的流道组织逻辑。在实际飞机起降阶段，机翼需要在低速度、大迎角条件下维持足够升力，同时推迟气流分离，单段主翼很难兼顾巡航低阻与起降高升力，因此把后缘襟翼拆分为两段，并配合前缘缝翼形成多条缝隙，让高压区气流通过缝隙加速注入上表面附面层，能够显著延缓分离、提高最大升力系数。

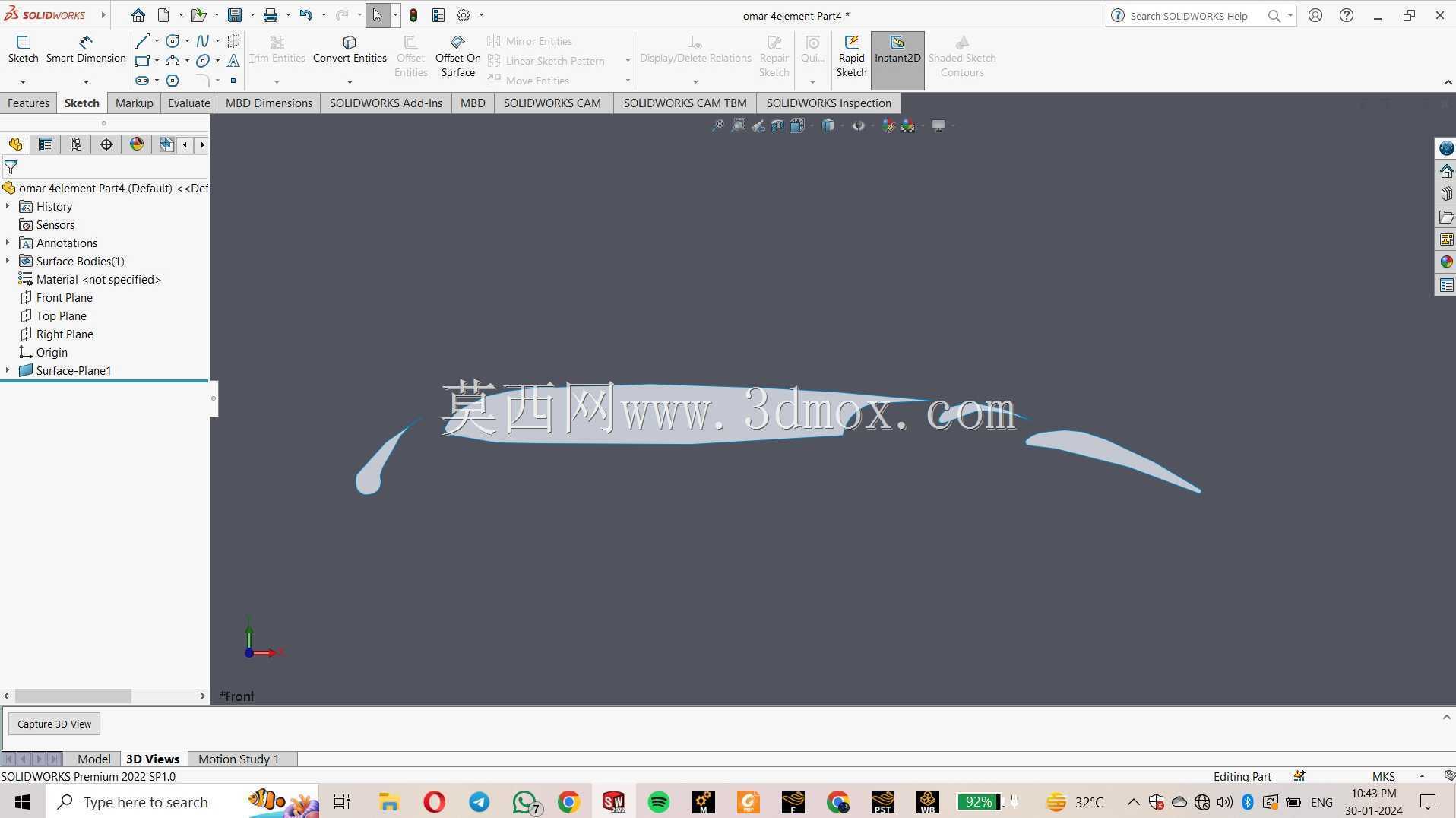

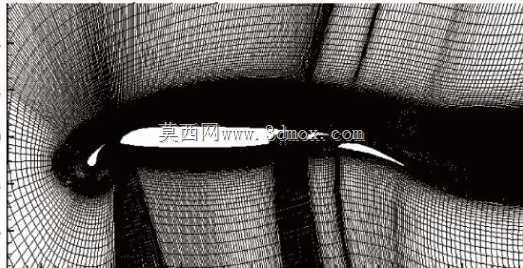

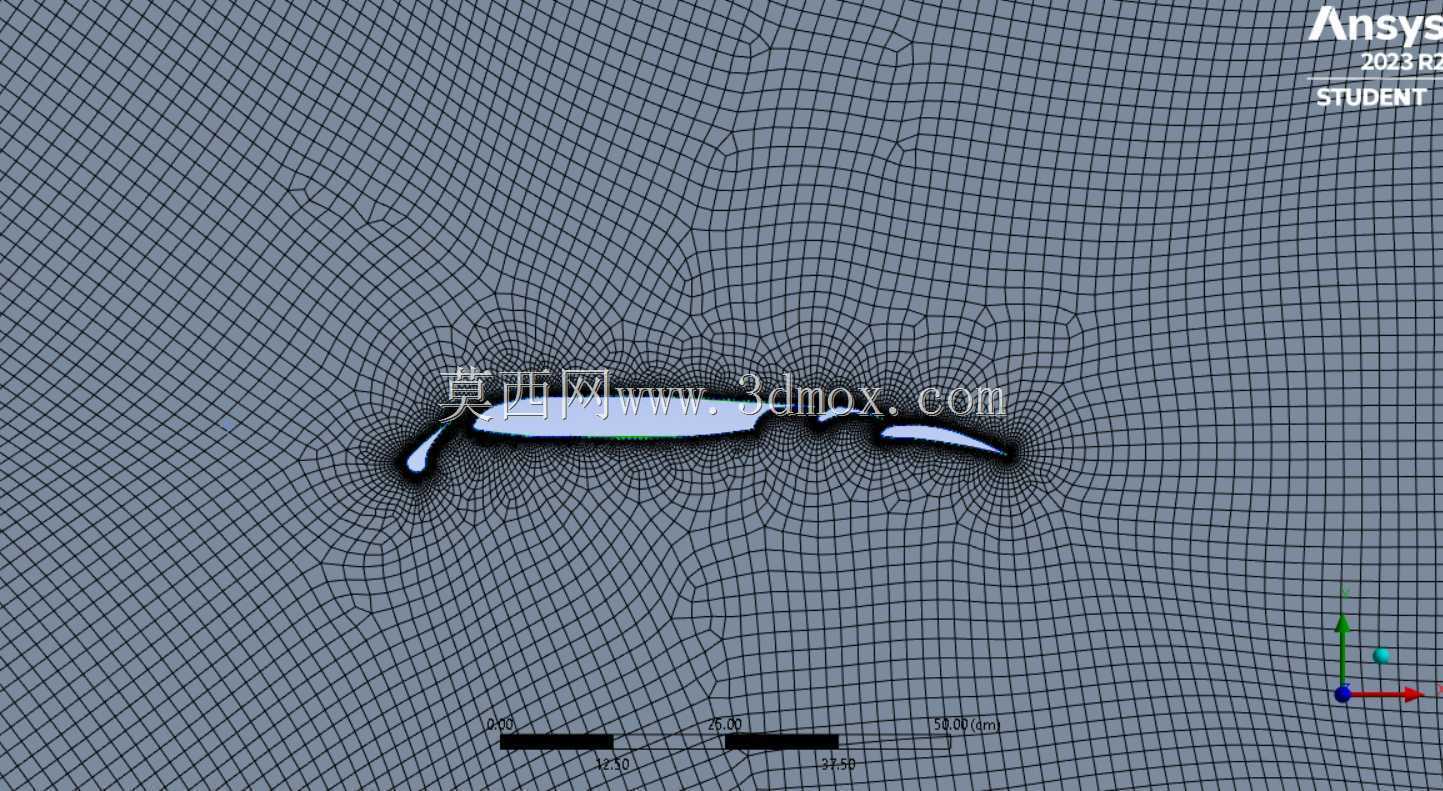

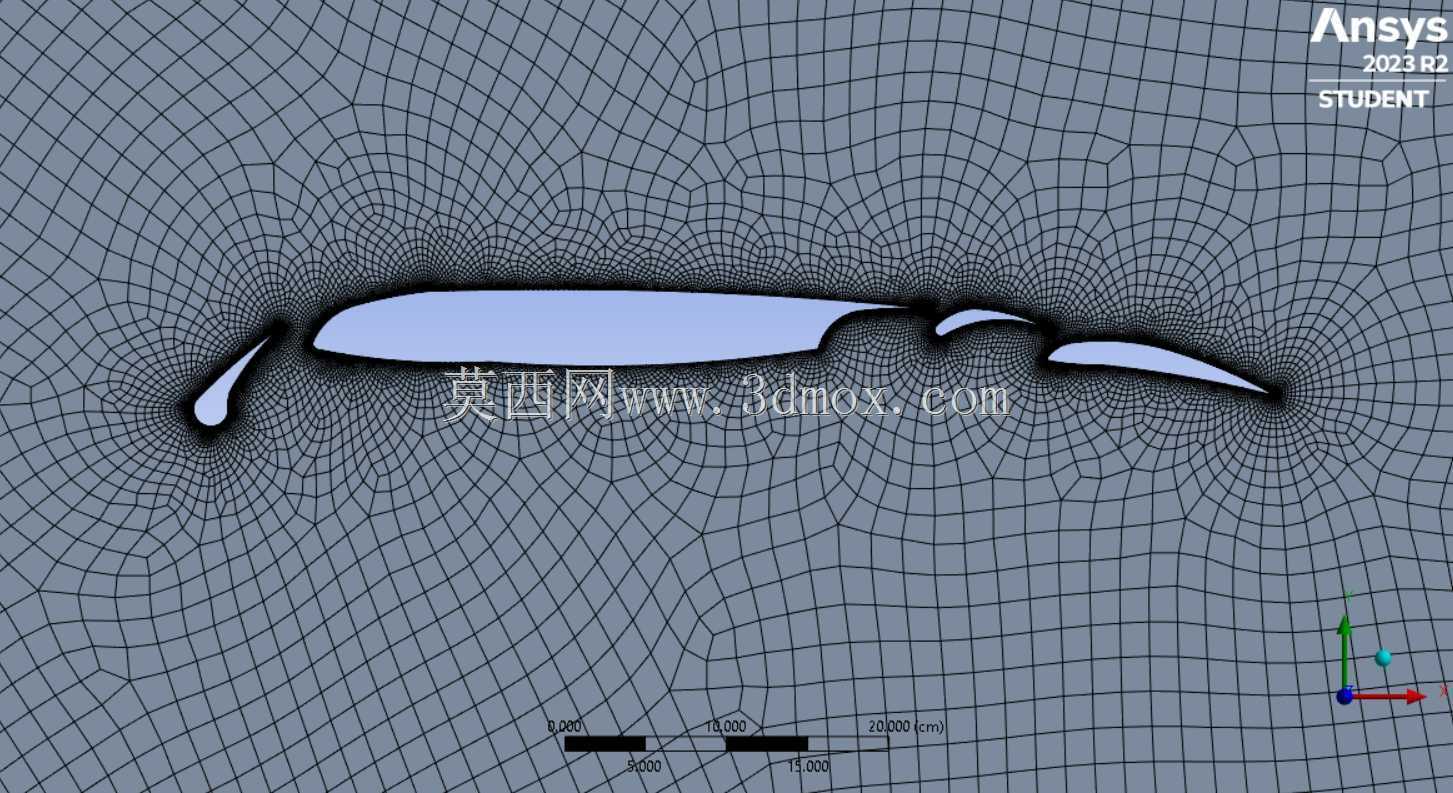

　　建模时没有把各翼段当作孤立曲面处理，而是先确定统一弦向基准，再布置各元件的弦向重叠量、法向缝隙高度和偏角关系。主翼承担主要载荷与型面骨架，前缘缝翼在大迎角时打开，缝隙出口对准主翼上表面前段，引导高能气流贴附翼面；后缘第一襟翼和第二襟翼依次下偏，使整个弯度沿弦向逐步增加，同时段间缝隙保持连续收敛—扩张的流路，避免缝隙过宽造成射流失速，也防止缝隙过窄导致流量不足。模型中各段偏角、缝道宽度和尾迹汇合位置都按气动试验构型保留，便于后续在结构布置时检查运动包络。

　　从外形边界看，多段翼展开后，后缘襟翼向下、向后移动，整机翼的有效弯度和投影面积都会增加；收起状态下，各活动翼面需要贴合主翼后缘，形成接近干净翼型的巡航外形。因此三维结构不能只表现展开位置，还要预留襟翼滑轨、摇臂、扭力管和作动器的安装空间。缝翼前缘与主翼前缘之间的收放间隙、襟翼铰链轴线与翼型后梁的距离、相邻翼端在偏转到极限位置时的干涉距离，都是结构设计中必须反复校核的边界。若缝隙尺寸偏差几毫米，射流方向就可能改变，气动收益会明显下降；若运动间隙预留过大，又会增加巡航阻力和密封难度。

　　工程应用上，这类构型常用于民用运输机、大型无人机和部分低速试验飞行器的高升力系统论证。设计人员可以借助该模型理解多段翼的型面衔接方式：主翼上表面应保持平滑，缝翼尾迹不能直接冲击襟翼凹面；襟翼段间缝隙出口宜指向下游翼面的上侧，使附面层获得连续能量补充；尾缘处各段尾迹最终汇合，形成较厚但仍受控的剪切层。模型也适合用于机构方案讨论，例如襟翼采用滑轨滑轮机构还是铰链连杆机构，缝翼采用弧形导轨还是多连杆吊挂，都要在翼盒内部有限空间里完成布置。

　　在结构分区上，主翼内部需要保留前梁、后梁、翼肋和蒙皮的承载路线；活动翼面则要考虑轻量化骨架、蒙皮壁厚、接头刚度和防冰管路通道。前缘缝翼受鸟撞、雨滴侵蚀和结冰影响较大，型面前缘半径与支撑接头位置不能随意更改；后缘襟翼靠近机翼尾缘，结构高度较小，作动载荷又集中在铰链和接头上，因此肋板间距、接头补强和扭力管支承都需要与气动外形协同。模型把各翼段独立表达，有利于在三维环境中测量缝道长度、开口高度、偏转角和相邻元件的最小安全距离，也便于把气动外形传递给详细结构设计、运动仿真和工艺装配人员。

　　实际选型时，四元件方案并不是翼段越多越好。翼段增加会带来缝隙密封、导轨维护、作动同步和重量增加等问题，因此它更适合对短距起降、低速升力和着陆安全性要求较高的平台。该构型的价值在于把复杂流道、活动翼面和安装边界放在同一模型中观察：既可以看到高升力状态下弯度叠加带来的气动收益，也能看到收起、展开两个极限位置对机构空间的约束，为航空机翼增升装置的方案设计、干涉检查和工程教学提供直观依据。
