多插孔带独立开关扩展排插三维设计

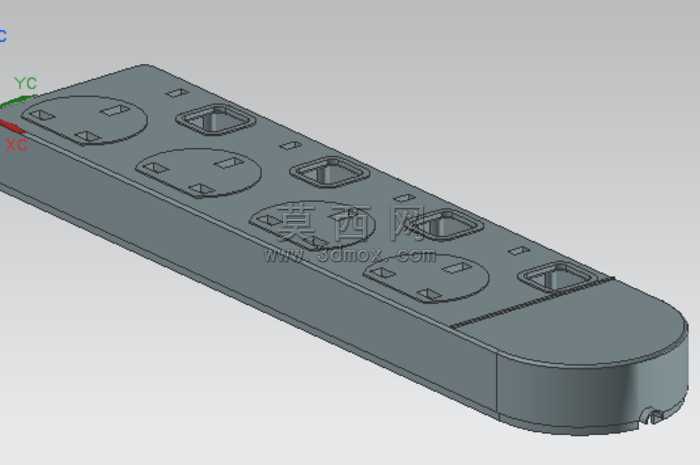

本作品为多插孔扩展电源插座的三维建模成果，建模过程依托NX平台完成全参数化结构搭建，整体造型采用长条形圆角端的流线型设计，兼顾握持手感与桌面摆放的视觉协调性。建模阶段首先绘制主体外壳的草绘截面，通过拉伸、倒圆角等基础特征构建壳体基础轮廓，针对壳体边缘做了多段不同半径的圆角过渡处理，避免尖锐棱角带来的使用安全隐患，同时提升产品外观的精致度。插孔区域按照国标插孔布局做了精准排布，共设置四组组合插孔与四个两孔专用插孔，每组插孔旁对应设置独立控制开关，可实现单路供电的独立通断，满足多设备分别管控的使用需求，插孔的铜件接触片结构在壳体内部做了预留安装位，严格匹配国标插孔的间距与尺寸规范，避免不同插头插入时出现干涉问题。材质设置上，外壳部分赋予ABS工程塑料材质，调整材质参数呈现哑光磨砂的塑料质感，还原家用插座外壳的真实触感与视觉效果，内部导电铜件部分赋予黄铜金属材质，通过调整金属粗糙度与反射参数，还原铜件的金属光泽与导电部件的材质特征。结构设计上充分考虑装配合理性，壳体上下盖的卡扣连接结构做了精准的对位设计，端侧预留电源线出线口与防弯折护套结构，避免电源线反复弯折出现断裂问题，底部预留防滑胶垫安装位，提升插座放置时的稳定性。建模过程中对所有特征做了参数化关联，后续可根据实际生产需求调整插孔数量、壳体长度、开关布局等参数，模型的结构细节完全匹配实际注塑生产的工艺要求，所有壁厚保持均匀一致，避免注塑过程中出现缩痕、缺料等问题，独立开关的按键结构做了合理的活动间隙预留，保证按键按压的顺畅手感，整体模型结构完整，细节还原度高，可用于产品结构验证、外观展示以及生产开模的参考依据。
