SpaceX星舰载人运载火箭结构造型

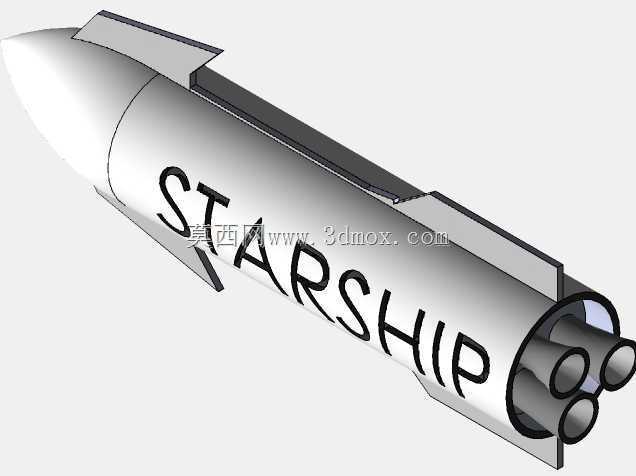

　　这套三维造型围绕重型可重复使用运载器的总体外观展开，箭体主体采用大直径长筒段构型，头部为平滑过渡的锥段整流外形，能够在大气层上升段降低跨声速与超声速飞行阶段的压差阻力，锥段与筒身之间通过连续变曲率曲面衔接，避免外形突变带来的局部气流分离。箭体外侧布置的翼面结构兼顾返回段气动控制与着陆姿态调整需求，翼面与筒身的连接区域做了贴合曲面的过渡处理，建模时翼面的厚度、前后缘掠角都按照实际气动布局的比例还原，能够直观呈现翼面在箭体纵向上的安装位置与外伸边界。尾部集中布置多台发动机喷管，喷管按照环形排布方式整合在箭体底端面，喷管的伸出长度、端面间距都和箭体直径形成协调比例，既可以在三维场景中清晰展示动力系统的布局逻辑，也能为后续开展尾段热防护、发动机安装间隙校核提供外观参照。

　　从实际工程应用场景来看，这类重型运载器主要承担近地轨道大型载荷投送、深空探测任务载具发射、天地往返运输等工作，大容积箭体内部可以预留燃料贮箱、航电设备、载荷舱的布置空间，外形建模阶段把筒段的长径比控制在合理区间，能够平衡气动阻力、结构容积与着陆稳定性之间的关系。翼面的设计思路并非用于传统火箭的主动段控制，而是在箭体返回大气层后，通过翼面产生的气动力调整箭体俯仰与滚转姿态，配合发动机反推控制完成垂直着陆，因此翼面的安装位置靠近箭体尾部，在机身轴向上的布局能够为姿态调整提供足够的气动力矩。

　　建模过程中对箭体的外形边界做了完整梳理：头部锥段从顶端小截面逐步扩张至与筒身等直径，整条母线顺滑无拐点，筒身段保持等截面圆柱形态，方便后续拆分贮箱段、设备段、动力段的分区结构；尾部端面除了布置多台喷管之外，还预留了翼面与尾段结构的连接空间，喷管之间的间隙满足发动机安装、管路排布与热防护层铺设的操作空间要求。机身表面标注的标识位置贴合筒身曲面，不会破坏整体气动外形的连续性，在做渲染展示或者结构剖切时，都可以清晰区分箭体的不同功能区段。

　　面向结构设计与航天科普展示场景，该造型可以拆分出头锥、筒段、翼面、尾段喷管几个独立模块，每个模块的对接面都按照同轴装配逻辑设置，头锥与筒身对接面直径一致，翼面根部型面完全贴合筒身外壁曲率，喷管根部与尾段底端面垂直对齐，装配后整体同轴度偏差在外观层面完全可控。在开展三维布局评审时，可以直接基于该模型测量箭体总长度、最大直径、翼展宽度、喷管伸出长度等关键外形尺寸，校核地面转运支架、发射台支撑结构、着陆缓冲机构的适配边界：发射台支撑点需要对应尾段喷管之间的空闲区域，避免与喷管轮廓发生干涉；转运托架的支撑型面要贴合筒身圆柱外壁，支撑位置避开翼面根部的连接区域；返回着陆时翼面的外伸轮廓不能超出着陆场回收平台的安全边界。

　　整套造型没有冗余的细碎结构，所有外轮廓特征都服务于气动布局与功能表达，既能够作为航天运载器总体外形设计的参照样例，也可以用于虚拟发射场景搭建、结构装配教学、航空航天装备展示等场景，帮助设计人员快速理解重型可重复使用火箭的外形布局逻辑与各部件的位置关系。
