轻量化立方星1U框架结构设计

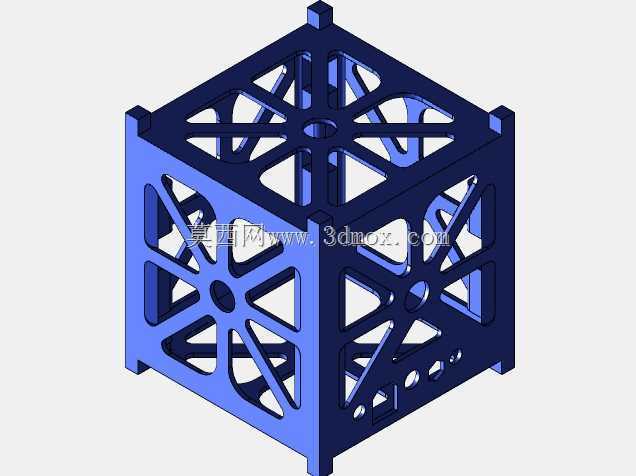

　　立方星作为近地轨道微小卫星的主流构型，其结构框架承担着整星力学承载、设备安装、热传导与发射段载荷传递的多重职责。1U规格是立方星体系中最基础的单元，标准外廓尺寸锁定在100mm×100mm×113.5mm左右，这一尺寸边界直接决定了内部可用空间极为紧张，结构件必须在保证刚度的前提下把自身重量压到最低，才能为载荷、电源、姿控组件留出更多质量配额。这套框架采用整体式立方笼式布局，六个面均做了大面积镂空处理，镂空区域以放射状辐条加中心环的形式构成，既不是随意开孔减重，也不是简单的方格挖孔，而是沿着受力主路径布置筋条。从力学传递角度看，发射段火箭传递过来的轴向过载、横向振动与冲击载荷，主要通过四根立柱在分离机构与星箭接口之间传导，

　　因此立柱截面保留了较完整的实体壁厚，而面板区域并不承担主要的轴向压缩载荷，更多起到维持立方体构型、约束内部设备、提供安装螺孔的作用，于是面板中央材料被大量去除，仅保留从中心节点向四角与四边延伸的斜向筋，这种辐条式拓扑与受力云图上的高应力分布走向高度吻合，材料利用率远高于均匀壁厚的封闭箱体。框架在每个立面的中心位置预留了环形凸台，凸台上的通孔既是装配时的定位基准，也可作为穿线孔、相机镜头通光孔或姿控传感器的观测窗口，一个特征兼顾多种用途，避免在薄筋上额外开孔削弱截面。立面下缘可以看到一排大小不一的小孔与缺口，这些是为星上电气连接器、天线馈线、推进管路或者分离状态微动开关预留的过孔与避让位，在结构建模阶段就把电气走线边界纳入考量，

　　能有效避免后期总装时出现线束与筋条干涉、连接器装不进舱内的问题。四角立柱的端部设计了凸起的承力垫块，这是立方星与分离机构导轨配合的关键界面，标准立方星在发射时沿导轨被推入分配器，四根立柱的外棱就是导轨的滑动接触面，因此这部分的尺寸公差、表面粗糙度与棱边直线度要求都比较高，建模时需要严格控制100mm宽度方向的正负偏差，过大则卡滞无法入轨释放，过小则在导轨内晃动产生附加冲击。设计思路上，这种镂空框架优先服务于减重目标，微小卫星每一克质量都直接影响发射成本与运载能力分配，面板去除材料后框架自重可以比封闭钣金盒下降三成以上，而辐条筋通过合理的筋厚与拔模角度，仍然能让整星一阶固有频率避开火箭的主要共振频带，防止发射段发生耦合振动。

　　镂空带来的另一个实际收益是热控条件的改善，封闭箱体内部的电池、星务计算机、功率器件发热后，热量只能靠壁面传导散出，而大面积开孔让舱内设备直接面对空间环境，配合表面阳极氧化或镀金涂层的辐射特性，散热路径更短，温度均匀性更好。同时镂空结构也方便总装阶段的操作，工人或装配工装可以从多个方向伸入舱内，拧紧内部设备的安装螺钉、布置线束、连接射频接头，而不必只从单一开口操作，装配可达性明显提升。在建模处理上，这类框架适合用实体特征完成，先拉伸出立方体基体，再通过阵列、镜像完成六面辐条的切除，立柱与筋条交接处必须添加圆角过渡，尖锐内角在振动载荷下极易萌生疲劳裂纹，圆角半径虽然只有几毫米，却能显著降低应力集中系数。端部承力面、安装螺纹孔、定位销孔这些精密特征要单独标注公差，与印刷电路板、载荷支架的安装孔位保持坐标一致，保证内部堆叠的各层板能够顺利对接。框架材质通常选用铝合金，在比刚度、加工工艺性与成本之间取得平衡，若有更高要求也可采用镁合金或复合材料，但金属框架的导电连续性还有一个额外好处，即能够形成相对完整的等电位体，为整星提供电磁屏蔽与接地通路，减少星上电子设备之间的电磁干扰。综合来看，这套1U立方星框架把力学承载、安装接口、走线避让、热控开放与装配可达性整合在同一笼式结构中，是微小卫星结构轻量化设计中较为典型的拓扑优化思路落地形态，对后续扩展为2U、3U乃至6U拼装构型也具备直接的模块沿用价值。
