平开式24.5寸方形检修门结构设计

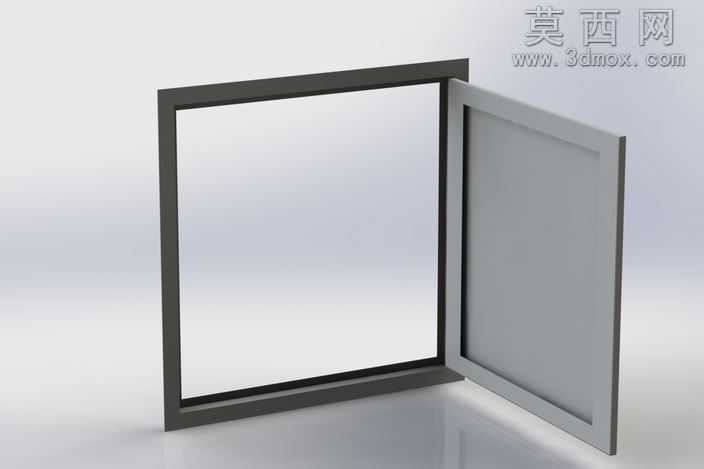

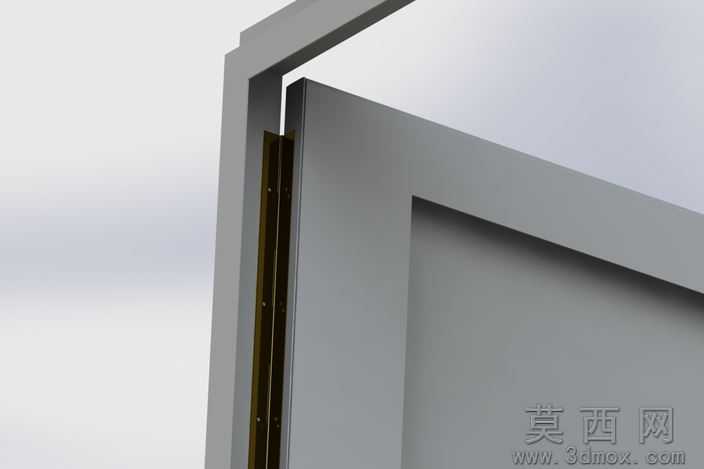

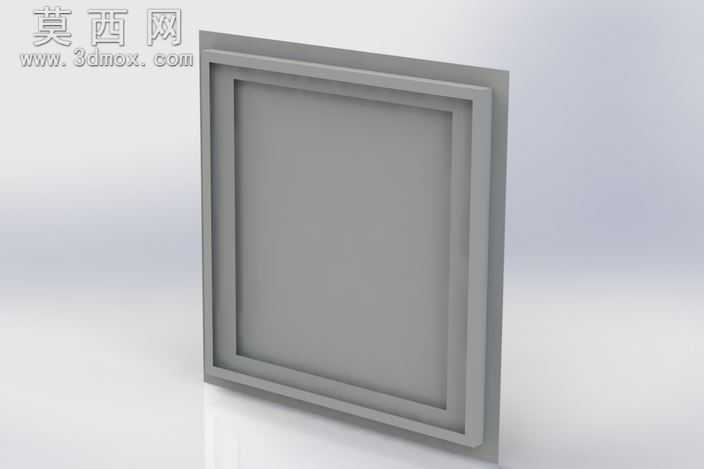

本作品为平开式方形检修门三维建模设计，整体采用外框与内门分体式的结构方案，建模过程中严格遵循24.5寸的尺寸规范，先通过草图绘制外框的截面轮廓，利用拉伸特征生成外框的主体结构，外框边缘做了等宽的止口设计，既可以保证内门闭合后的定位精度，也能提升整体的密封贴合效果。内门部分采用薄板加边框的加强结构，建模时通过抽壳特征控制门板的整体厚度，在内门与外框连接的侧边预留了合页安装的定位孔位，孔位的间距、孔径都按照常规五金合页的安装标准做了参数化设定，方便后续直接匹配标准合页配件完成装配。材质渲染部分，外框与门板都采用哑光磨砂金属材质，模拟实际生产中常用的冷轧钢板喷塑工艺效果，渲染时调整了材质的粗糙度参数，避免出现过度反光的失真效果，同时在门板与外框的贴合缝隙处做了细微的阴影处理，还原真实装配后的缝隙视觉效果。设计思路上，这款检修门主要面向设备柜体、墙面暗装检修场景，整体结构无外露突出部件，闭合后外表面与安装面保持齐平，兼顾实用性与美观性；建模过程中对所有的转角处都做了小圆角过渡处理，既避免了锐边带来的安全隐患，也符合钣金加工的工艺要求，防止加工过程中出现应力集中的问题。内门的开合角度设置为90度全开，在合页安装位的对应侧预留了锁具安装的凹槽结构，可以根据使用需求搭配按压式弹跳锁或者通用钥匙锁，满足不同场景的使用需求。整个模型的装配约束完全按照实际装配逻辑设置，外框为固定部件，内门通过合页约束实现绕轴旋转的开合动作，可以直观演示检修门的开合状态，方便设计人员验证开合过程中是否存在结构干涉，也能为后续的生产加工提供准确的尺寸参考。
