垂直起降无人机DLE85航发动力总成

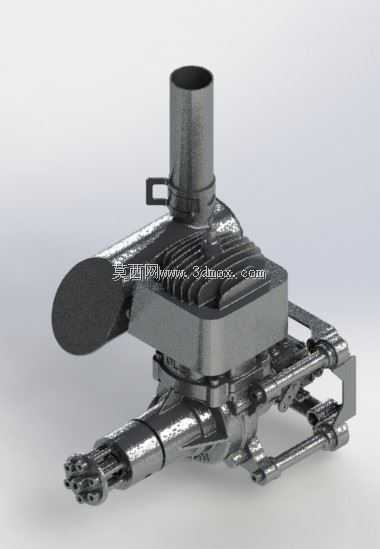

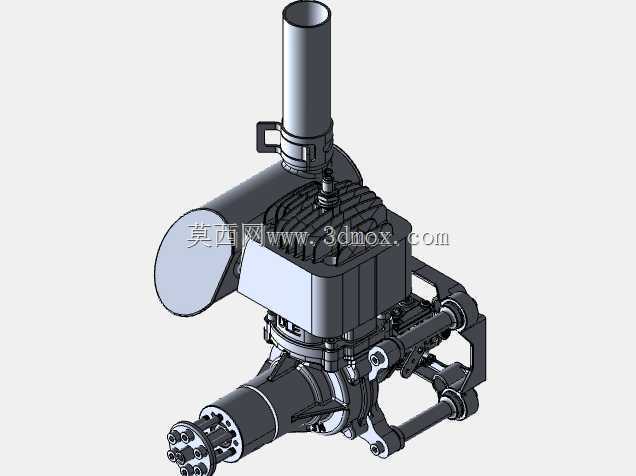

　　这套动力总成的结构搭建围绕垂直起降固定翼无人机的实际作业需求展开，区别于普通航模发动机的轻量化取向，整体布局优先兼顾悬停工况的持续扭矩输出与平飞巡航的燃油效率。从整机装配边界来看，曲轴输出端朝向机头螺旋桨安装位，缸体散热鳍片沿机身纵向排布，排气接口向上预留弯折空间，既避开机身内部航电设备的走线区域，也能引导高温废气远离机载传感器与复合材料蒙皮，避免热辐射造成飞控参数漂移或结构件老化加速。

　　缸体部分的散热鳍片采用等间距阵列结构，鳍片厚度与间隙比例经过工况校核：垂直起降阶段发动机处于大油门高负荷状态，旋翼下洗气流与前进迎风气流共同穿过鳍片间隙，能够带走燃烧室持续工作产生的热量；巡航阶段油门开度降低，散热需求随之下降，鳍片的换热面积仍留有充足余量，不会出现长时间爬升后缸温超限的问题。建模过程中每一片散热鳍片的拔模角度都单独做了约束，既还原压铸成型的工艺特征，也保证后续做轻量化拓扑优化时，结构受力路径不会被随意切断。

　　曲轴箱两侧的安装支架是整套动力与机身对接的核心接口，支架上的安装孔位按照无人机机身主梁的标准间距排布，孔位周边做了局部加厚凸台，用来承受发动机运转时的往复振动。实际装机时，支架与机身承力框之间会加装减震胶垫，建模时特意在安装面预留了胶垫的压缩余量，不会出现硬连接导致的螺栓疲劳松脱。曲轴输出端的法兰盘预留了螺旋桨安装的定位止口，止口的同轴度约束在建模时和曲轴主轴径做了全局基准关联，保证螺旋桨旋转时的动平衡精度，降低高速运转带来的机身振动。

　　化油器与进气道的布局朝向机身侧方，进气口位置避开螺旋桨旋转的紊流区，能够在不同飞行姿态下获取稳定的进气压力；点火模块的安装位紧贴曲轴箱侧壁，接线端子朝向机身内部走线槽，方便和飞控的转速信号线对接。排气管的安装法兰和缸体排气口做了密封面贴合设计，法兰上的紧固螺栓孔位均匀分布，实际装配时可加装石墨密封垫，避免高温废气泄漏冲刷机身内部的线缆。

　　针对垂直起降无人机的特殊工况，这套动力结构在设计时特意平衡了重量与刚性：整机外壳没有多余的装饰性凸起，所有外部轮廓要么服务于散热气流导向，要么服务于安装对接，要么用来避让机身内部的其他机载设备。比如机油箱的轮廓和机身蒙皮的内侧曲面做了适配，装机后不会和油箱、飞控盒、电池舱产生空间干涉；油门摇臂的转动行程范围内没有任何遮挡结构，舵机拉杆可以直线连接，减少传动卡滞的风险。

　　从维护场景考虑，模型里火花塞、缸头螺栓、化油器固定螺丝的操作空间都做了校核，外场作业时不需要拆解整个动力架，只用常规套筒工具就能完成火花塞更换、油针调整、排气管紧固这些常规维护动作。整机的重心位置经过布局优化，发动机安装后整机重心落在无人机的几何重心附近，不会出现动力段过重导致的配平困难，减少飞控系统的姿态修正负担。

　　整套结构的装配逻辑完全按照实际装机顺序搭建：先完成曲轴、连杆、活塞的内部动配合装配，再扣合左右曲轴箱，安装缸体、散热组件、点火系统，最后对接进气、排气部件与安装支架，所有配合面的间隙、螺栓的预紧空间都符合航空动力装配的实际工艺要求，既可以用来做无人机动力选型的空间校核，也能作为小型航空发动机结构设计的参考样例，帮助结构工程师快速完成动力舱的布局规划与安装接口匹配。
