航空发动机吊挂式承力安装支架

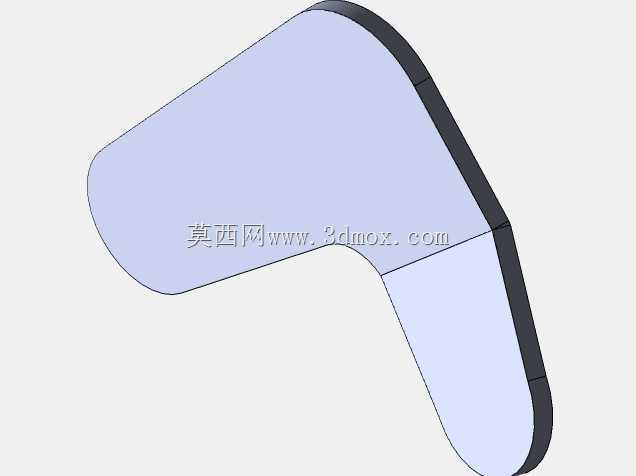

　　这套吊挂承力构件的三维结构，面向的是中小型航空动力单元与机翼/机身承力段之间的连接场景，核心作用是把发动机工作过程中产生的推力、自重载荷、振动载荷以及机动飞行时的交变过载，可靠传递到主机身承力框架上，同时在动力段和机体之间留出维护、管路敷设与热防护所需的空间。从结构形态上看，构件整体呈弯折式长悬臂布局，主体承力段采用变厚度的实体板架构型，外侧沿轮廓包覆有连续的加强缘条，这种设计并非单纯为了外形规整：平直段对应发动机主安装节的贴合面，弯折拐点恰好匹配机翼下挂点的气动过渡区域，向下延伸的支臂则预留了辅助安装节的对接位置，三点式的受力布局能够把集中载荷逐步扩散到整个支架截面，避免局部应力集中。

　　做结构方案的时候，首先要敲定的是安装边界的硬约束：支架上端的对接面需要和机翼梁接头的孔位完全同轴，下端两个支耳的间距要匹配发动机机匣上的主辅安装座跨度，整个吊挂的纵向长度不能超出发动机短舱的内部轮廓，横向宽度还要避开燃油管、液压管和电缆束的敷设通道。我们在建模阶段先把发动机机匣、机翼梁接头、周边管路的占位空间全部装配进来，再反向推导吊挂的外轮廓，保证支架在全行程偏转、发动机热胀冷缩位移的工况下，都不会和周边附件发生干涉。构件主体的浅色区域是主承力腹板，厚度按照弯矩分布做渐变处理：靠近机翼连接的根部截面弯矩最大，腹板厚度和缘条高度都取最大值，往发动机安装端逐步减薄，既满足静强度和疲劳寿命要求，也尽可能控制吊挂自身的重量，这对航空装备来说直接关系到整机的有效载荷能力。外侧深色的连续缘条沿整个吊挂的外边缘布置，相当于在腹板周边形成一圈封闭的承力边框，大幅提升构件的抗扭刚度——发动机工作时涡轮转动会产生持续的扭矩，飞机侧滑、滚转时也会带来附加扭转载荷，单靠平板腹板很难抵抗扭转变形，带围合缘条的构型能让整个支架的固有频率避开发动机转子的激振频率区间，防止飞行过程中出现共振问题。

　　实际装机使用时，这个吊挂支架不是孤立工作的：上端通过一组高强度螺栓与机翼主梁的接头铰接，允许极小角度的转动来补偿机体变形，下端主安装节承担发动机的大部分推力和垂直载荷，辅助安装节主要限制发动机的绕轴转动，同时吸收热膨胀带来的位移。支架腹板上预留的多个小孔位，一部分是螺栓穿过的连接孔，一部分是用来固定燃油管路、电缆卡箍和隔热衬层的安装点，设计时这些孔位都避开了主应力传递路径，孔边做了局部加厚补强，避免开孔削弱截面强度。在维护场景下，地勤人员可以顺着吊挂下方的敞开空间快速接近发动机的附件机匣、燃油泵和点火线缆，支架的弯折轮廓刚好给短舱蒙皮提供内部支撑，蒙皮贴合在吊挂外侧之后就能形成顺滑的气动外形，减少飞行时的阻力。

　　从建模逻辑上来说，整个构件先绘制吊挂的中心承力路径，再沿着路径拉伸生成基础腹板实体，之后按照载荷分布调整各段截面厚度，再沿外轮廓扫掠生成加强缘条，最后在对接位置加工出安装孔、衬套压装位和定位销孔。所有配合面都预留了机加工的装夹基准，主安装节的贴合面平面度、孔位同轴度都按照航空构件的常规精度要求设定，既保证装配时螺栓能够顺利穿入，也能让载荷在结合面上均匀分布，不会出现局部点接触导致的压痕损伤。这套结构也可以衍生适配不同推力等级的动力单元，只需要调整支臂跨度、缘条厚度和安装孔坐标，就能在保持整体吊挂构型不变的前提下，匹配不同型号的发动机安装接口，缩短同系列机型的动力挂架开发周期。
