五自由度PVC移动机械臂摇臂转向架结构

　　该结构面向小型教学实验、桌面巡检与轻载移动操作场景，核心是把移动底盘与多关节操作臂整合在同一套低成本机械系统中。整机采用PVC类材料作为主要成型构件，配合3D打印制作思路，适合实验室、创客空间和职业院校进行运动控制验证、机械装配训练以及路径规划调试。设备并不追求工业重载能力，而是强调结构易加工、装配关系清晰、关节运动直观，使用者可以快速完成样机搭建，并在此基础上扩展传感器、末端执行器和控制板卡。

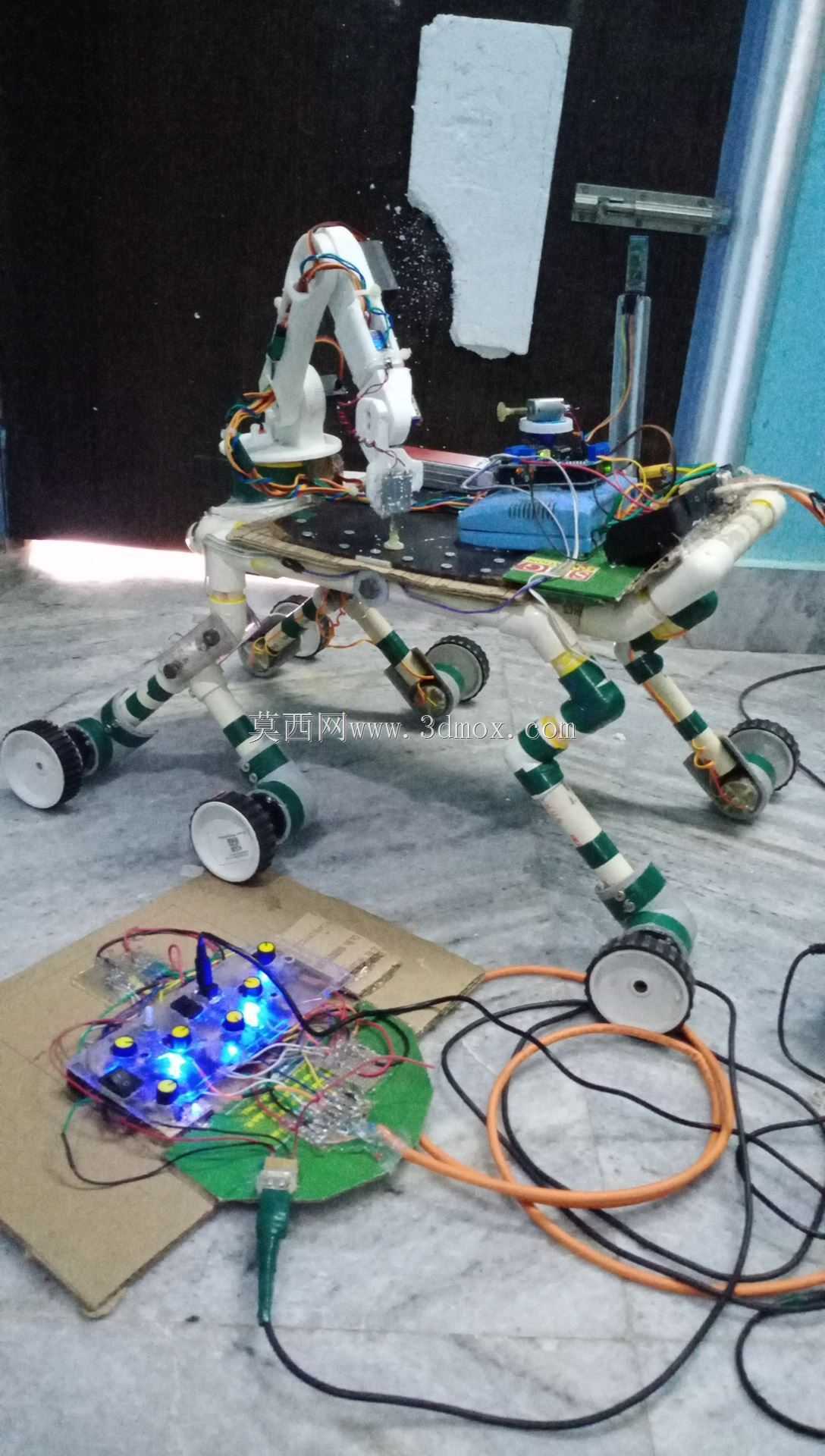

　　从功能划分看，装置由移动模块和五自由度操作模块两部分组成。移动模块采用摇臂转向架思路，将行走支撑与摆臂结构结合，使底盘在越过小台阶、线缆、地毯接缝或实验场地轻微不平表面时，能够通过摇臂的相对摆动保持轮体接触。相比固定刚性底盘，这种布置能降低悬空轮导致的驱动力损失，也能减少机身在越障过程中的剧烈俯仰。操作臂部分承担空间定位与姿态调整任务，五个自由度分别服务于肩部回转、大臂摆动、肘部弯折、腕部调整及末端朝向变化，能够在有限工作半径内完成抓取、举升、转向和放置等基础动作。

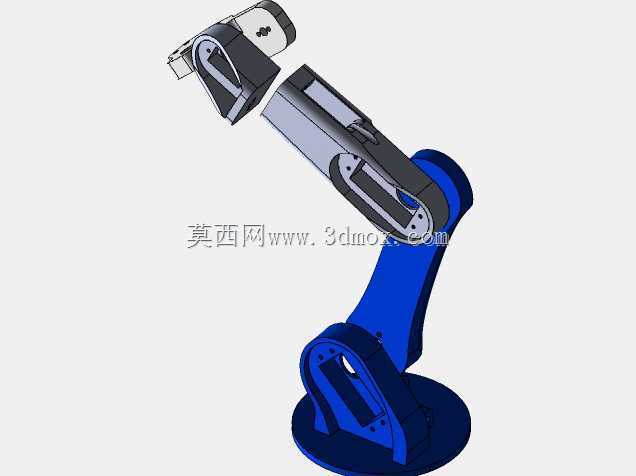

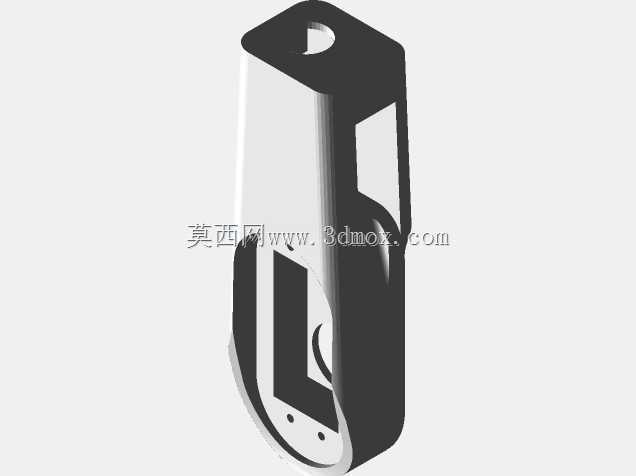

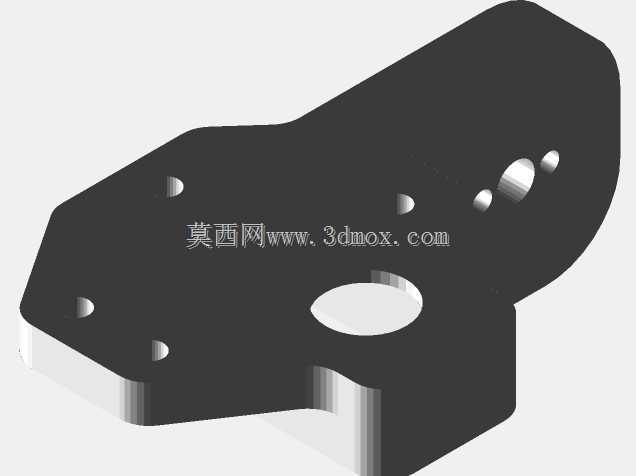

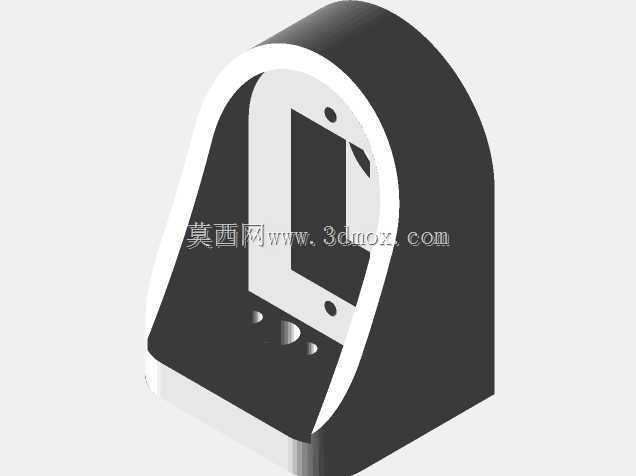

　　结构设计上，长臂构件采用曲线过渡的一体式外形，截面在关节连接处加厚，在中段保持较窄轮廓，以兼顾刚度与重量控制。两端关节座设置同轴安装孔和定位面，便于布置转轴、轴承、舵盘或伺服连接件。孔位周围保留凸台，可分散紧固件局部压应力，避免薄壁PVC或打印件在反复锁紧后出现裂纹。臂体侧面采用连续封闭轮廓，而不是简单直板拼接，这一处理能够提高抗弯和抗扭稳定性；当机械臂水平伸展时，封闭轮廓对末端挠度的控制优于开口槽型结构。

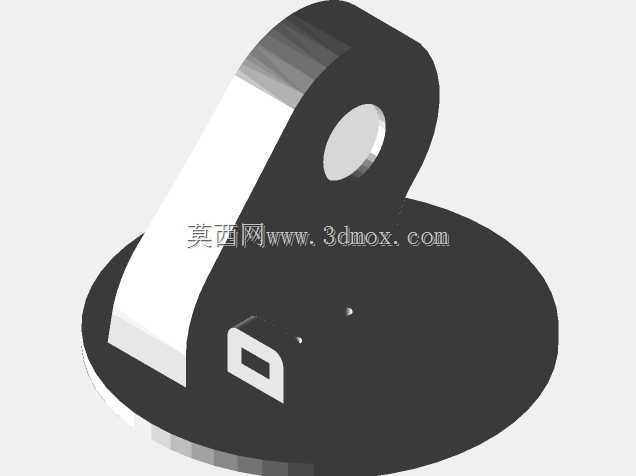

　　关节布局遵循由基座到末端逐级减小负载的原则。靠近底盘的肩关节承担整臂重力矩，因此连接区域尺寸更大，孔间距更宽，紧固件数量也相应增加；越靠近末端，构件越轻，运动惯量越小，有利于伺服电机快速响应。肘部作为大臂与小臂之间的主要折角位置，需要在折叠收纳和伸展作业之间取得平衡。设计时将旋转轴线尽量贴近构件重心连线，可减少偏置力矩，使电机在静止保持状态下的负担更低。腕部则保留较小的安装空间，用于连接夹爪、吸盘、摄像头支架或其他轻量末端工具。

　　移动模块与操作臂之间的安装边界需要重点校核。机械臂作业时会产生倾覆力矩，尤其在臂体完全外伸、末端携带负载时，底盘轮距和摇臂支撑点决定整机稳定性。建模时应把机械臂最大 reach 状态、末端横向偏置状态以及底盘制动状态组合检查，确认整机重心投影仍落在支撑多边形内。若后续增加电池、控制盒或上层视觉模块，应尽量将重物布置在底盘中心低位，而不是集中在臂座上方，从而减小摇臂悬架和驱动轮的附加载荷。

　　外形尺寸方面，长臂构件呈细长立式布置，两端关节孔形成主要装配基准。实际加工时，PVC板材或打印件的厚度需要与轴套、螺钉头和舵机安装尺寸匹配；关节两侧应留出扳手空间和线束通道，避免装配后螺钉无法锁紧或运动时磨线。臂体内部或侧边可预留走线槽，使伺服电机线缆沿大臂、肘部、小臂连续布置，并在弯折处保留弯曲半径。若线束过紧，关节反复转动后容易出现断线；若线束过于松散，则可能卷入转轴或拖挂障碍物。

　　摇臂转向架模块的设计重点不在复杂零件数量，而在铰接关系。摇臂绕底盘副轴摆动，轮组通过摇臂获得相对地面的适应能力；两侧摇臂运动相互配合，可让机身在不平地面上保持较平稳姿态。装配时需要控制铰接间隙，间隙过大会造成底盘晃动和定位误差，间隙过小则会在灰尘进入或零件变形后卡滞。关节孔位建议采用同轴衬套或短轴承支撑，以提高反复摆动寿命。轮体安装面与摇臂端面之间应保留垫片调整空间，用于补偿打印件翘曲或PVC切割误差。

　　在三维建模过程中，应先建立关节轴线和底盘支撑点，再围绕轴线生成臂体轮廓。这样做的好处是后续调整臂长、孔距或轮距时，运动关系不会丢失。肩部、肘部和腕部的旋转轴需要在装配环境中明确约束，避免出现零件外观正确但运动干涉的问题。检查重点包括：大臂下摆时是否碰撞底盘，肘部反向折叠时是否夹住线束，腕部旋转时末端工具是否与小臂干涉，摇臂上下摆动时轮体是否摩擦机身侧板。

　　该结构适合用于轻载移动操作样机的机械框架，不直接承担焊接、搬运重型工件等工业任务。它的价值在于以较低制造成本呈现完整的移动机器人与操作臂耦合关系：底盘负责到达作业位置，摇臂改善地面适应性，五自由度臂负责完成末端动作，伺服系统负责各关节角度控制。对于结构设计人员而言，建模时不能只关注单件外形，更需要把运动包络、紧固件空间、走线路径、重心位置和装配顺序一起纳入校核，才能让数字模型顺利转化为可动、可装、可调试的实体样机。
